Français
Fr-39

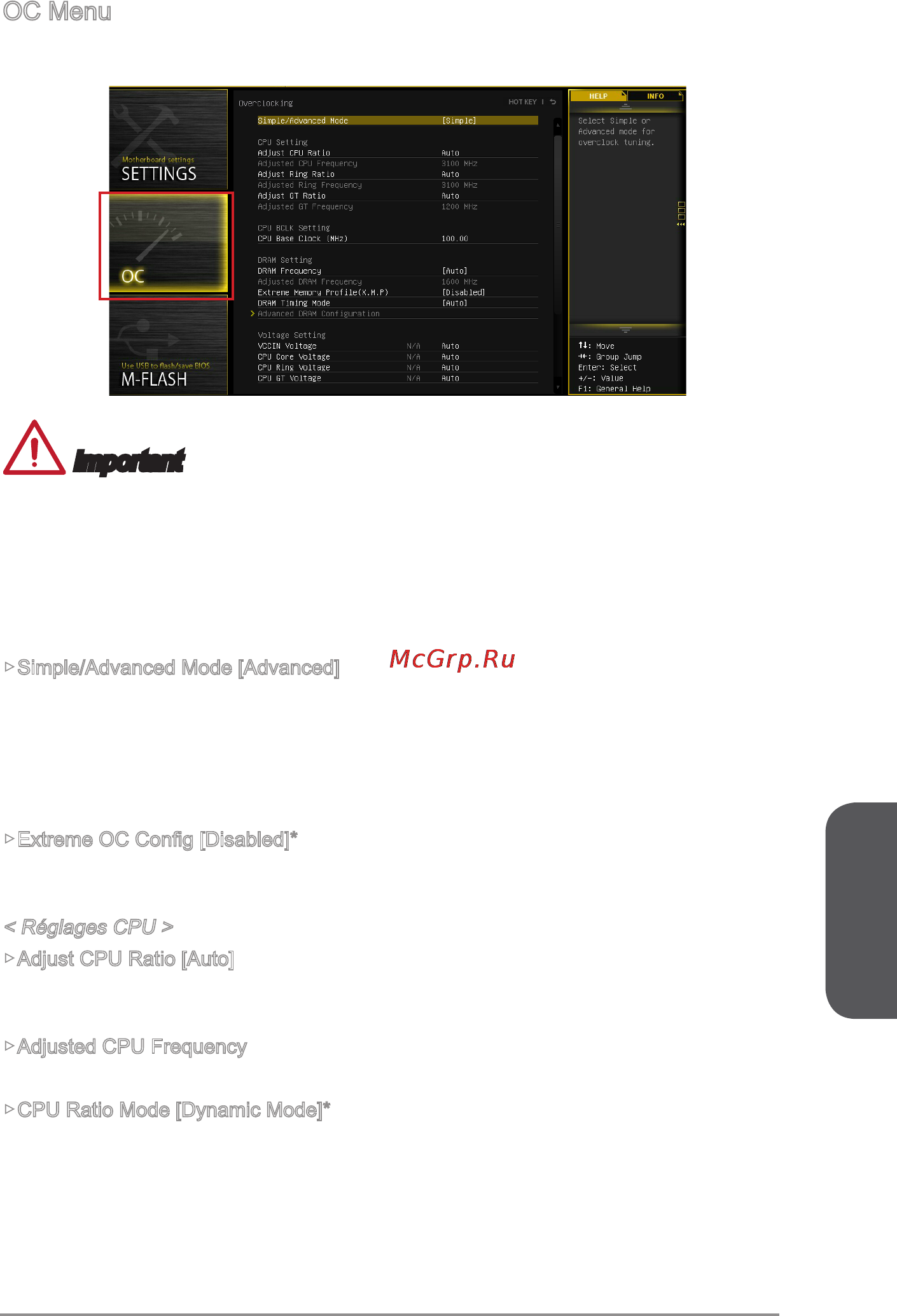

OC Menu
Ce menu est destiné aux utilisateur avancés souhaitant overclocker la carte mère.
Important
•
L’Overclocking manuel du PC n’est recommandé que pour les utilisateurs avancés.
•
L’Overclocking n’est pas garanti, et une mauvaise manipulation peut invalider votre
garantie et endommager sévèrement votre matériel.
•
Si vous n’êtes pas familier avec l’overclocking, nous recommandons d’utiliser OC
Genie pour un overclocking simplié et plus stable.
▶Simple/Advanced Mode [Advanced]
Active ou désactive les réglages OC avancés dans le BIOS.
[Simple] Fournit les réglages OC réguliers dans le BIOS.
[Advanced] Fournit les réglages OC avancés pour expert de congurer dans le
BIOS.
Nota : Le symbole * signie le mode avancé des réglages OC.
▶Extreme OC Cong [Disabled]*
Ceci aide à ajuster les réglages BIOS pas nécessaires pour l’extrême overclocking.
Vous avez les réglages par défaut avec ce menu désactivé.
< Réglages CPU >
▶Adjust CPU Ratio [Auto]
Dénit le ratio CPU qui sert à déterminer la vitesse d'horloge CPU. Ce menu peut être
modié uniquement si le CPU prend cette fonction en charge.
▶Adjusted CPU Frequency
Montre la fréquence ajustée du CPU. En lecture seule.
▶CPU Ratio Mode [Dynamic Mode]*
Choisi le mode d'opération du CPU Ratio. Ce menu apparaît lorsque vous réglez le ratio
CPU manuellement.
[Fixed Mode] Fixe le ratio CPU.
[Dynamic Mode] Le ratio CPU sera modié dynamiquement selon le chargement
du CPU.
