Русский
Ru-49

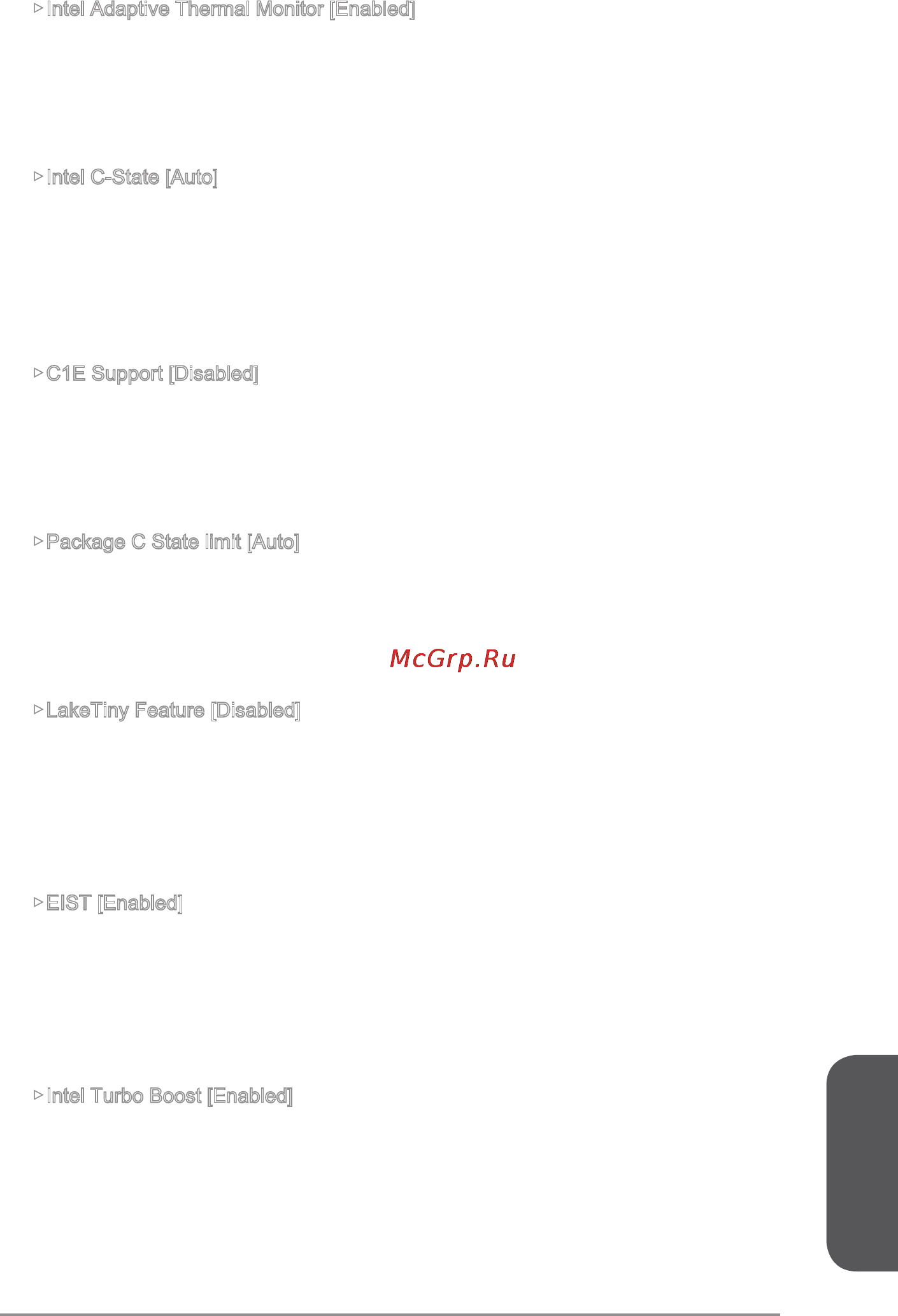

▶Intel Adaptive Thermal Monitor [Enabled]
Включение или выключение этой функции для защиты процессора от
перегрева.
[Enabled] Уменьшает частоту ядра процессра, когда процессор превышает
адаптивную температуру.
[Disabled] Выключение функции.
▶Intel C-State [Auto]
C-state- это технология управления питанием процессора, определяется
ACPI.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[Enabled] Определяет состояние простоя системы и значительно сокраща-
ет энергопотребление процессором.
[Disabled] Выключение функции.
▶C1E Support [Disabled]
Включение или выключение функции C1E для энергосбережения в состоянии
остановки. Этот элемент появляется при включении “Intel C-State”.
[Enabled] Включение функции C1E для снижения частоты и напряжения
процессора для энергосбережения в состоянии остановки.
[Disabled] Функция выключена.
▶Package C State limit [Auto]
Данный параметр позволяет выбрать режим C-state для энергосбережения
при простое системы. Этот элемент появляется при включении “Intel C-State”.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[C0~C7s] Уровни энергосбережения от высокого к низкому (C7s, C7, C6,
C3, C2, C0).
▶LakeTiny Feature [Disabled]
Включение или выключение технологии Intel Lake Tiny с iRST для SSD. Этот
элемент появляется, когда установленный процессор поддерживает данную
функцию и при включении “Intel C-State”.
[Enabled] Повышение динамической нагрузки IO скорректированной
производительности для ускорения скорости SSD.
[Disabled] Функция выключена.
▶EIST [Enabled]
Включение или выключение технологии Enhanced Intel
®
SpeedStep. Этот пункт
появится, когда “Простой/ Расширенный режим” установлено в [Простой].
[Enabled] Включение EIST для регулировки напряжения и частоты ядра
процессора. Этот пункт может снизить среднее энергопотребление
и тепло.
[Disabled] Выключение EIST.
▶Intel Turbo Boost [Enabled]
Включение или выключение Intel
®
Turbo Boost. Этот пункт для простого
режима и появляется, когда установленный процессор поддерживает данную
функцию.
[Enabled] Включение этой функции приводит к автоматическому
увеличению производительности процессора.
[Disabled] Функция выключена.
