Deutsch
De-30
Schalter

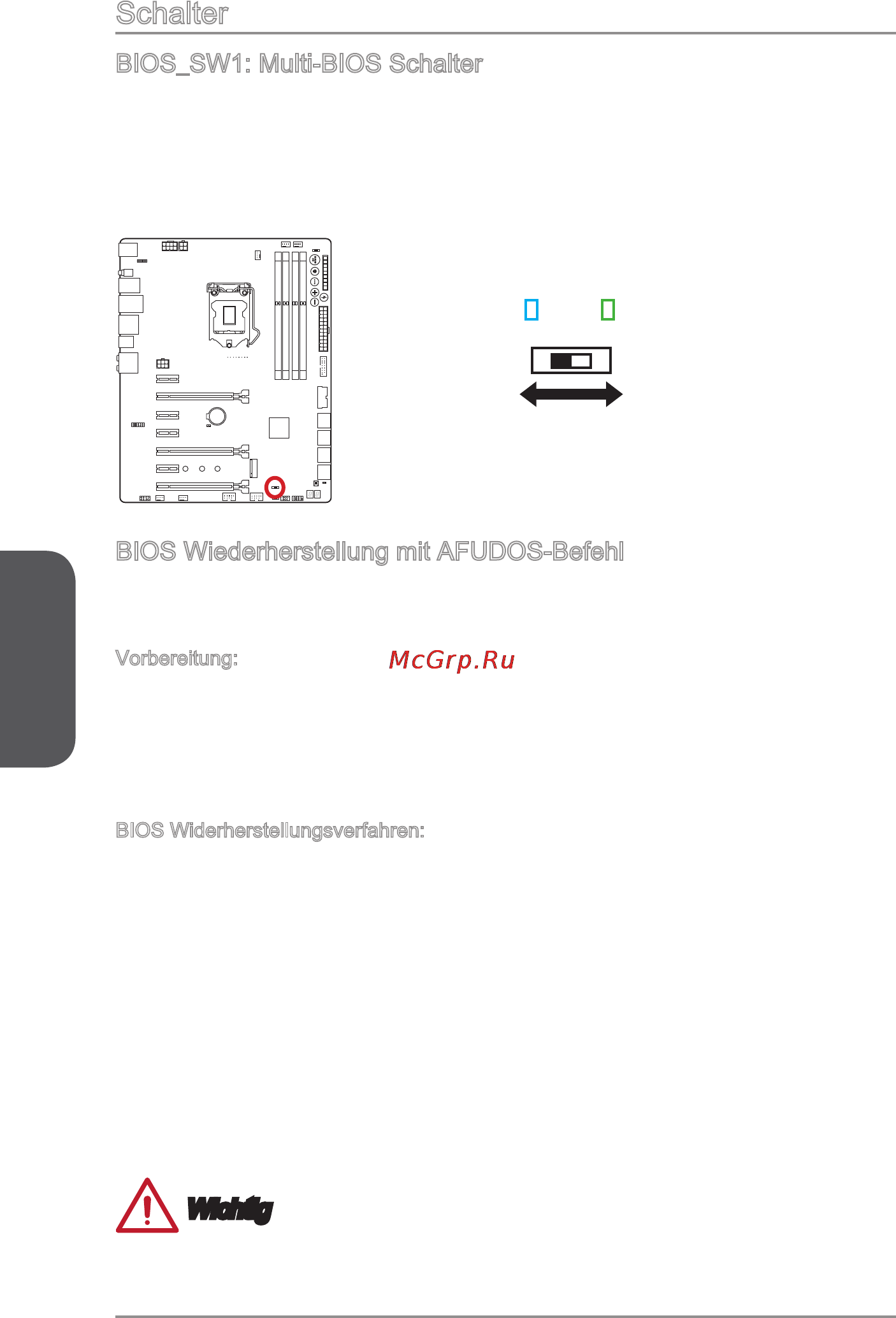

BIOS_SW1: Multi-BIOS Schalter
Das Motherboard hat zwei eigebaute BIOS ROMs (bezeichnet als A und B, Standard
ist BIOS ROM A). Falls ein BIOS abgestürzt ist, können Sie durch verschieben des
Schalters zum zweiten BIOS umschalten um zu starten. Die beiden BIOS ROMs
unterstützen keine automatische Wiederherstellungsfunktion, daher müssen BIOS-
Updates manuell durchgeführt werden.
A B
Blau LED
Grün LED
BIOS Wiederherstellung mit AFUDOS-Befehl
Im Falle eines missglückten BIOS-Updates kann das BIOS mit den nachfolgenden
Schritten wieder hergestellt werden
Vorbereitung:
1. Bereiten Sie einen boot-fähigen USB-Stick vor
2. Laden Sie das neueste BIOS von der oziellen MSI website bei www.msi.com
herunter und entpacken Sie die Datei.
3. Kopieren Sie AFUDE238.exe und die BIOS-Datei auf den USB-Stick.
BIOS Widerherstellungsverfahren:
1. Schalten Sie den Computer aus
2. Setzen Sie den Multi-BIOS Schalter auf das funktionsfähige BIOS
3. Stecken Sie den vorbereiteten startfähigen USB-Stick ein
4. Starten Sie den Computer mit dem vorbereiteten startfähigen USB-Stick
5. Setzen Sie den Multi-BIOS Schalter auf das fehlerhafte BIOS
6. Führen Sie das folgende Kommando aus um das BIOS zu überschreiben:
z.Bsp.: AFUDE238 EXXXXIMS.XXX
7. Starten Sie den Computer neu nachdem der BIOS-Update-Vorgang vollständig
durchgeführt wurde.
Wichtig
Bitte schalten Sie den Multi-BIOS-Schalter nicht um, während das System im Betrieb
ist.
