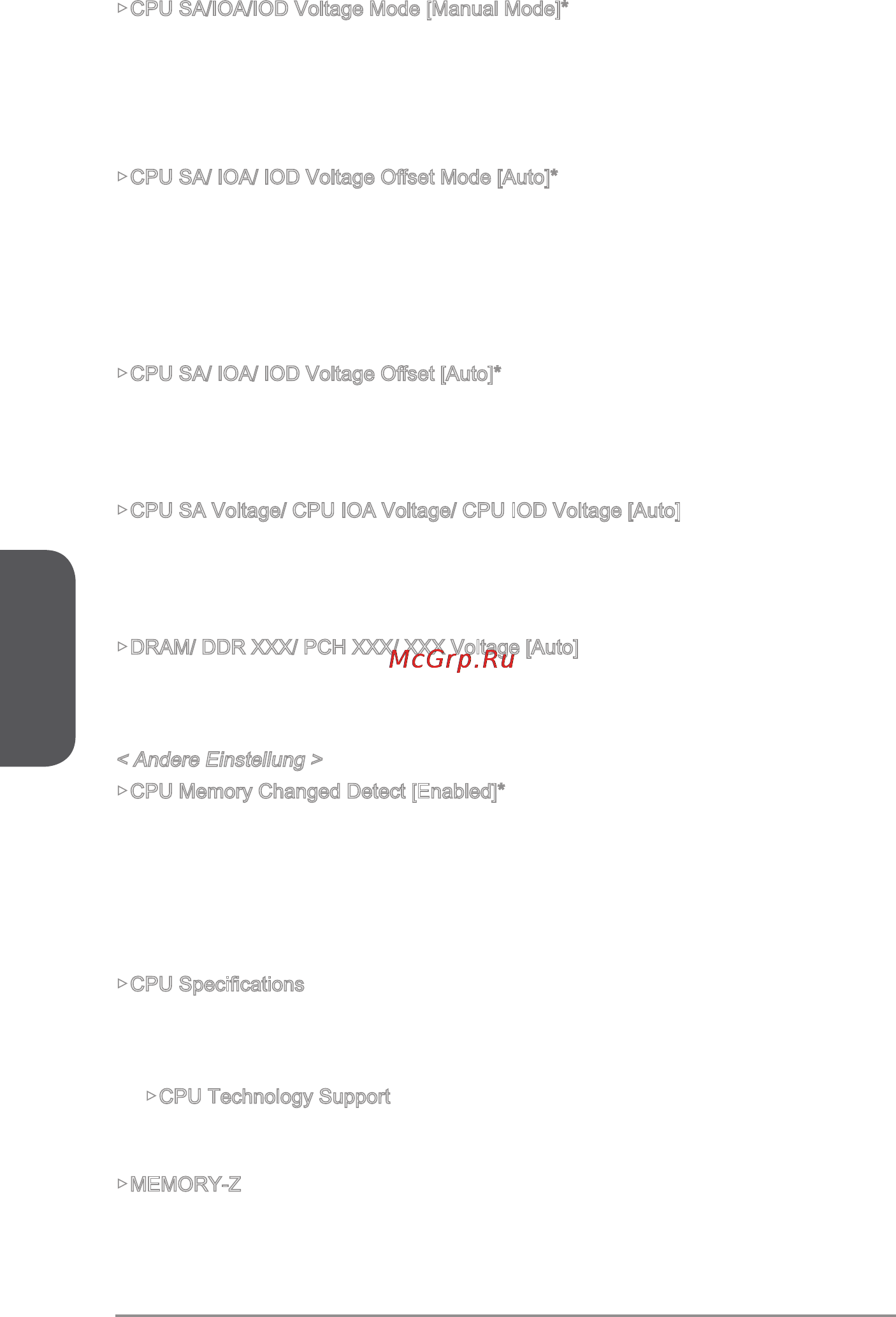

MSI z97 mpower max ac [110/228] Deutsch
![MSI z97 mpower max ac [110/228] Deutsch](/views2/1174401/page110/bg6e.png)
Deutsch
De-46
▶CPU SA/IOA/IOD Voltage Mode [Manual Mode]*
Wählen Sie die Betriebmodi für diese CPU SA/ IOA (IO Analog)/ IOD (IO Digital)-Span-
nungen aus.
[Manual] Hier können Sie diese Spannungen manuell einstellen.
[Oset] Hier können Sie diese Oset-Spannung einstellen und den Modus der
Oset-Spannung auswählen.
▶CPU SA/ IOA/ IOD Voltage Oset Mode [Auto]*
Wählen Sie die CPU SA/ IOA/ IOD-Oset-Modi aus. Diese Option wird angezeigt, wenn
"CPU SA/IOA/IOD Voltage Mode" auf [Oset Mode] steht.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[+] Hier können Sie die Spannung durch positiven Wertmodus ausgleichen.
[-] Hier können Sie die Spannung durch negativen Wertmodus
ausgleichen.
▶CPU SA/ IOA/ IOD Voltage Oset [Auto]*
Stellen Sie die Oset-Werte für diese CPU SA/ IOA/ IOD-Spannungen ein. Wenn die
Einstellung auf [Auto] gesetzt ist, wird das BIOS die Spannungen automatisch eingestellt
oder Sie können es manuell einstellen. Diese Option wird angezeigt, wenn "CPU SA/
IOA/IOD Voltage Mode" auf [Oset Mode] steht.
▶CPU SA Voltage/ CPU IOA Voltage/ CPU IOD Voltage [Auto]
Stellen Sie die CPU SA/ IOA (IO Analog)/ IOD (IO Digital)-Spannungen ein. Wenn
die Einstellung auf [Auto] gesetzt ist, wird das BIOS die Spannungen automatisch
eingestellt oder Sie können es manuell einstellen. Diese Option wird angezeigt, wenn
"CPU SA/IOA/IOD Voltage Mode" auf [Manual Mode] steht.
▶DRAM/ DDR XXX/ PCH XXX/ XXX Voltage [Auto]
Legen Sie die Speicher/ PCH-Spannung fest. Wenn die Einstellung auf [Auto] gesetzt
ist, wird das BIOS die Spannungen automatisch eingestellt oder Sie können es manuell
einstellen.
< Andere Einstellung >
▶CPU Memory Changed Detect [Enabled]*
Aktivierung oder Deaktivierung der Systemwarnmeldung beim Booten, wenn die CPU
oder Hauptspeicher ersetzt wurde.
[Enabled] Das System zeigt eine Warnmeldung beim Systemstart und lädt die
Default-Einstellungen für neue Geräte.
[Disabled] Deaktivierung der Funktion und Beibehaltung der aktuellen BIOS-
Einstellungen.
▶CPU Specications
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü
zeigt die Informationen installierte CPU an. Zu diesen Informationen gelangen Sie,
indem Sie die Taste [F4] drücken. Nur Anzeige.
▶CPU Technology Support
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Unter-
menü zeigt die wichtigsten Eigenschaften der installierten CPU an.
▶MEMORY-Z
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses Unter-
menü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen Infor-
mationen gelangen Sie auch, indem Sie die Taste [F5] drücken.
