Весы «Штрих МП лайт» Ремонтная документация ЗАО «Штрих-М» www.shtrich-m.ru
Плата-адаптер графического индикатора SME7110.33

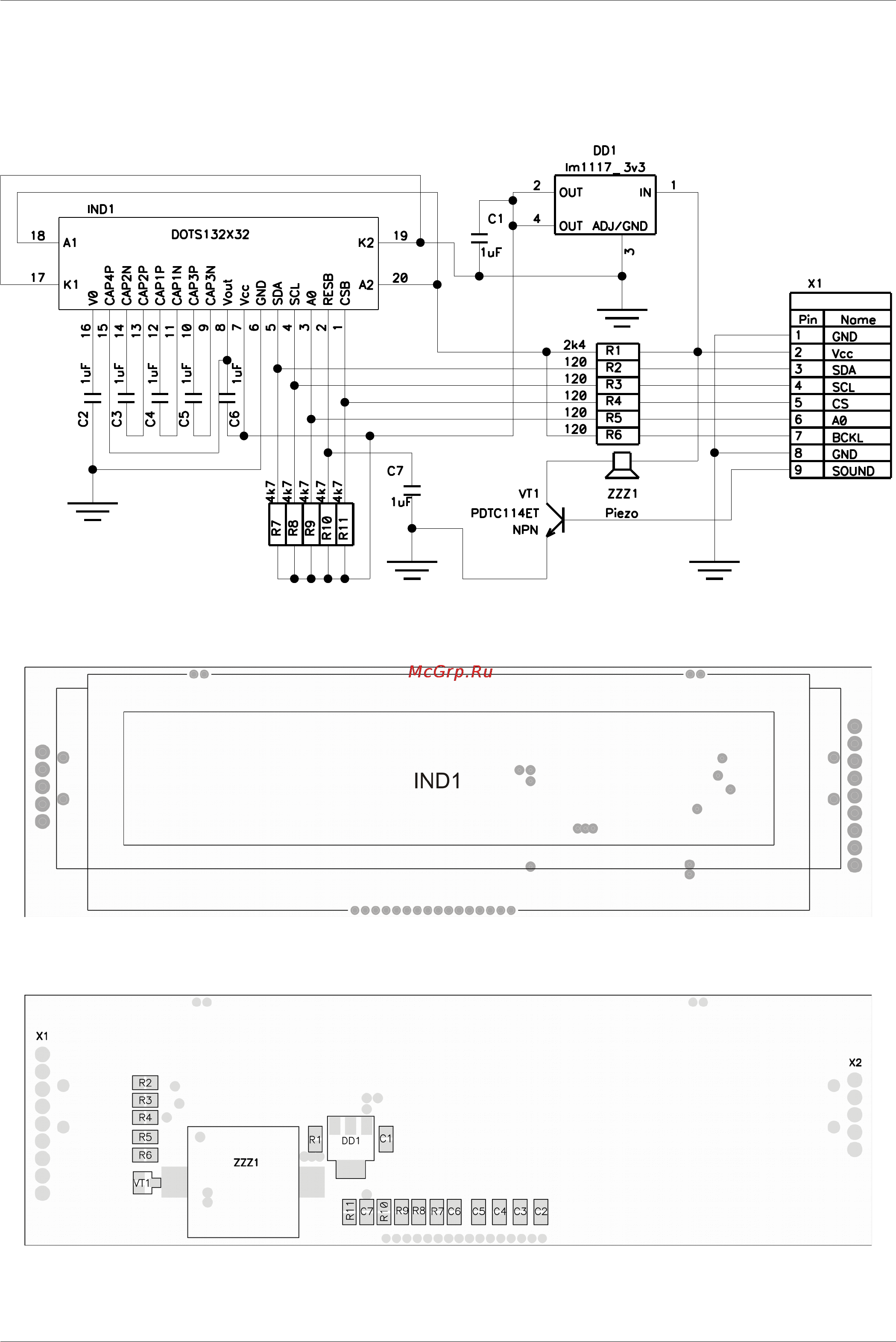

Схема электрическая принципиальная
Схема размещения элементов
Лицевая сторона (top):
Обратная сторона (bottom):
Страница 14 из 35
