Процедура градуировки

Режим градуировки позволяет записать в энергонезависимую память весов значения показаний аналого-цифрового

преобразователя (далее АЦП) для реперных точек заданных разработчиком. В дальнейшем эти значения будут использоваться весами

при вычислении веса.

При градуировке необходимо выдерживать следующие условия:

- в помещении, где производится градуировка, не должно быть сквозняков и воздушных потоков;

- атмосферное давление должно быть в пределах 750 ±20 мм. рт. ст.;

- температура при градуировке должна быть в пределах 25 ±3ºС;

- весы перед градуировкой должны быть выдержаны включенными при указанной температуре не менее 3-х часов;

- изменение температуры во время градуировки должно быть не более 0,5 С;

- для градуировки необходим набор гирь IV разряда ГОСТ 7328-82;

- на стол, где производится градуировка, не должны воздействовать вибрации.

Процедура градуировки:

1. Для входа в режим градуировки включить весы, снять крышку и замкнуть на 1 секунду градуировочные контакты Х9

(на плате обозначены как CALIBRATION — см. Рисунок 15).

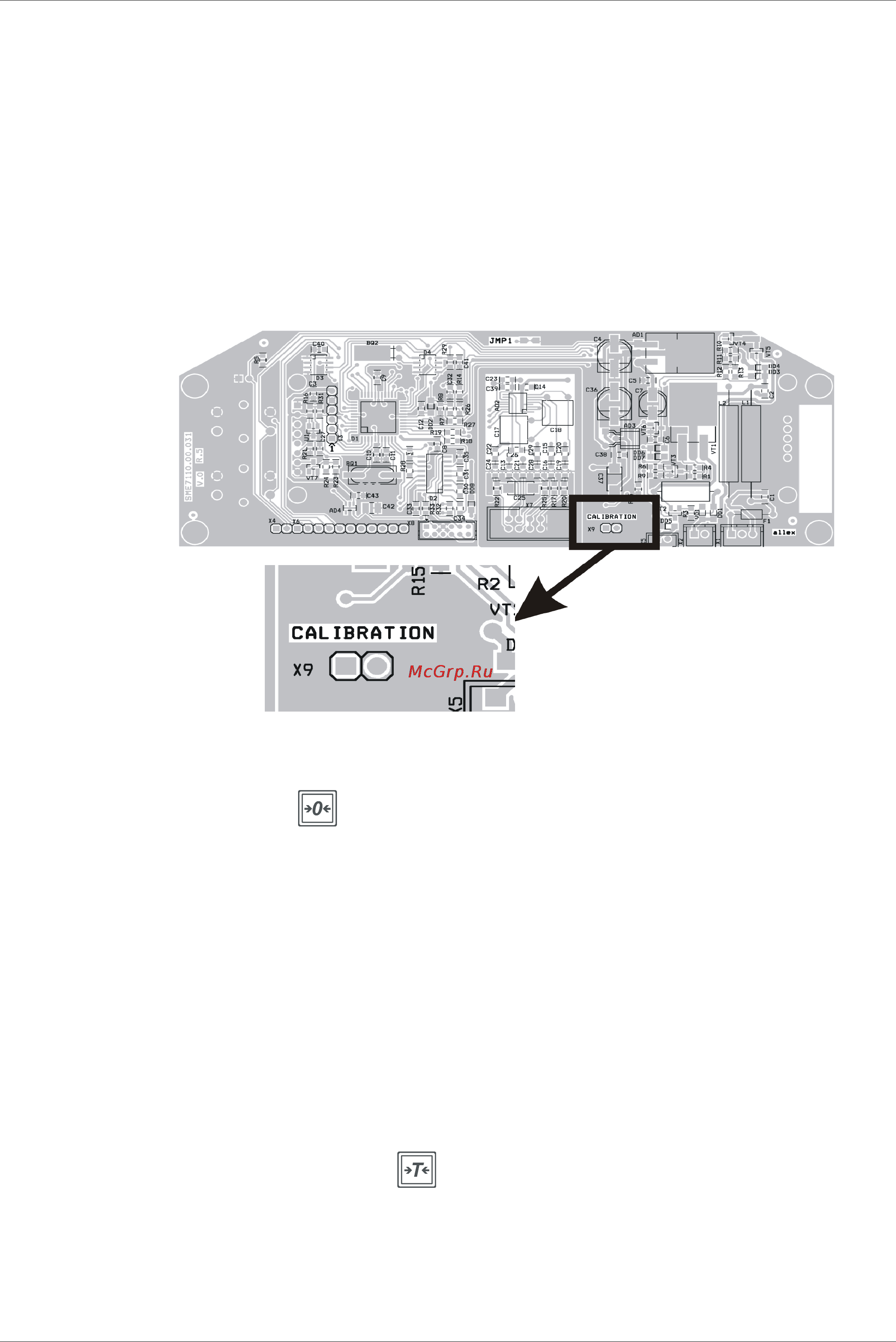

Рисунок 15. Местоположение градуировочных контактов Х9 на плате.

2. Измерение и обработка реперных точек проводится в следующей последовательности:

- нагрузить весы, в соответствии с показаниями индикатора. (При нулевых показаниях платформа должна

быть пуста);

- нажать клавишу . Загорится индикатор «тара», это означает, что данная точка градуировки измеряется

и обрабатывается.

- в процессе обработки реперной точки индикатор автонуля горит, если калибровочный вес на платформе

стабилен. Если вес на платформе не стабилен, индикатор автонуля гаснет и процесс обработки реперной

точки начинается сначала. Чтобы реперная точка была обработана, калибровочный груз должен быть

стабилен в течении примерно 10 - 15 секунд;

- после того, как реперная точка будет измерена и обработана, флаги «тара» и автоноль погаснут и на экране

появится значение следующей реперной точки (повторить действия в пункте 2).

3. Если после измерения и обработки последней реперной точки на экране появится слово PASSED (PASSEd) , то

градуировка завершена успешно и после этого надо проделать следующие операции:

- выключить весы;

- включить весы;

- произвести проверку и опломбировать весы;

- градуировка закончена.

4. Если после измерения и обработки последней реперной точки на экране появится слово FAILED (FAILEd), то

градуировка прошла с ошибкой. При этом, если весы были ранее отградуированы, калибровка в памяти весов

останется без изменений. После этого надо проделать следующие операции:

- выключить весы;

- провести градуировку сначала;

- если повторно появляется слово FAILED (FAILEd)то весы неисправны.

ПРИМЕЧАНИЯ. Во время градуировки нажатие клавиши приводит к выходу из процесса градуировки и перезагрузке весов

(эквивалентно выключению и повторному включению питания весов). При этом, если весы были ранее отградуированы, калибровка в

памяти весов останется без изменений.
