Весы «Штрих МП лайт» Ремонтная документация ЗАО «Штрих-М» www.shtrich-m.ru
Выставление зазоров
Весы платформенные имеют ограничительные болты на весовой платформе. Четыре болта крепятся по углам рамы нижней и один
под датчиком веса. Эти болты служат для ограничения прогиба соответственно рамы приемной и датчика веса.

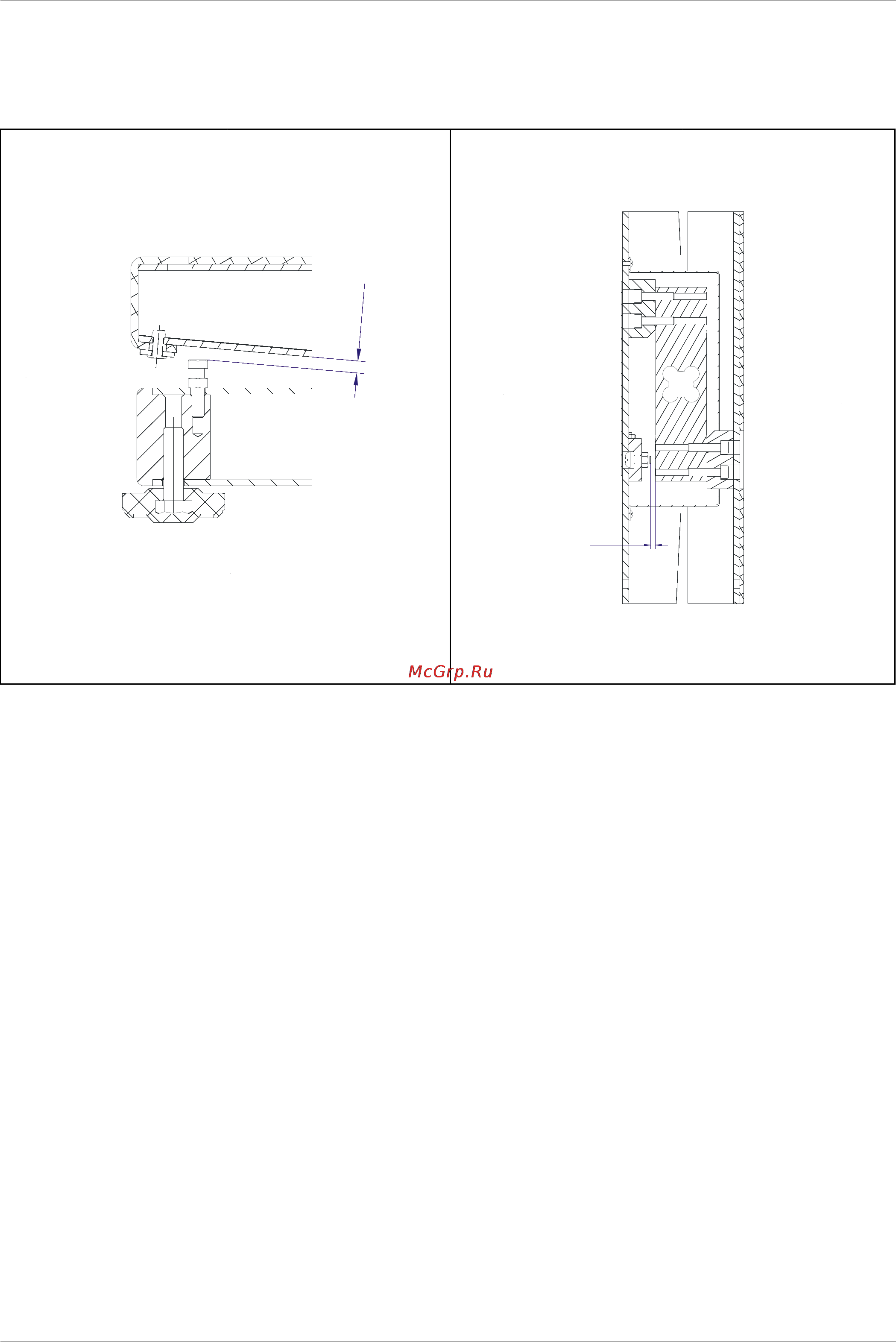

E
Рисунок 3
D
Рисунок 4
Зазоры E и D выставляются согласно результатам испытаний на заводе-изготовителе. Однако, после транспортировки к месту
эксплуатации, а так же после длительного хранения требуется произвести проверку зазоров перед началом эксплуатации весов.
Величина зазора Е устанавливается следующим образом: платформа делится на четыре четверти (визуально), затем одна из
четвертей нагружается на 2/3 от максимально допустимого веса (если весы рассчитаны на 150 кг, то 2/3 составят 100 кг, груз
располагается в центре четверти), при этой нагрузке ограничительный болт выкручивается из рамы нижней до касания рамы приемной и
фиксируется контргайкой. После фиксации болта нагрузка снимается. Аналогично выставляются остальные зазоры.
Зазор ограничительного болта датчика веса выставляется при нагружении центра платформы весом превышающем максимальный на
10%. После нагружения центра платформы ограничительный болт выкручивается до касания с датчиком веса и фиксируется контргайкой.
Страница 8 из 35
