Весы «Штрих МП лайт» Ремонтная документация ЗАО «Штрих-М» www.shtrich-m.ru
Процедура перепрограммирования микроконтроллера Atmega16
Необходимое оборудование и материалы:
● Персональный компьютер (ПК) с установленной программой AVR Studio 4
● Внутрисхемный программатор AVR ISP mkII
● Переходник, схема которого представлена ниже.

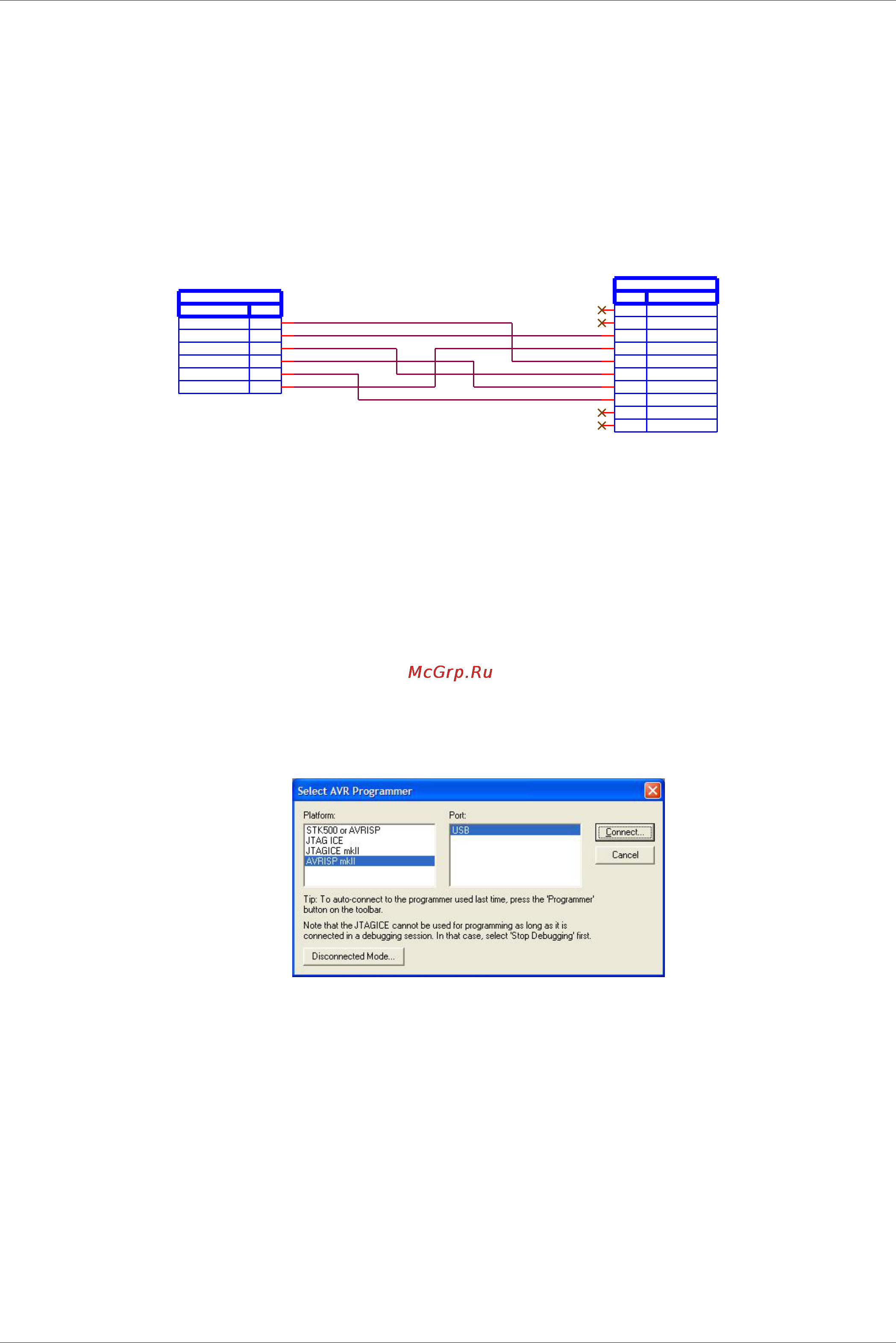

Схема переходника для программатора AVR ISP mkII
REMOVED
MOSI
/RST
MISO
PROGRAMMATOR
REMOVED
BOARD
GND
SCK
REMOVED
RST
VTG
Name
Pin
X2
BH-10
1
2
3
4
5
6
7
8
9
10
MISO
GND
Name
Pin
X1
EHR-6
1
2
3
4
5
6
VTG
MOSI
REMOVED
SCK
(в разъёме X1 контакты 1, 2, 9, 10 удалены).
● Файл с микропрограммой, соответствующей типу весов (*.hex)
● Весы Штрих МП лайт.
Порядок действий при программировании
● Подключите программатор к ПК
● Запустите на ПК программу ARV Studio 4
● Подключите программатор к разъёму X3 на плате SME7110.31.000СБ.
● Подключите весы к сети переменного тока 220 V, 50 Гц через адаптер, поставляемый в комплекте с весами. Клавишу >0<
следует держать в нажатом состоянии на всем протяжении процедуры программирования: установка фьюз-, лок-битов,
автоматическое программирование.
● В программе AVR Studio 4 выполните пункт меню “Tools/Program AVR/Connect…” В появившемся диалоговом окне выберете тип
программатора и порт подключения и нажмите кнопку Connect…
Страница 28 из 35
