Весы «Штрих МП лайт» Ремонтная документация ЗАО «Штрих-М» www.shtrich-m.ru
Весовая платформа
1
2
3
4
5
6
7
8
9
10
11
12
1314
14
16
17
18
19
15
20
21
22
21
23

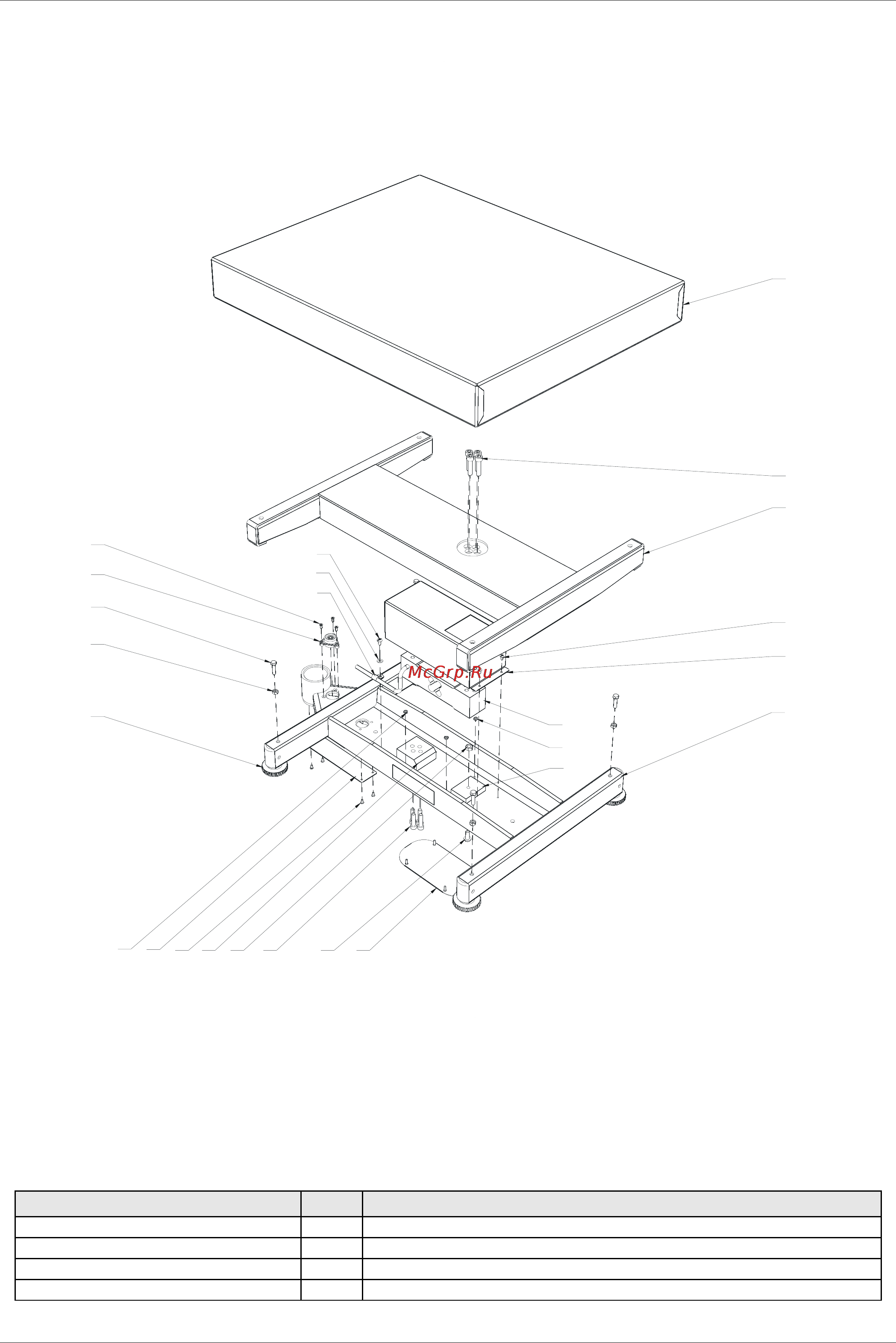

Рисунок 2.
Весовая платформа (см. Рисунок 2) состоит из: рамы нижней 1, рамы приемной 2, платформы 3. Фланец 4 и фланец 5 крепятся к раме
нижней 1 неразъемно и служат для крепления регулировочного болта 13 и гайки 20 (фланец 4) и крепления датчика веса 6 болтами 14
(фланец 5). К раме нижней 1 также крепится: кожух датчика 7 болтами 15, хомут 8 болтом 16 с шайбой 23, уровень 9 винтами 17, ножки 10,
крышка кабеля 11 винтами 19, крышка с винтами 12 гайками 21, болты 18 с гайками 22. Рама приемная соединяется с рамой нижней
через датчик веса болтами 14. Платформа 3 укладывается сверху на раму приемную. Установочные штыри на платформе должны
входить в отверстия в раме приемной.
Таблица 2. Соответствие позиций на рисунке 2 и обозначений в спецификации.
Позиция (ссылка) Стр. Обозначение
1 Рама нижняя SM513.04.000СБ
2 Рама приемная SM513.06.000СБ
3 Платформа SM513.07.000СБ
4 Фланец SM513.00.004
Страница 6 из 35
