Блок индикации и клавиатуры

Рисунок 5.

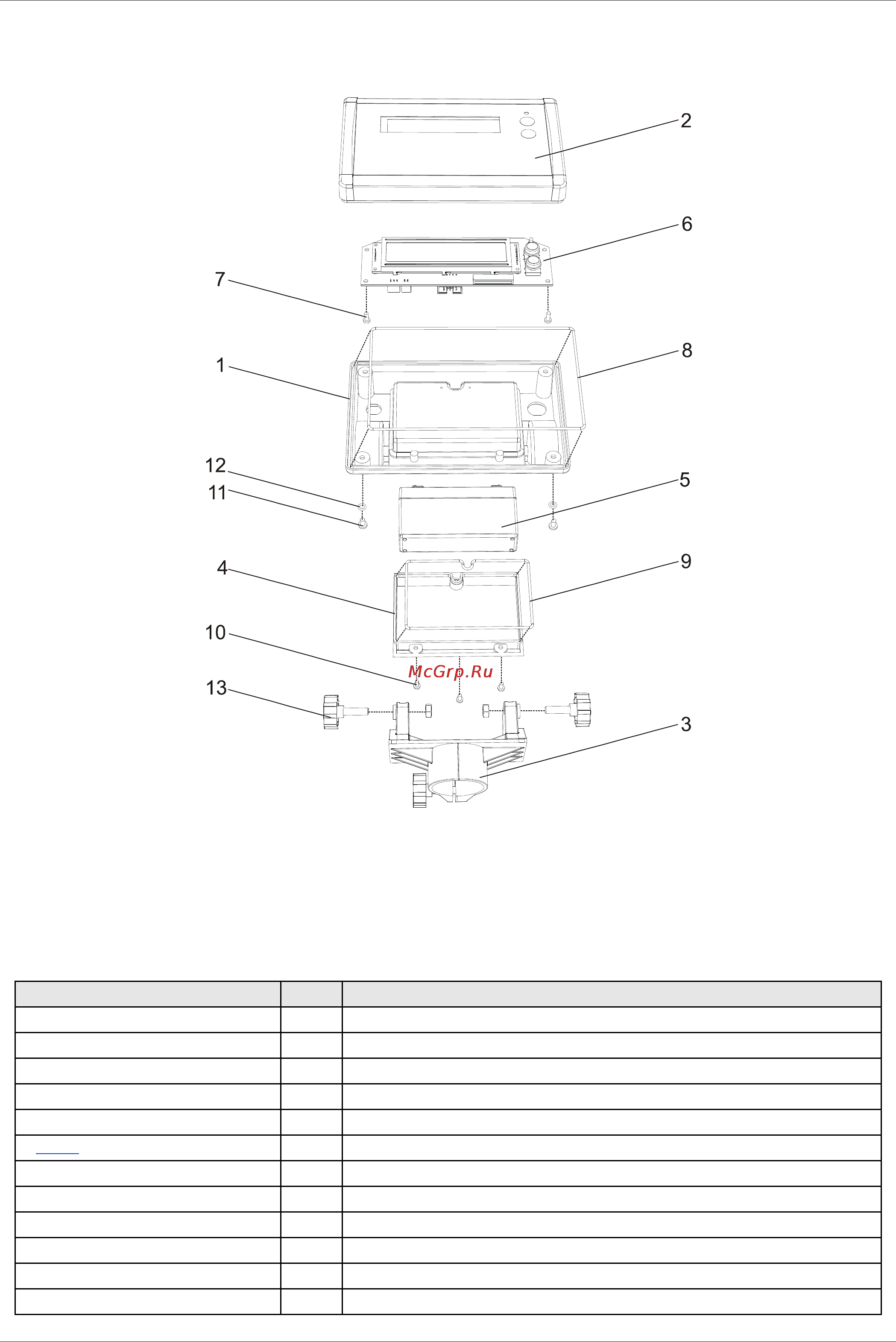

Блок индикации и клавиатуры состоит из (см. Рисунок 5): корпуса 1, крышки 2 и кронштейна 3, который служит для крепления блока

индикации и клавиатуры на стойке весов. В корпусе находятся: аккумуляторный отсек с крышкой 4 и аккумулятором 5, плата MAIN 6

(крепится к крышке с помощью четырех винтов 7). Крышка аккумуляторного отсека 4 уплотняется с помощью прокладки 9 и крепится к

корпусу тремя винтами 10. Крышка 2 уплотняется с помощью прокладки 8 и крепится к корпусу 1 четырьмя винтами 11. При этом на винт

11 перед установкой надевается кольцо 12. Корпус в сборе крепится на кронштейн 3 с помощью двух винтов 13 и гаек.

Таблица 3. Соответствие позиций на рисунке 3 и обозначений в спецификации.

Позиция Стр. Обозначение

1 Корпус SMM7110.00.002

2 Крышка SMM7110.00.001

3 Кронштейн SMM7110.00.003

4 Крышка аккумулятора SMM7110.00.004

5 Аккумулятор VT 6012

6 Плата 10 SME7110.31.000СБ или SME7110.034.000СБ

7, 10 Винт ISO 7049 - ST2.9 x 9.5 - C - H

8 Прокладка корпуса SM7110.00.005

9 Прокладка аккумуляторного отсека SM7110.00.006

11 Винт ISO 7049 - ST3.5 x 9.5 - C - H

12 Кольцо 004-006-14 ГОСТ 9833-73

13 Винт SMM7110.01.000-01СБ

Страница 9 из 35
