Весы «Штрих МП лайт» Ремонтная документация ЗАО «Штрих-М» т.787-6090
Основные блоки весов

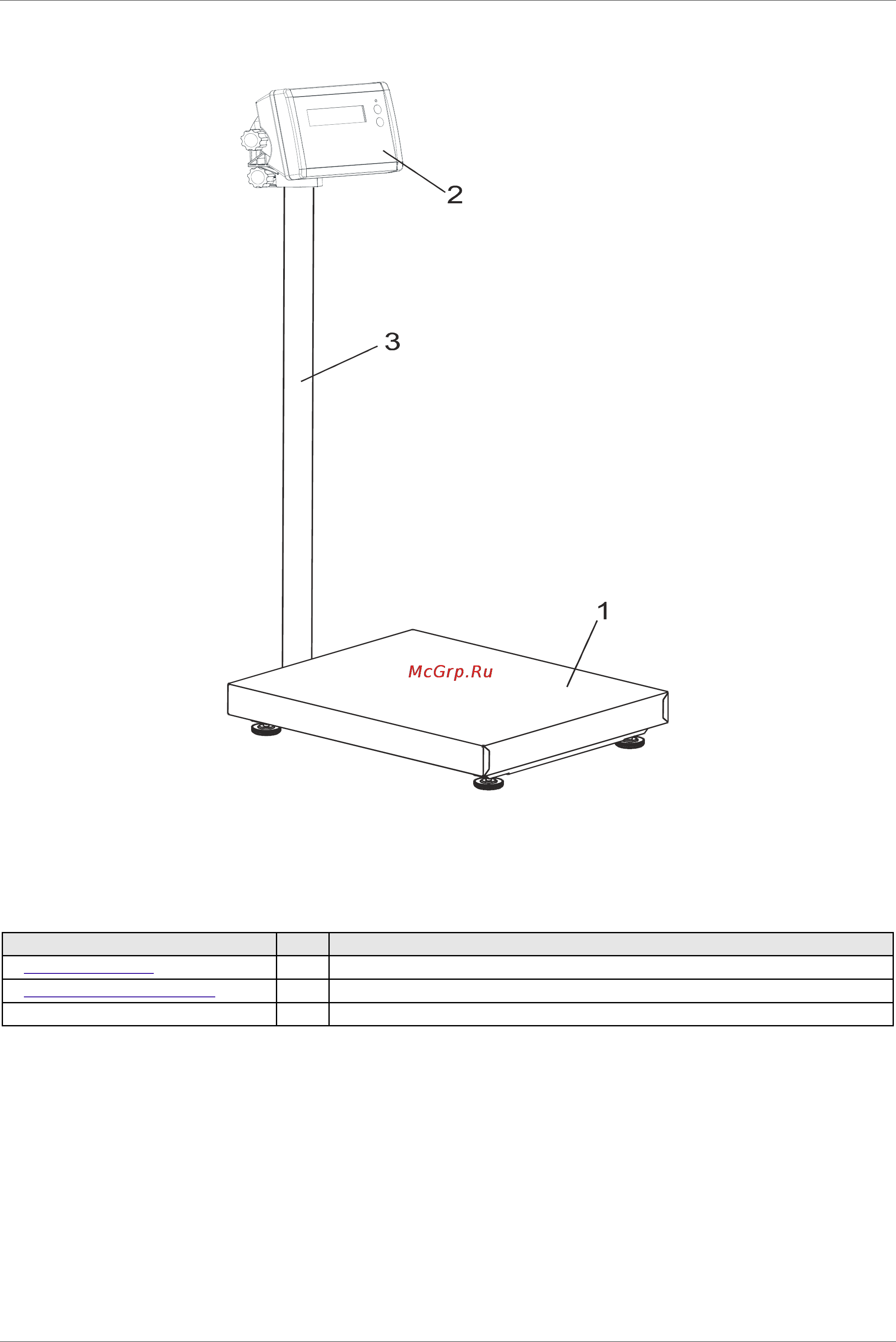

Рисунок 1.
Весы ШТРИХ - МП состоят из следующих основных блоков: (см. Рисунок 1) весовой платформы 1, блока индикации и клавиатуры 2,
стойки 3. Стойка привернута к весовому блоку и может сниматься при транспортировке. Блок индикации и клавиатуры крепится к стойке с
помощью кронштейна. На рисунке не показано электрическое соединение блока индикации и клавиатуры с весовым блоком.
Таблица 1. Соответствие позиций на рисунке 1 и обозначений в спецификации.
Позиция (ссылка) Стр. Обозначение
1(Весовая платформа) 6 SM513.01.000СБ
2(Блок индикации и клавиатуры) 9
3 Стойка SM420.00.010
Страница 5 из 35
