Весы «Штрих МП лайт» Ремонтная документация ЗАО «Штрих-М» т.787-6090

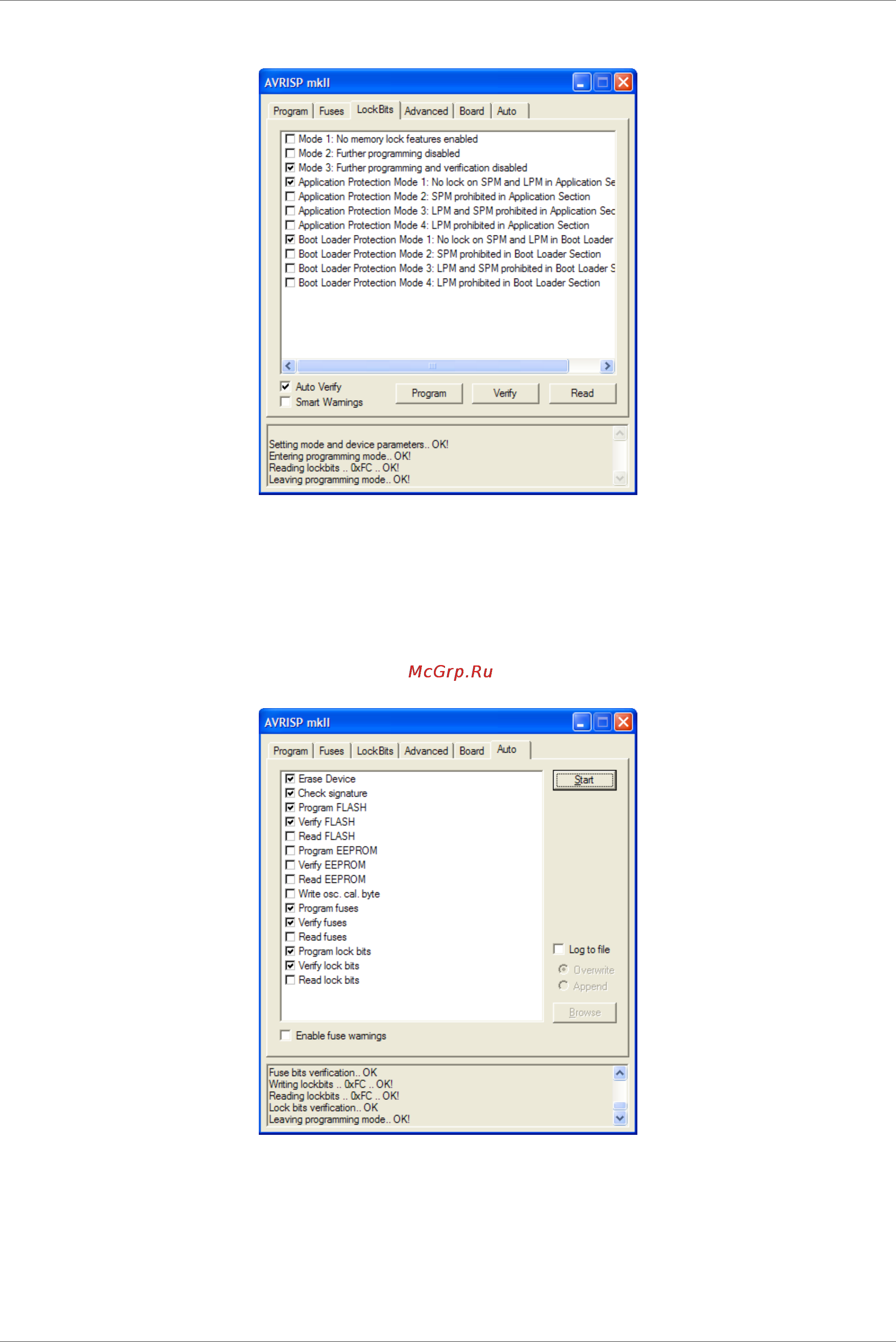

● Перейдите на вкладку LockBits и отметьте лок-биты, как показано на рисунке ниже.
● Далее, перейдите на вкладку Auto, отметьте пункты автопрограммирования, как показано на рисунке ниже и нажмите кнопку
Start. На появившееся предупреждение “WARNING! These fuse settings will disable the
JTAG interface! Click OK to continue or Cancel to go back and
modify the fuse values” (ПРЕДУПРЕЖДЕНИЕ! Настройки фьюз-битов
отключат интерфейс JTAG! Нажмите кнопку ОК для продолжения или
Cancel чтобы вернуться и изменить значения фьюз-битов) ответьте OK. После этого
начнется процесс программирования и в нижней части окна управляющей программы будут выводиться сообщения о
завершении отдельных этапов программирования с указанием статуса завершения. У всех этапов программирования должен
быть статус ОК.
● Программирование считается законченным, когда внизу окна управляющей программы появится надпись “Leaving programming
mode.. OK!”.
Примечание: после программирования платы SME7110.31.000СБ ее необходимо настроить (переинициализировать память и настроить
вольтметр).
Страница 31 из 35
