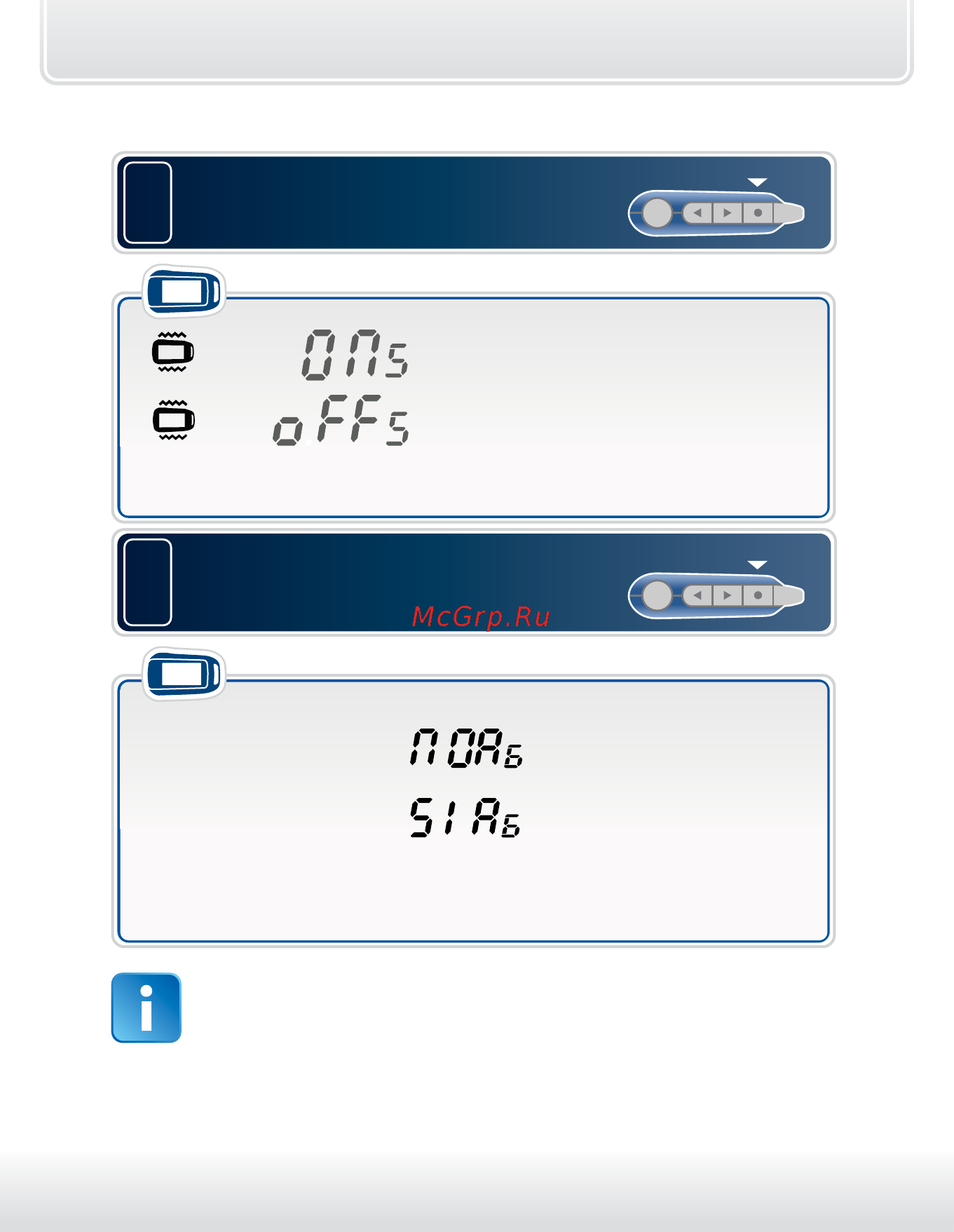

StarLine A64
26
брелок
5
мигает иконка
бесшумного режима:
кнопка 2 — включение режима
кнопка 3 — выключение режима
(в бесшумном режиме звуковые сигналы брелка отсутствуют)
Коротко нажмите кнопку 4 для
перехода к включению/выключению
бесшумного режима;
брелок
6
Коротко нажмите кнопку 4 для
перехода к включению/выключению
режима метки
Нажатие кнопки 2:
(режим метки выключен)
Нажатие кнопки 3:
(режим метки включен)
Перевод брелка в режим метки необходим, если автосигнализация
работает в режиме SLAVE. Подробнее см. стр. 85.
Если в течение 8 секунд отсутствуют нажатия на кнопки, то
произойдет автоматический выход из меню функций брелка.
