Starline A64 [22/100] Жидкокристаллический дисплей брелка
![Starline A64 [22/100] Жидкокристаллический дисплей брелка](/views2/1178625/page22/bg16.png)
StarLine A64
22

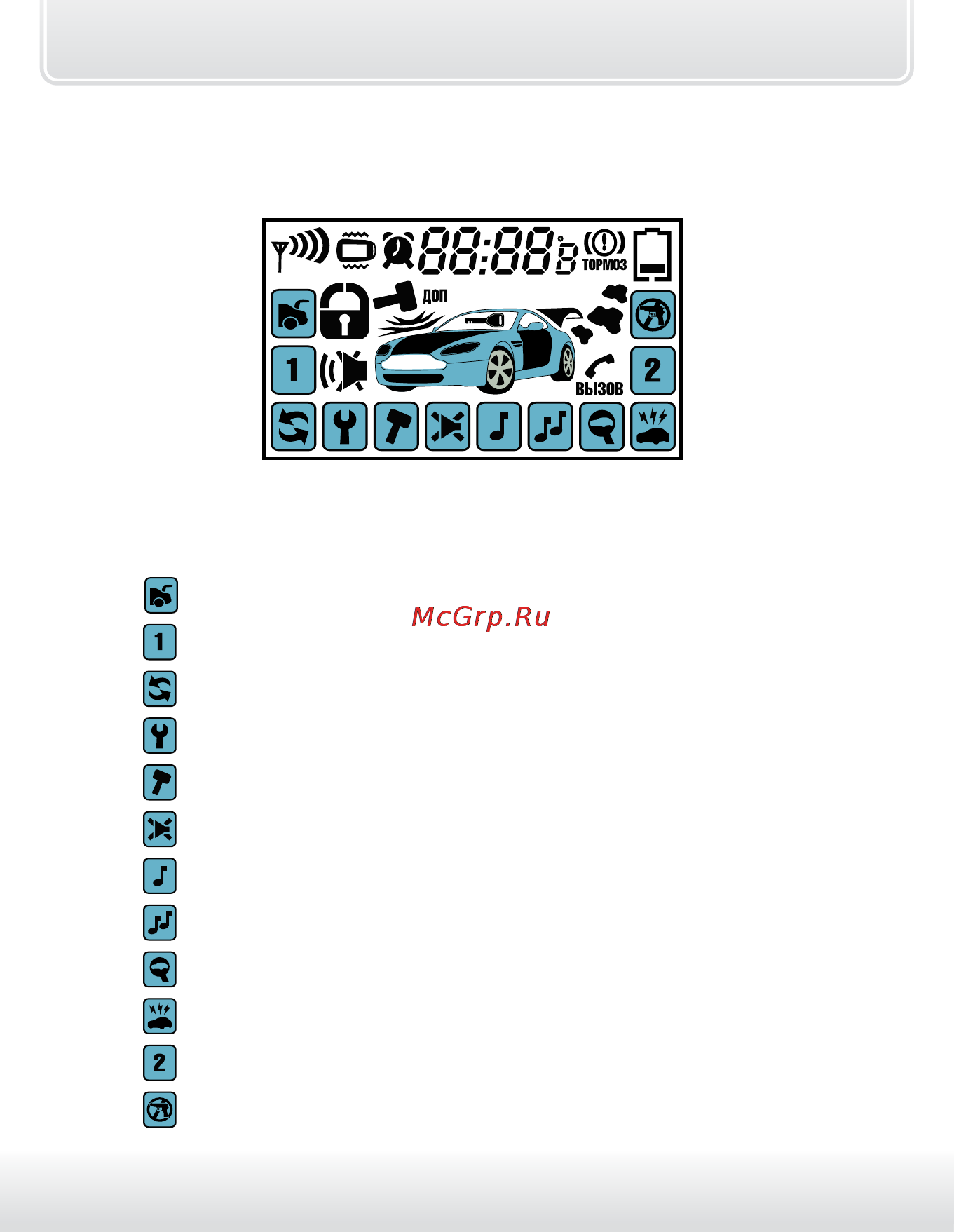

Жидкокристаллический
дисплей брелка
Индикация активных
режимов и функций
Активация дополнительного канала №0 - отпирание багажника.
Активация дополнительного канала №1.
Проверка состояния сигнализации.
Включение/выключение режима сервисного обслуживания.
Отключение датчика удара по уровням.
Включение режима бесшумной охраны.
Включение охраны с тихими сигналами подтверждения.
Включение охраны с сигналами подтверждения.
Поиск автомобиля.
Включение режима «паника».
Активация дополнительного канала №2.
Включение режима антиограбления.
