StarLine A64
24

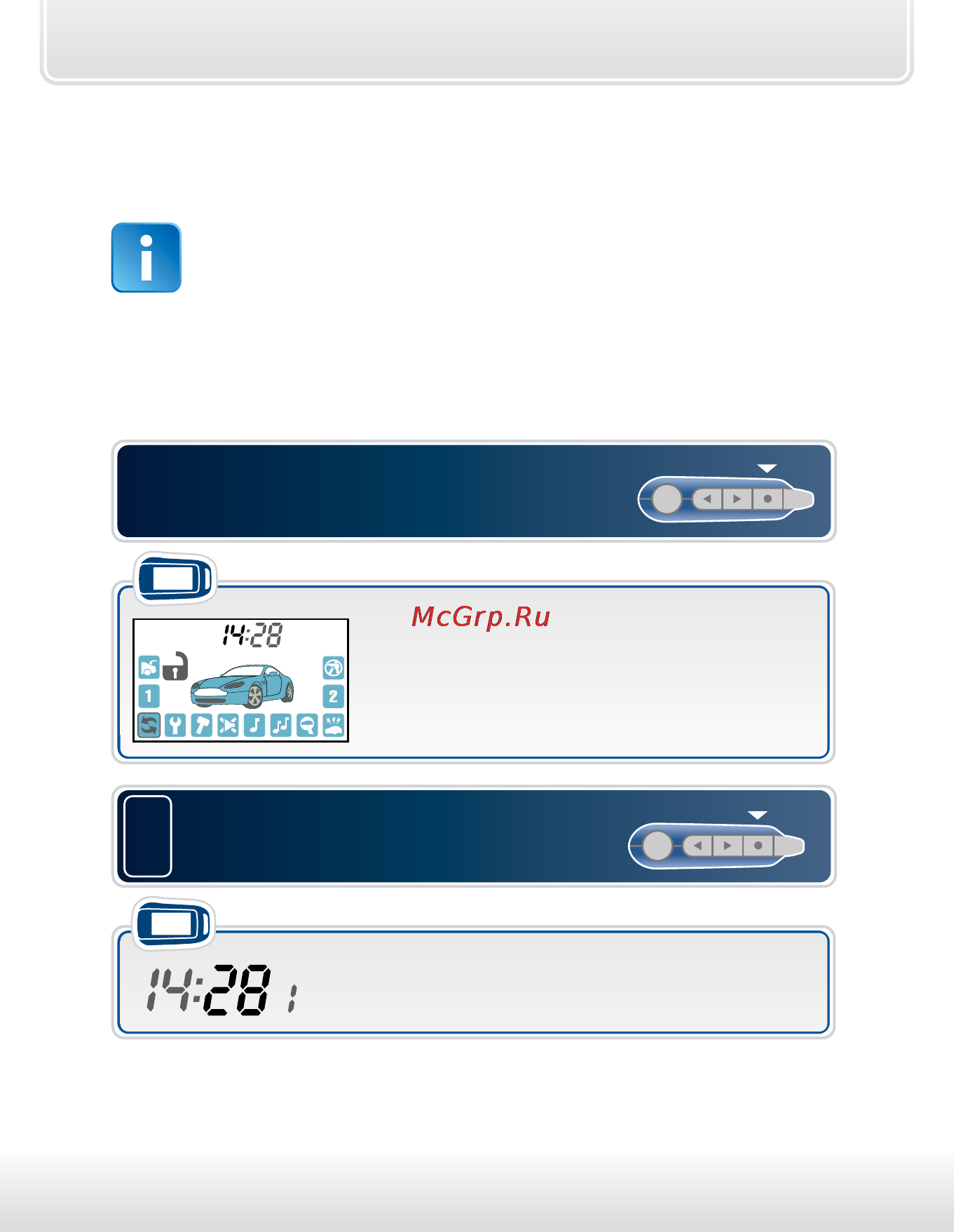

Меню функций
основного брелка
Меню функций основного брелка позволяет
сделать следующие настройки:
• установить текущее время
• установить время будильника
• включить или выключить будильник
• включить/выключить бесшумный режим
брелок
• цифры часов текущего времени
начнут мигать
• в течение 8 секунд приступите к
установке часов:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания
Для входа в меню функций брелка нажмите
и удерживайте кнопку 4 до появления 1
мелодичного, затем 2-х коротких сигналов;
брелок
1
цифры минут текущего времени начнут мигать:
кнопка 2 — увеличивает показания
кнопка 3 — уменьшает показания
Коротко нажмите кнопку 4 для
перехода к установке
минут текущего времени;
