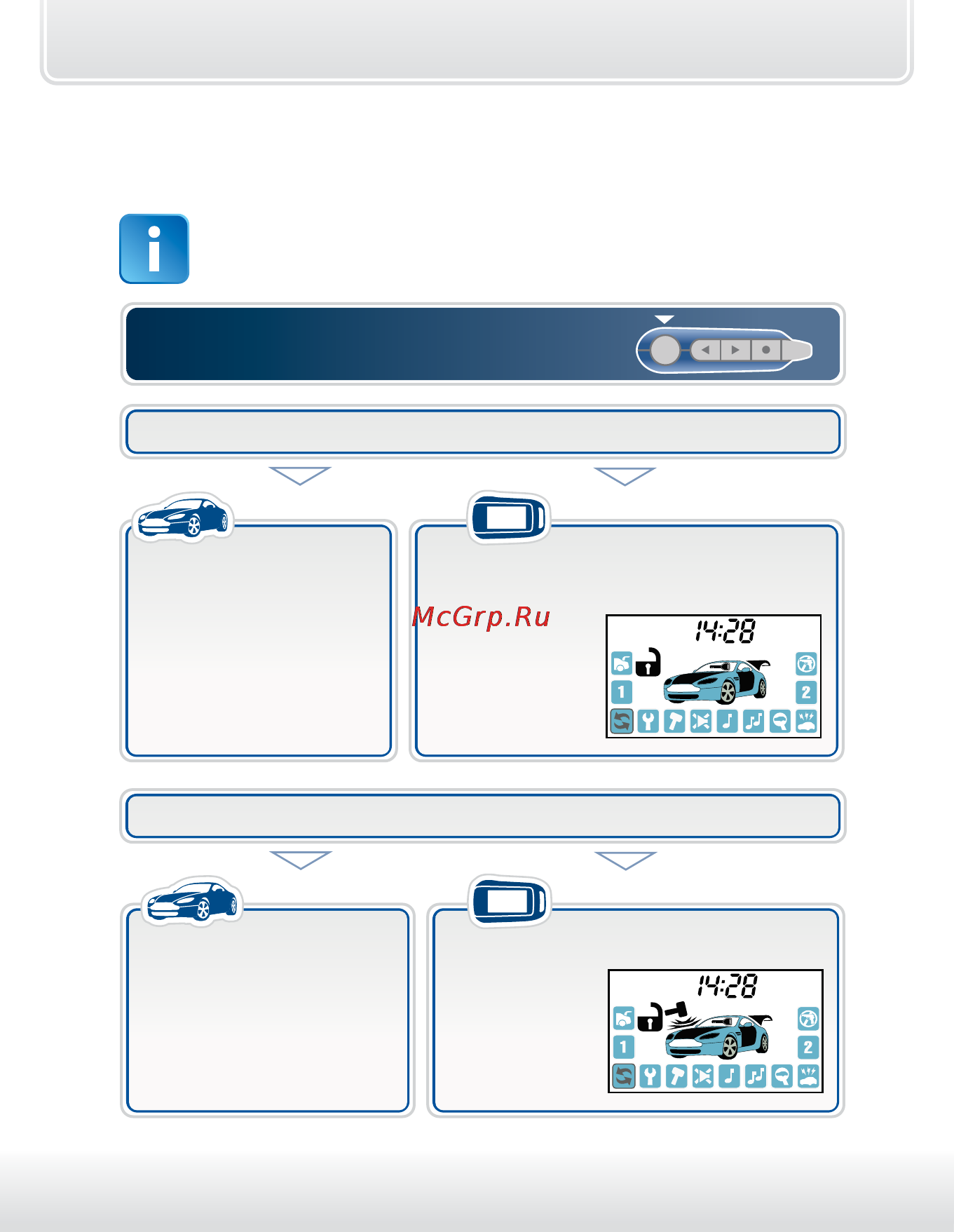

Starline A64 [45/100] Самодиагностика при выключении охраны
![Starline A64 [45/100] Самодиагностика при выключении охраны](/views2/1178625/page45/bg2d.png)
инструкция по эксплуатации
45
Самодиагностика
при выключении охраны
При выключении охраны сигнализация информирует
о происходивших во время охраны срабатываниях датчиков.
Выключите режим охраны
одним из способов (см. стр. 40 - 44).
брелок
брелок
• 2 сигнала сирены
• 2 световых сигнала
• режим охраны
выключится
• 3 сигнала сирены
• 3 световых сигнала
• режим охраны
выключится
• 2 звуковых сигнала
• если причина срабатывания датчика
не устранена,
отобразится
зона
сработавшего
датчика
• 3 звуковых сигнала
• отобразятся
зоны
сработавших
датчиков
автомобиль
автомобиль
• Если сигналы тревоги прерывались с брелка:
• Если сигналы тревоги не прерывались с брелка:
