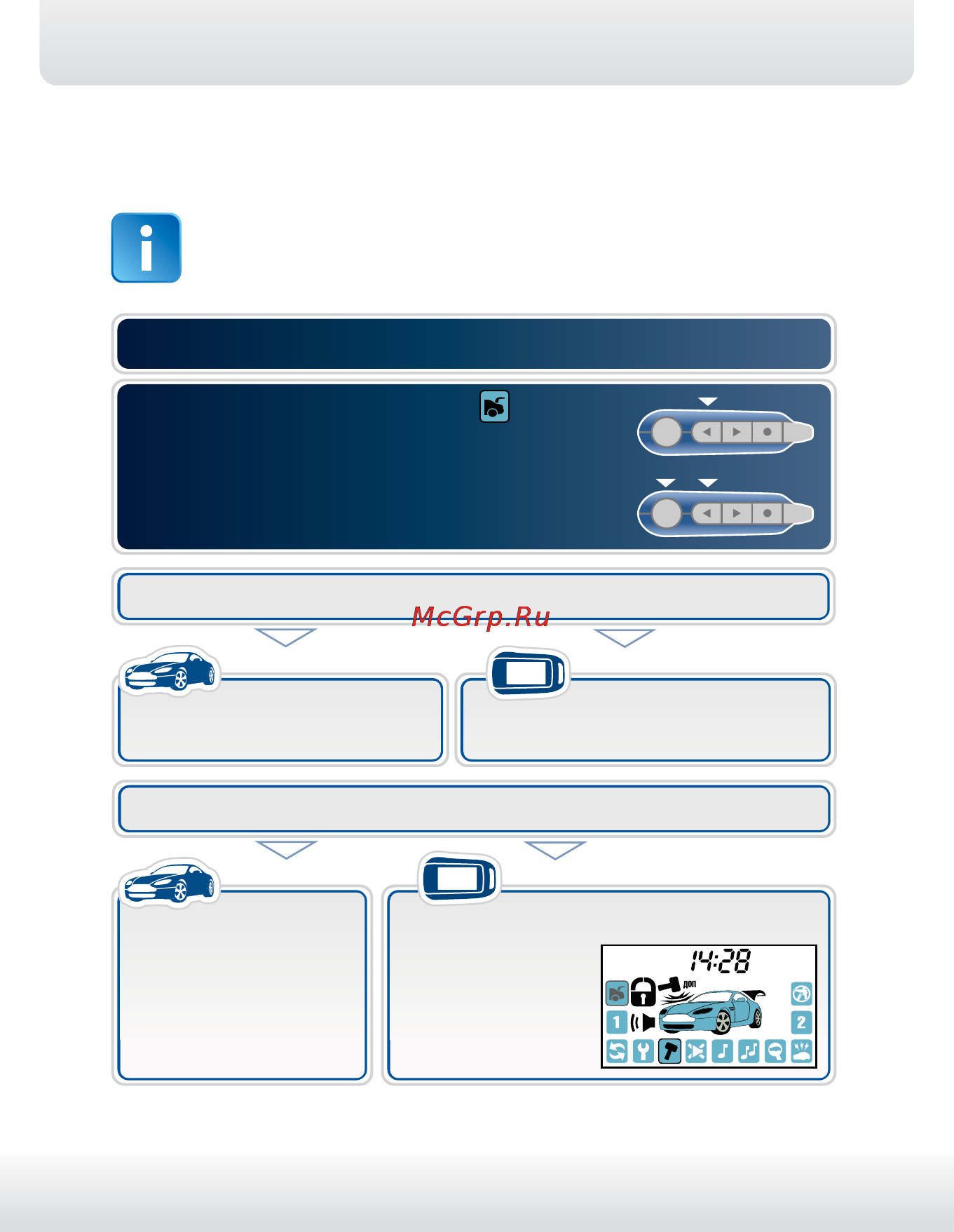

StarLine A64
68
Управление
дополнительным каналом №0
Варианты работы дополнительного канала определяются
программируемой функцией 14 (см. стр. 96).
Вариант 1:
отпирание багажника
Установите курсор на иконку
и нажмите коротко кнопку 2 (или 3):
ИЛИ
нажмите кнопку 2 длительно (до звуков.
сигнала), а затем кнопку 1 коротко:
• если охрана выключена:
• 3 световых сигнала
• откроется замок багажника
• 3 звуковых сигнала
автомобиль
брелок
• если охрана включена:
брелок
• 3 световых сигнала
• откроется замок
багажника
• отключится датчик
удара, наклона и
доп. датчик
• 3 звуковых сигнала
• индикация
открытого
багажника и
отключенного
датчика удара
автомобиль
