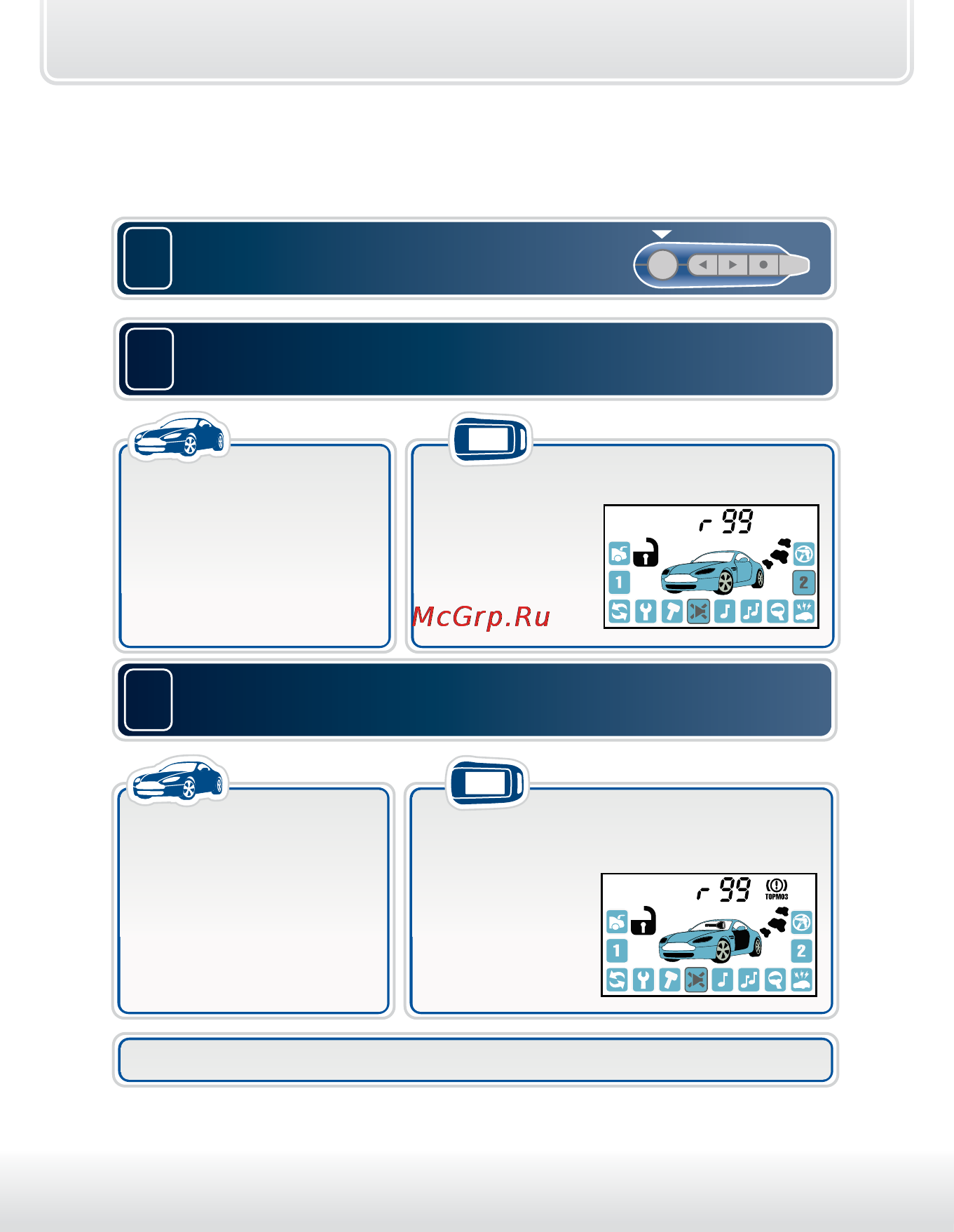

StarLine A64
44
Выключение охраны
с работающим двигателем
1
Выключите режим охраны
одним из способов (см. стр. 40-44).
2
Откройте дверь водителя и включите
зажигание ключом:
брелок
• двигатель
продолжает
работать.
• индикация
работающего
двигателя и
выключенного
режима
охраны.
автомобиль
3
Выключите стояночный тормоз:
брелок
• 3 световых сигнала
• двигатель продолжает
работать.
• 4 звуковых сигнала;
• отобразятся иконки
отключенного
ручного
тормоза и
включенного
зажигания.
автомобиль
Автомобиль готов к движению
