StarLine A64
40

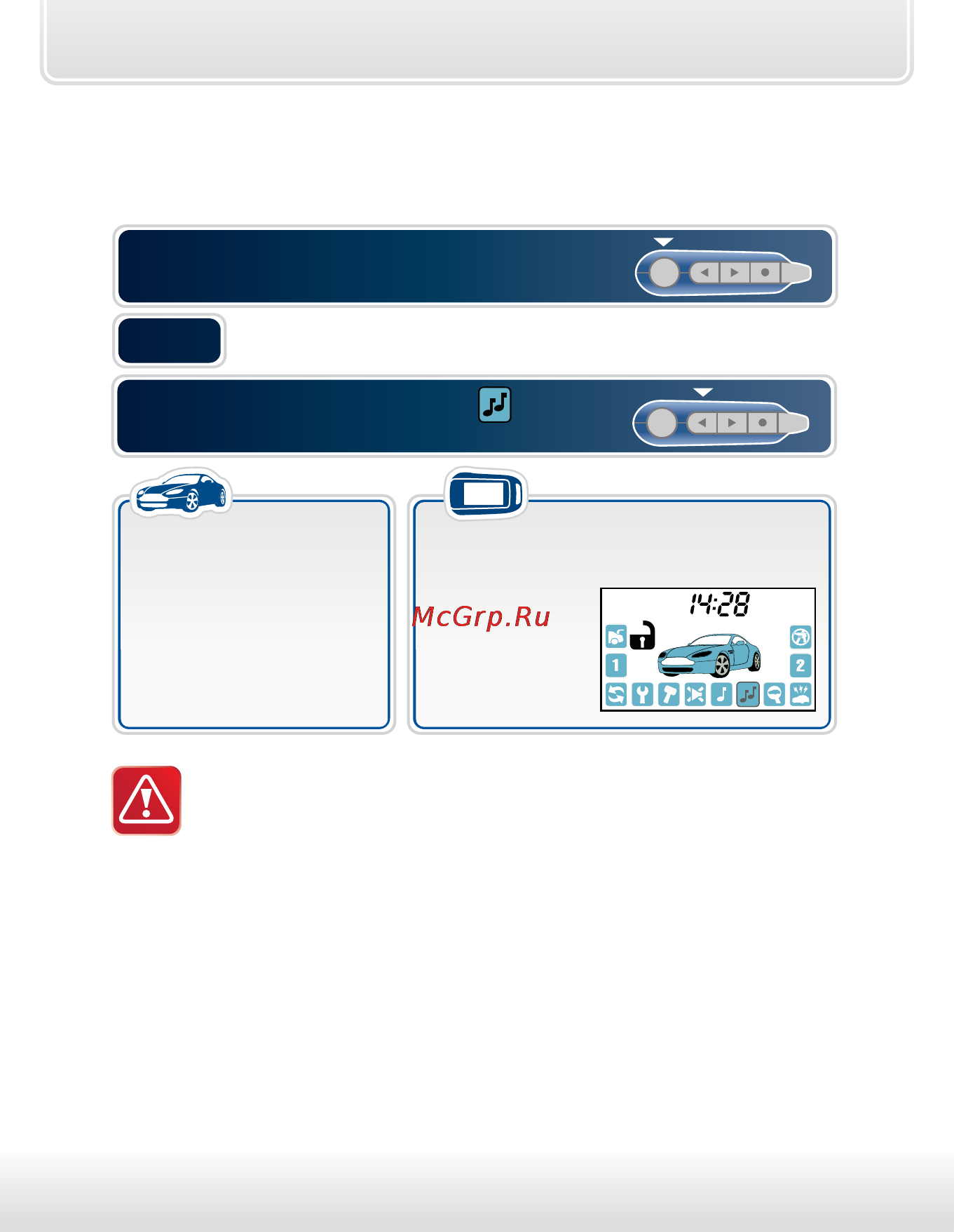

Выключение охраны
с громкими сигналами подтверждения
ИЛИ
• 2 сигнала сирены
• 2 световых сигнала
• замки дверей
откроются
• светодиодный
индикатор погаснет
• 2 звуковых сигнала
• появится индикация
выключенного
режима
охраны
автомобиль
Нажмите на брелке кнопку 1.
Установите курсор на иконку
и нажмите коротко кнопку 2 брелка:
брелок
Если при выключении охраны последуют 3 сигнала сирены
и 3 световых сигнала, это означает, что в режиме охраны
происходило срабатывание датчиков (см. «Самодиагностика
при выключении охраны», стр. 45).
