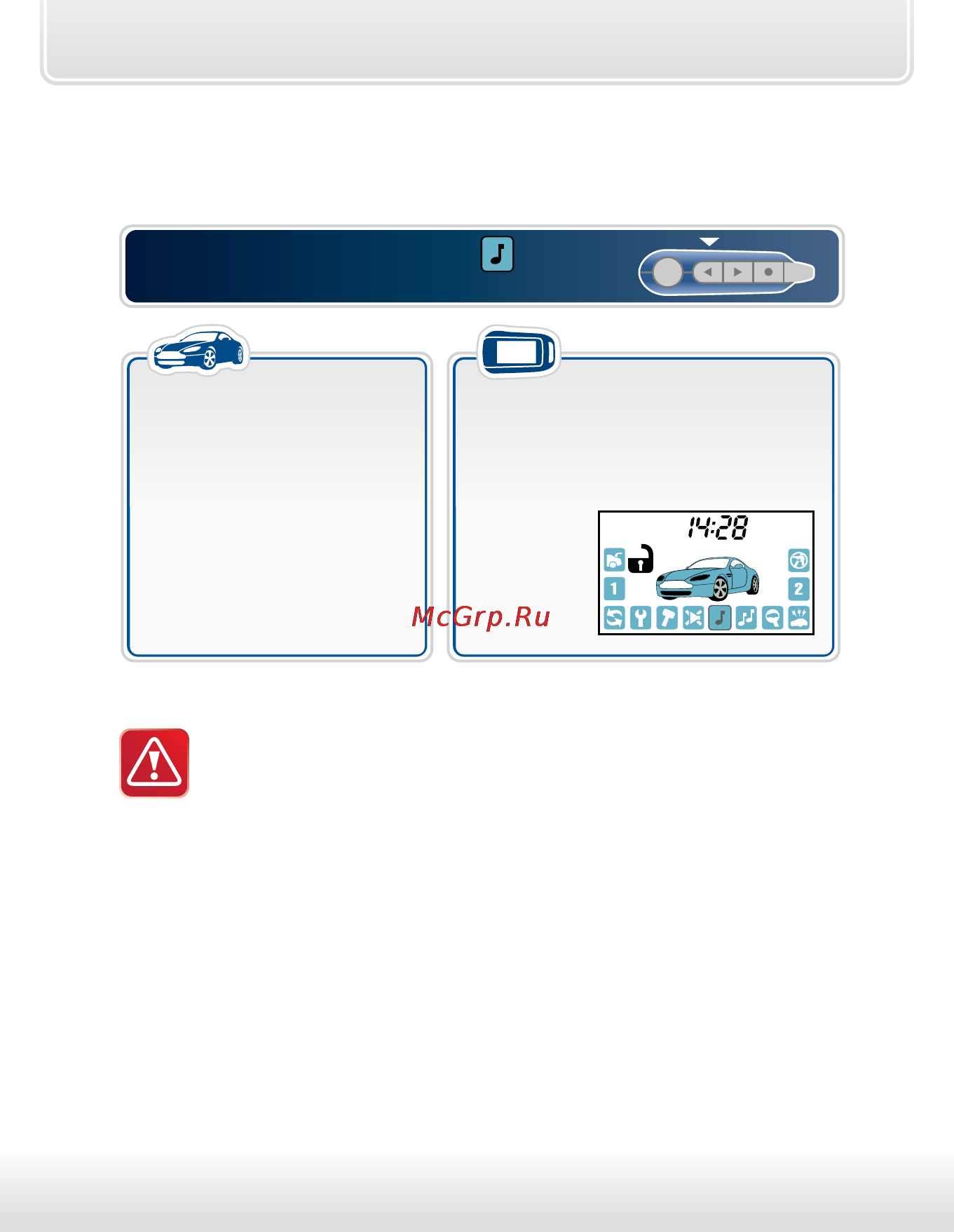

инструкция по эксплуатации
41
Выключение охраны
с тихими сигналами подтверждения
брелок
• 2 тихих сигнала сирены
• 2 световых сигнала
• замки дверей откроются
• светодиодный индикатор
погаснет
• 2 звуковых сигнала
• появится индикация
выключенного режима охраны
автомобиль
Установите курсор на иконку и
нажмите коротко кнопку 2 брелка:
Если при выключении охраны последуют 3 сигнала сирены
и 3 световых сигнала, это означает, что в режиме охраны
происходило срабатывание датчиков (см. «Самодиагностика
при выключении охраны», стр. 45).
