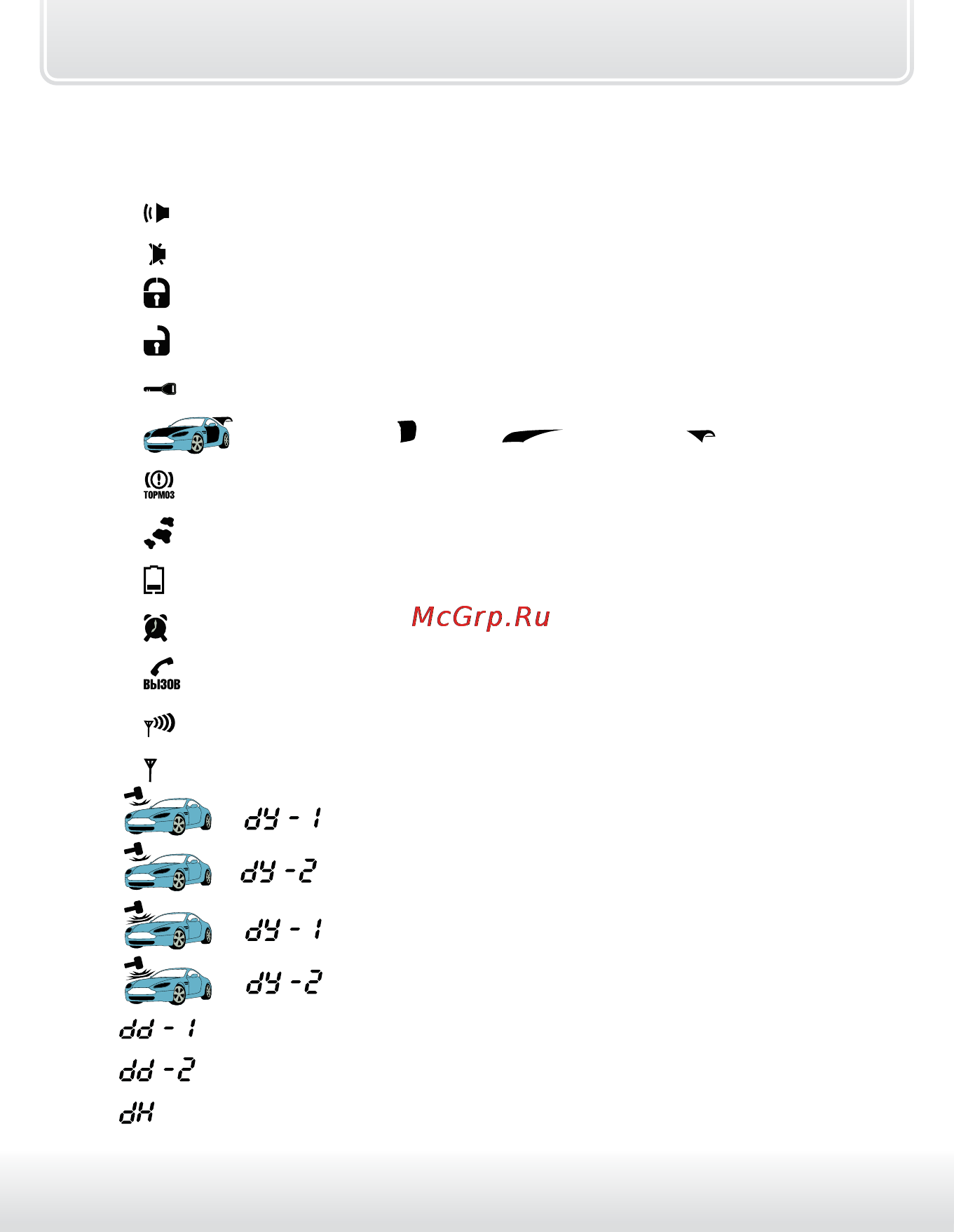

Индикация состояния
автосигнализации и автомобиля
Включен режим охраны со звуковыми сигналами тревоги.
Включен режим бесшумной охраны.
Замки дверей закрыты.
Замки дверей открыты.
Зажигание включено.
Открыты двери , капот , багажник .
Не затянут стояночный тормоз (или нажата педаль тормоза).
Двигатель работает.
Требуется замена элемента питания брелка.
Включен будильник.
Вызов из автомобиля.
Передача команд управления.
Брелок находится в зоне приема сигналов оповещения.
Сработал 1-й уровень датчика удара.
Сработал 1-й уровень дополнительного датчика.
Сработал 2-й уровень датчика удара.
Сработал 2-й уровень дополнительного датчика.
Сработал 1-уровневый дополнительный датчик №1.
Сработал 1-уровневый дополнительный датчик №2.
Сработал датчик наклона.
