12 3A2981
Обслуживание
Комплекты для обслуживания
Комплекты для обслуживания можно заказывать
отдельно.
Чтобы отремонтировать воздушный клапан,
заказывайте деталь № 238853. Детали, входящие в
комплект для обслуживания воздушного клапана,
обозначены звездочкой в чертеже деталей на стр. 17,
например (3*).
Для запасных деталей секции жидкости см. матрицу
комплектов для обслуживания на стр. 15. Детали,
входящие в комплект для обслуживания секции
жидкости, обозначены крестиком в чертеже деталей
на стр. 17, например (4{).
Обслуживание воздушного клапана
Обслуживание воздушного клапана выполняется
указанным ниже образом. См. рис. 5.
1. Произведите снятие давления и отсоедините
пневмолинию от насоса.
2. Удалите четыре винта (14), которые крепят крышку
клапана (7) к центральному корпусу (1).
3. Снимите блок (4) и каретку (2) клапана. Замените
уплотнения П-образного сечения (3). Замените
каретку и блок клапана. При замене каретки клапана
устанавливайте ее по всей длине на одной или
другой стороне.
ПРИМЕЧАНИЕ. Блок клапана, представленный на
рис. 5, предназначен для насосов с пневматическим
двигателем. Если используемый насос оснащен
пневматичес- ким двигателем с электромагнитным
управлением, это действие не выполняется.
Пункты 2, 3, 4, 16 и 17 не требуются.
4. Очистите все загрязненные детали.
5. Чтобы установить на место крышку клапана (7),
расположите ее на достаточном расстоянии, чтобы
не повредить квадратные уплотнительные кольца
(6), и задвиньте крышку (7) в центральную секцию.
6. Установите винты (14) и затяните их с усилием
5,0–5,3 НSм (45–47 дюймо-фунтов). См. раздел
«Последовательность затяжки» на стр. 18.
7. Повторно подсоедините насос.

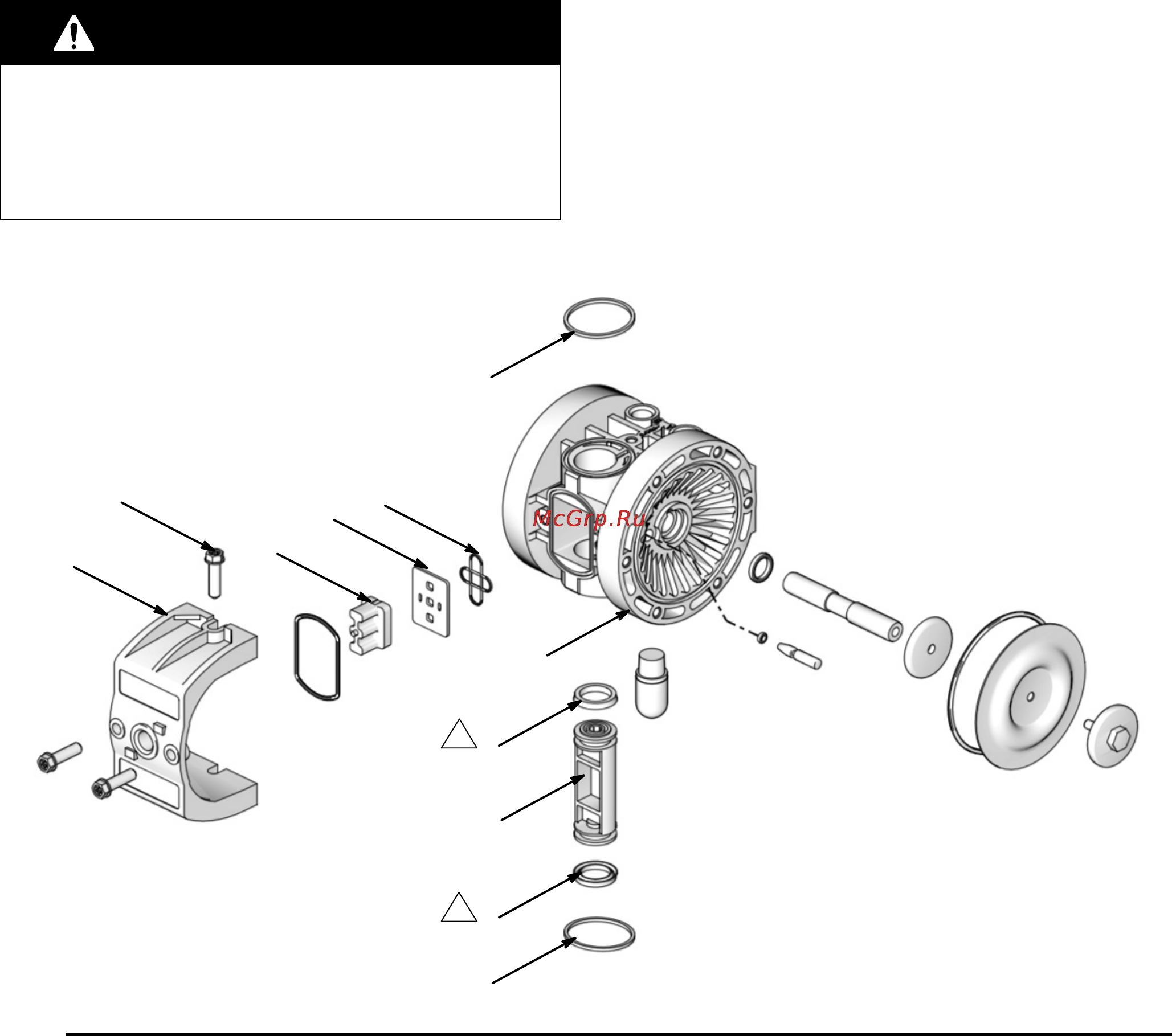

Рис. 5
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения серьезной травмы
выполняйте инструкции раздела «Процедура снятия
давления» на стр. 8 всякий раз, когда в руководстве
содержится уведомление о необходимости снятия
давления.
7
ti10664b
14
2
4
1
3
3
1
1
17
16
6
6
Кромки уплотнений П-образного
сечения (3) должны быть направлены друг
к другу (к центру каретки клапана (2)).
ti10664a
