Graco HUSKY 205 [21/24] Г рафики характеристик
![Graco HUSKY 205 [21/24] Г рафики характеристик](/views2/1193890/page21/bg15.png)
3A2981 21

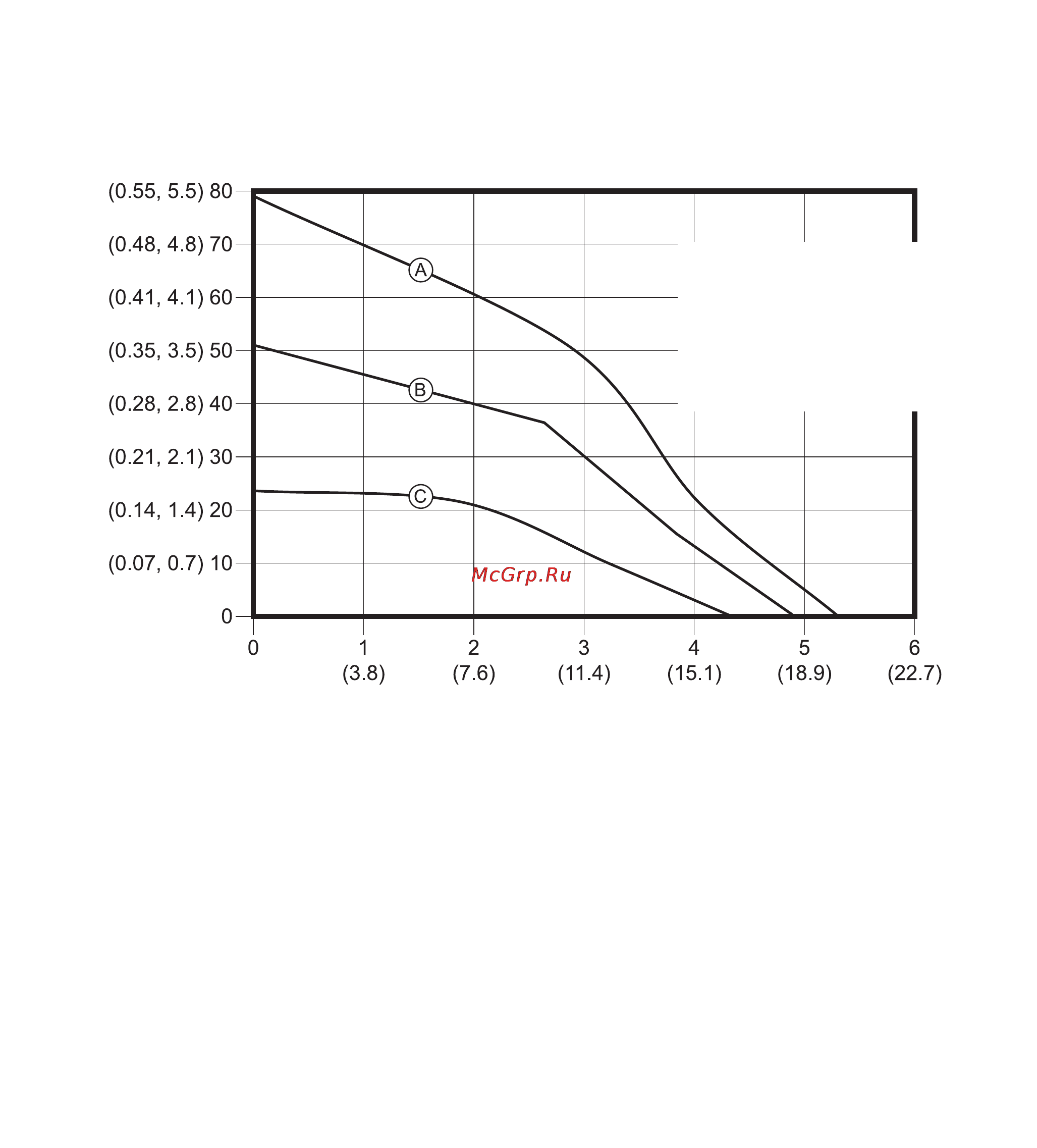

Графики характеристик
Выпускное давление жидкости
в насосе Husky 205
Условия испытаний. Насос испытан водой с
погруженным в жидкость впускным отверстием.
Кривые давления жидкости
A Давление воздуха – 7 бар
(100 фунтов/кв. дюйм; 0,7 МПа)
B Давление воздуха – 4,8 бар
(70 фунтов/кв. дюйм; 0,48 МПа)
C Давление воздуха – 2,8 бар
(40 фунтов/кв. дюйм; 0,28 МПа)
Для того чтобы определить выпускное давление
жидкости (фунты на кв. дюйм/МПа/бар) при определенном
расходе жидкости (гал/мин; л/мин) и рабочем давлении
воздуха (фунты на кв. дюйм/МПа/бар), выполните указанные
ниже действия.
1. Найдите показатель расхода жидкости в нижней части
графика.
2. Проведите вертикальную линию до пересечения с
выбранной кривой выпускного давления жидкости.
3. Прочтите на шкале слева показатель выпускного
давления жидкости.
РАСХОД ЖИДКОСТИ, гал/мин (л/мин)
ВЫПУСКНОЕ ДАВЛЕНИЕ ЖИДКОСТИ, фунты/кв. дюйм (МПа, бар)
