4 3A2981
Установка
Затяжка резьбовых крепежных элементов
перед первым использованием
Перед использованием насоса впервые проверьте и
подтяните все наружные крепежные элементы. См.
раздел «Последовательность затяжки», стр. 18. После
первого дня работы подтяните крепежные элементы.
Хотя интенсивность эксплуатации насоса может
различаться, общей рекомендацией является подтяжка
крепежных элементов через каждые два месяца.
Нанесите на все наружные резьбы совместимый с
жидкостью герметик. Надежно затягивайте все
соединения во избежание у т е ч к и в о з д у х а и л и ж и д к о с т и .
Во избежание искрения заземлите насос и остальное
оборудование, используемое или находящееся в зоне
перекачивания жидкости. Изучите местные
электротехнические правила и нормы, содержащие
детальные инструкции по заземлению
соответствующего оборудования в данном регионе.
Инструкции по заземлению ацеталевого насоса
Для насосов из полипропилена и PVDF
см. предупреждение выше.
Заземлите все оборудование.
Насос.
Соедините провод заземления (A) и зажим, деталь
№ 222011. См. рис. 1. Точки заземления насоса находятся
на коллекторе между впускным и выпускным
отверстиями. Воспользуйтесь гайк ой (B) и бо лт ом (C),
предоставляемыми вместе с насосом, и установите
насос указанным ниже образом.
1. Поместите гайку в соответствующий улавливатель в
нижней части коллектора.
2. Вставьте болт через петлеобразный конец провода
заземления.
3. Вставьте болт через отверстие в коллекторе насоса
и прикрепите к гайке, установленной в действии 1.
4. Подсоедините конец заземляющего провода с
зажимом к фактическому грунтовому заземлению.

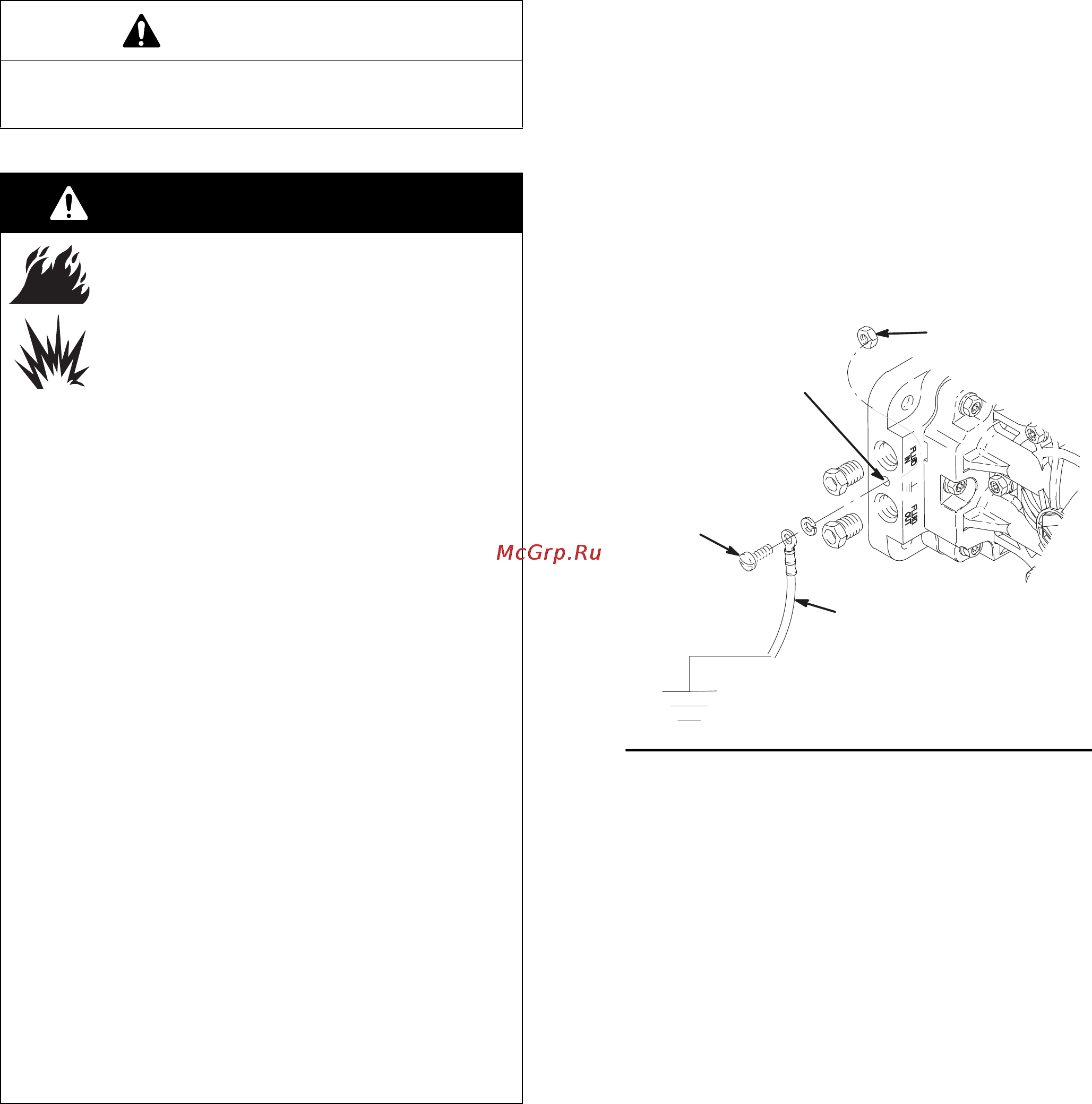

Рис. 1
•
Ш л а н г и д л я во з д у х а и жи д к о с т и .
Используйте только
заземленные шланги. Для обеспече- ния надежности
заземления совокупная длина используемых шлангов
должна составлять не более 150 м (500 футов).
•
Воздушный компрессор.
Следуйте рекомендациям
производителя.
•
Все емкости для растворителя, используемого при
промывке.
Выполняйте местные нормы и правила.
Используйте только металлические
токопроводящие заземленные емкости. Не ставьте
емкость на не проводящую ток поверхность,
например на бумагу или картон, так как это нарушит
целостность заземления.
•
Контейнер для подачи жидкости.
Выполняйте
местные нормы и правила.
ВНИМАНИЕ!
Во избежание повреждения насоса не перетягивайте
соединения фитингов с насосом.
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА
Насос должен быть заземлен. Перед
эксплуатацией насоса заземлите систему,
как описано ниже. Прочтите также раздел
«ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА» на
стр. 3.
Ацеталевый
насос содержит волокна нержавеющей
стали, которые делают смачиваемые детали
токопроводящими. Подсоединение провода
заземления к одному из мест заземления
обеспечивает заземление смачиваемых деталей.
Насосы из полипропилена
и PVDF
не
проводят ток.
При перекачивании токопроводящих
легковоспламеняемых жидкостей
всегда
заземляйте
всю гидравлическую систему, обеспечивая
электрический путь к фактическому грунтовому
заземлению. См. рис. 1.
Никогда
не используйте насос
из полипропилена или PVDF с непроводящими ток
горючими жидкостями согласно требованиям
местных правил противопожарной безопасности.
Проконсультируйтесь с поставщиком жидкости
относительно ее токопроводности или удельного
сопротивления.
Во избежание опасности возгорания согласно
законодательству США (NFPA 77, «Статическое
электричество») рекомендуется токопроводность
больше 50 x 10
-12
сименс/метр (мо/метр) во всем
диапазоне рабочих температур.
Проконсультируйтесь с поставщиком жидкости
относительно ее токопроводности или удельного
сопротивления. Удельное сопротивление должно
быть менее 2 x 10
12
омосантиметров.
A
C
заземляющее
отверстие
B
06179A
