Graco HUSKY 205 [7/24] Установка
![Graco HUSKY 205 [7/24] Установка](/views2/1193890/page7/bg7.png)
3A2981 7

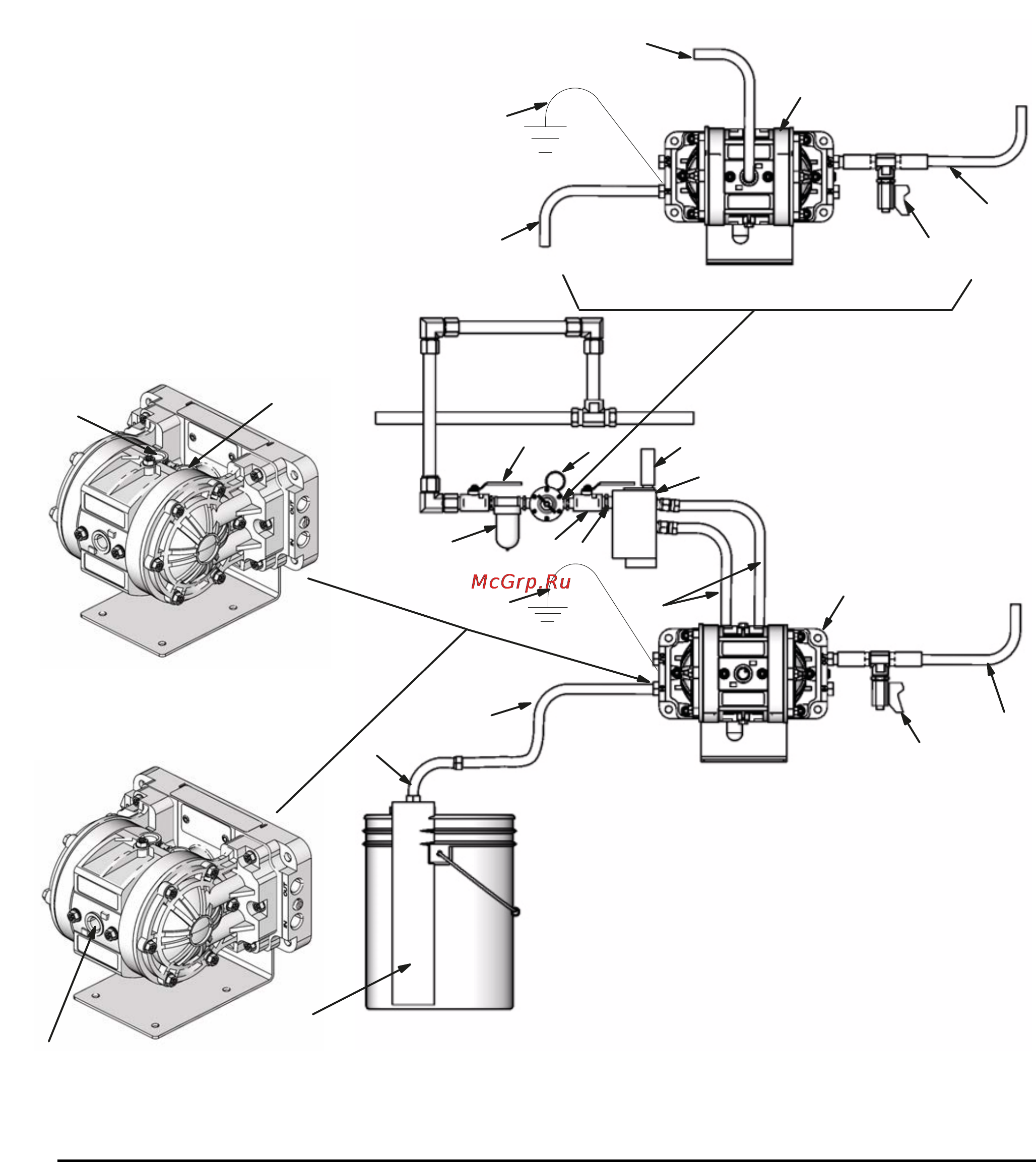

Установка
Рис. 4
C
J
L
N
T
Y
A
U
E
H
B
G
F
C
J
N
A
L
L
C
Y
ОБОЗНАЧЕНИЯ
A Насос Husky 205
B Главный воздушный клапан стравливающего типа
(требуется для насоса)
C Пневмолинии
EГлавный воздушный клапан (для принадлежностей)
F Фильтр пневмолинии
G Глушитель
H Регулятор расхода воздуха в насосе
J Клапан слива жидкости (необходим со стороны
выпуска жидкости из насоса)
L Линия всасывания жидкости
N Шланг подачи жидкости
T Переходник для отверстия в баке
U 4‐ходовой электромагнит
Y Провод заземления (обязательный компонент)
Инструкции по установке см. на стр. 4.
Пневмолиния к
отверстию A
Пневмолиния к
отверстию B
Вид воздушного клапана изнутри
(для наглядности показан вертикально)
Вид удаленного электромагнита
С дистанционным
электромагнитным управлением
С внутренним управлением с
помощью воздушного клапана
Пневмолиния к впуску
ti10663a
