22 3A2981
Графики характеристик

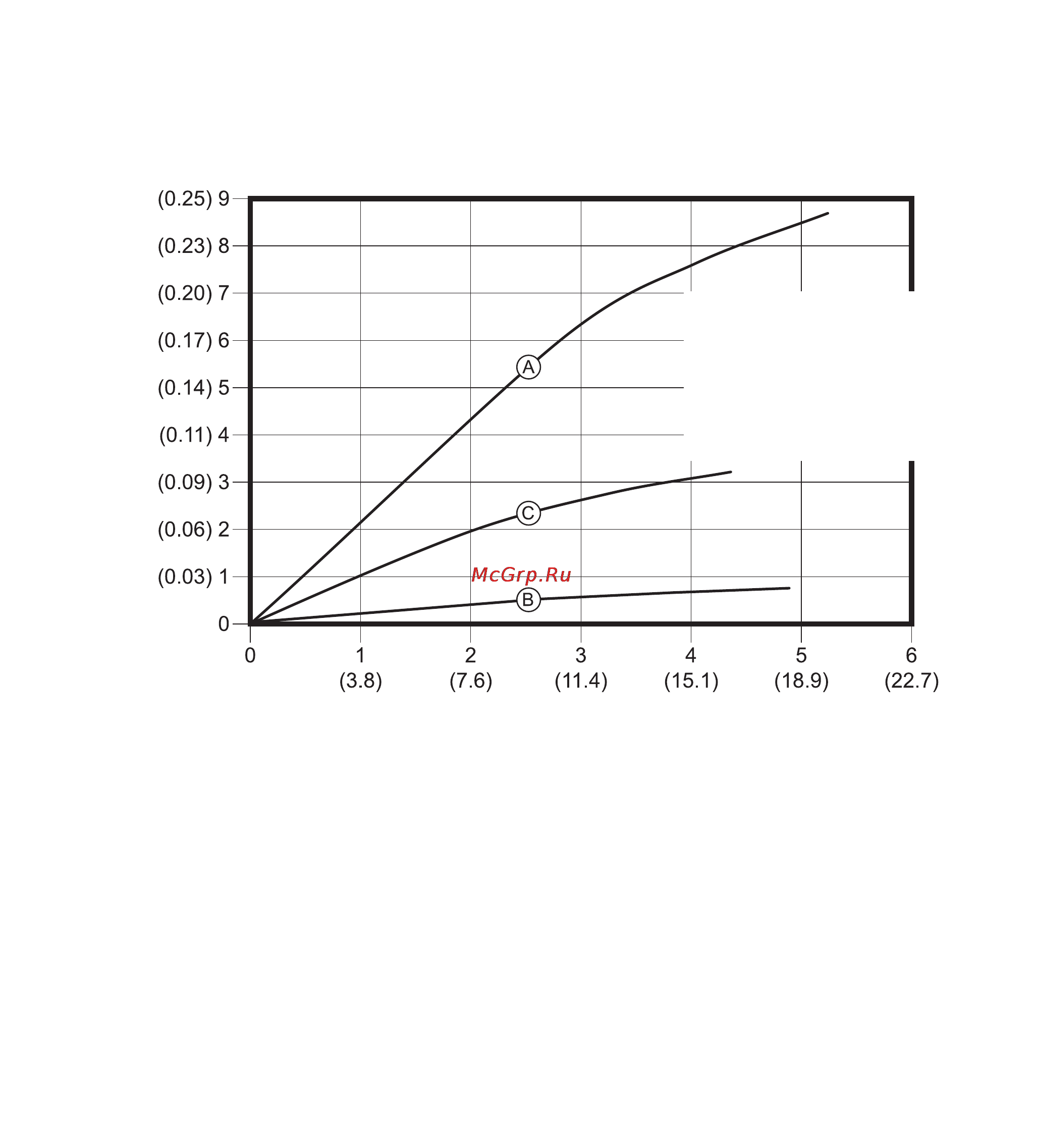

Расход воздуха в насосе
Husky 205
Условия испытаний. Насос испытан водой с
погруженным в жидкость впускным отверстием.
Кривые давления жидкости
A Давление воздуха – 7 бар
(100 фунтов/кв. дюйм; 0,7 МПа)
B Давление воздуха – 4,8 бар
(70 фунтов/кв. дюйм; 0,48 МПа)
C Давление воздуха – 2,8 бар
(40 фунтов/кв. дюйм; 0,28 МПа)
Для того чтобы определить расход воздуха насосом
(ст. куб. футы/мин или м
3
/мин) при определенном расходе
жидкости (гал/мин или л/мин) и давлении воздуха (фунты на
кв. дюйм/МПа/бар), выполните указанные ниже действия.
1. Найдите показатель расхода жидкости в нижней части
графика.
2. Проведите вертикальную линию до пересечения с
выбранной кривой расхода воздуха.
3. Прочтите на шкале слева показатель расхода воздуха.
РАСХОД ЖИДКОСТИ, гал/мин (л/мин)
РАСХОД ВОЗДУХА, ст. куб. футы/мин (куб. метры/мин)
