18 3A2981

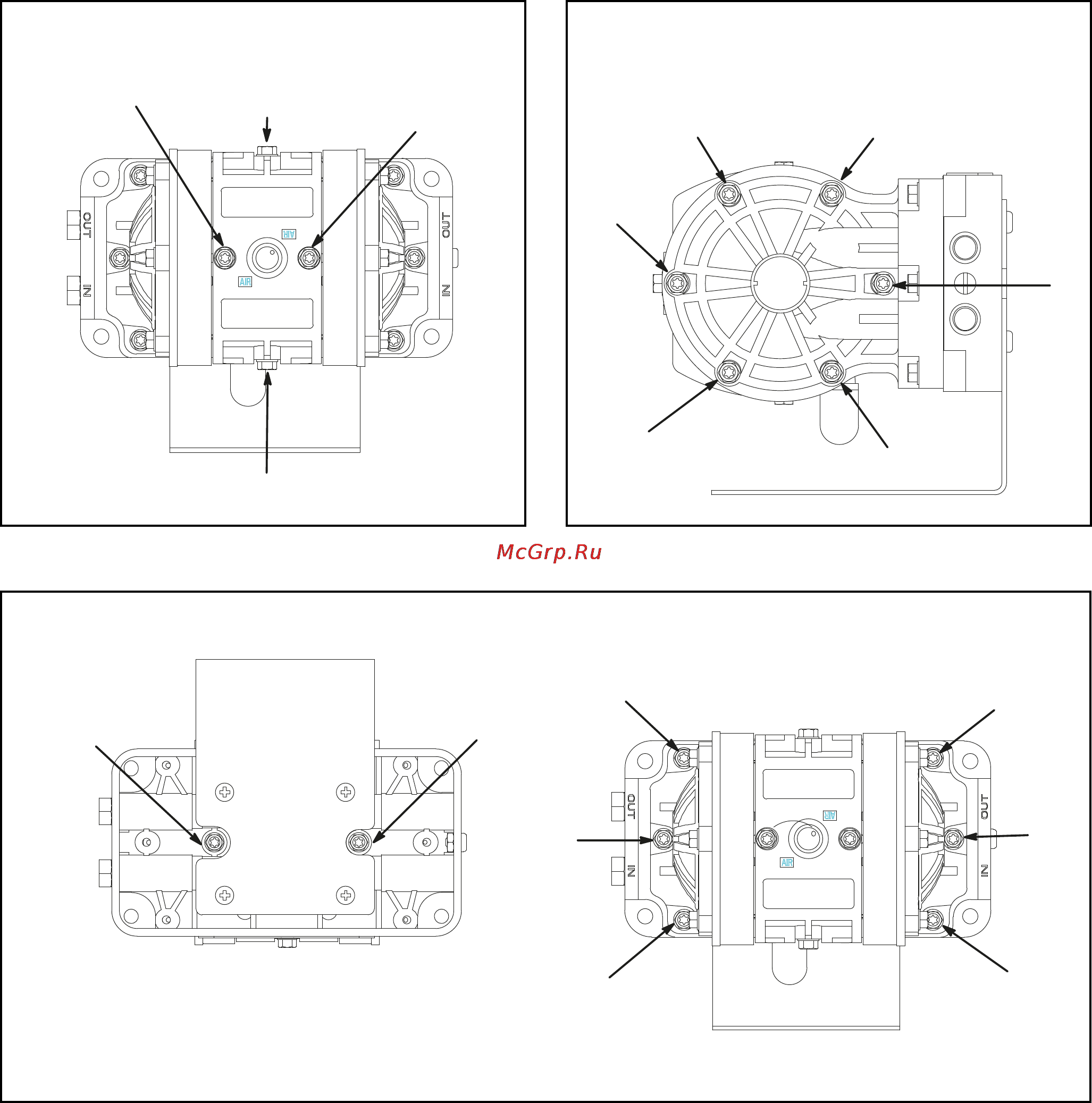

Последовательность затяжки
Для надлежащей установки всегда придерживайтесь последовательности затяжки во всех случаях, когда необходимо
затянуть винты.
1
2
3
4
1. Крышка клапана
Затяните болты с усилием 5,0–5,3 НS м
(45–47 дюймо-фунтов)
9
6
7
5
10
8
2. Левая/правая крышка секции жидкости
Затяните болты с усилием 4,7–5,3 НS м
(42–47 дюймо-фунтов)
11, 19
12, 20
13
14
15
16
17
18
3. Коллектор и центральная секция
Затяните болты с усилием 4,7–5,3 НSм (42–47 дюймо-фунтов)
Вид сзади Вид Спереди
