3A2981 17
Детали
Обратный клапан (столбец 5 матрицы) Мембрана (столбец 6 матрицы)
Сим-
вол
Сп-
рав.
№ де-
тали
Описание Кол-
во
2 20 241134 КЛАПАН, обратный; ацеталь 4
21 113566 КОЛЬЦО, уплотнительное 4
9 20 240896 КЛАПАН, обратный;
полипропилен
4
21 113566 КОЛЬЦО, уплотнительное 4
A 20 240897 КЛАПАН, обратный; PVDF 4
21 113566 КОЛЬЦО, уплотнительное 4
Сим-
вол
Сп-
рав.
№ де-
тали
Описание Кол-
во
1 30 191402 МЕМБРАНА; ПТФЭ
(для всех насосов Husky 205)
2
6 30 196385 МЕМБРАНА; Santoprene® 2
Используется только в ацеталевых моделях.
Затяните с усилием 5,0–5,3 НSм (45–47 дюймо-фунтов). См. раздел «Последовательность затяжки» на стр. 18.
Кромки уплотнений П-образного сечения (3) должны быть направлены друг к другу, к центру каретки клапана (2).
Затяните с усилием 2,2 НSм (20 дюймо‐фунтов).
Затяните с усилием 4,7–5,3 НSм (42–47 дюймо-фунтов). См. раздел «Последовательность затяжки» на стр. 18.
Затяните с усилием 3,2–3,7 НSм (28–33 дюймо-фунтов). См. раздел «Последовательность затяжки» на стр. 18.
Убедитесь в том, правильно вставлен в паз

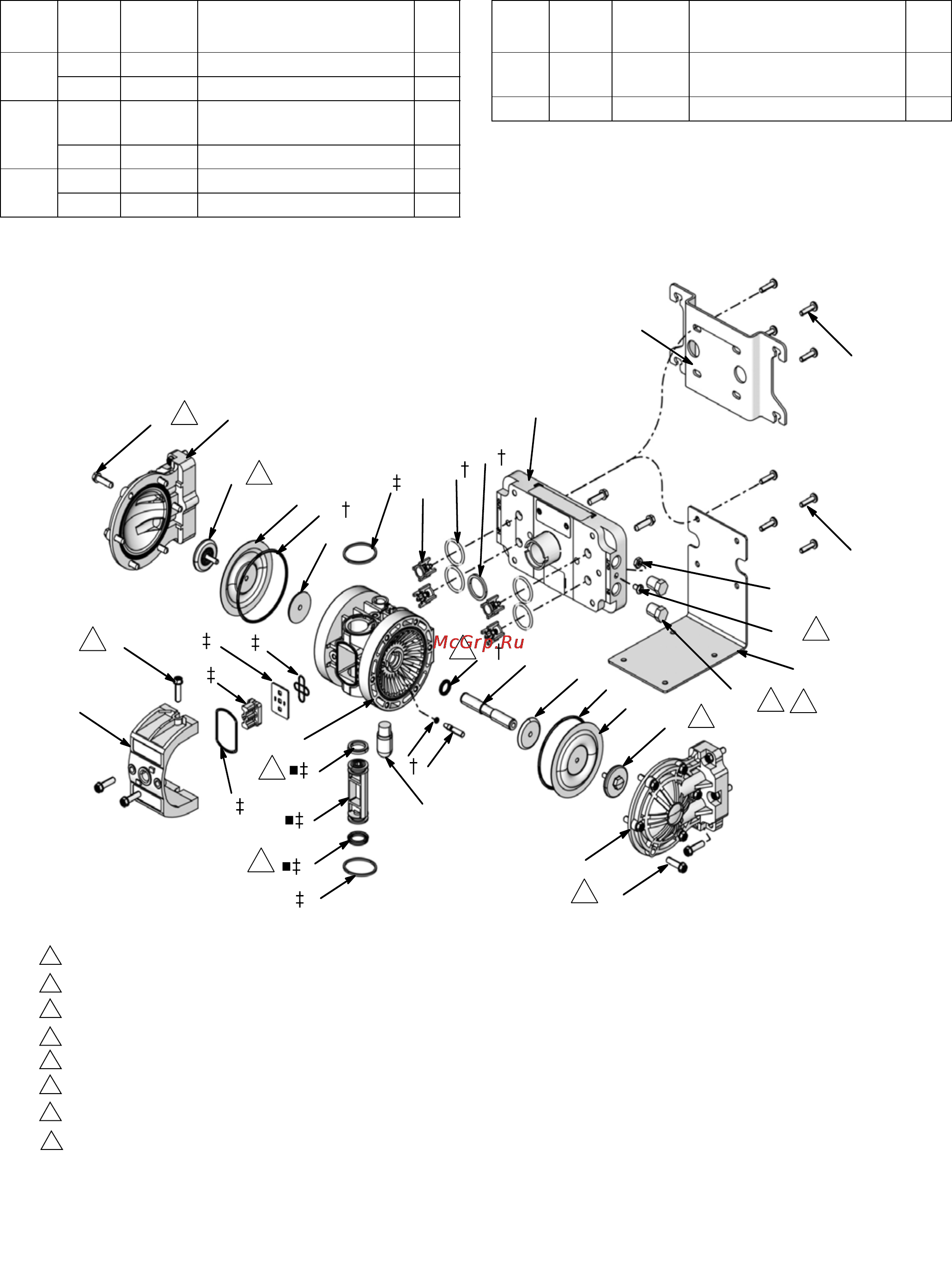

Деталь в разобранном виде. Эти заглушки поставляются для закрытия двух неиспользуемых отверстий в коллекторе.
J Э т и д е т а л и н е л ь з я з а к а з а т ь о т д е л ь н о . О н и п о с т а в л я ю т с я п р е д в а р и т ельно собранными и входят в комплект для обслуживания воздушного
клапана 238853.
* Эти детали входят в комплект для обслуживания воздушного клапана 238853, который можно приобрести отдельно.
{ Эти детали входят в комплект для обслуживания секции жидкости D010xx, который можно приобрести отдельно.
} Эти детали входят в комплектацию насоса со встроенным воздушным клапаном (исключительно).
1
3
4
5
6
7
8
4
8
21
20
* 2
1
8
9
50
11
12
7
10
50
51
51
52
54
55
30
30
57
57
58
1
15
58
53
9
* 3
*
6
*
4
5
*
6
*
5
ti10666c
11
14
3
59
* 17
* 16
60
61
7
7
6
* 3
4
6
61
60
9
