6 3A2981
Установка
Пневмолинии
1. Установите принадлежности пневмолинии на стене
или кронштейне. Убедитесь в том, что пневмолиния,
обеспечивающая подачу воздуха к
принадлежностям, заземлена.
a. Скорость работы насоса можно контролировать
одним из двух указанных ниже способов. Для
контроля с воздушной стороны установите
регулятор расхода воздуха. Для контроля со
стороны жидкости установите клапан жидкости
рядом с выпуском.
b. Установите главный воздушный клапан
стравливающего типа за регулятором расхода
воздуха и используйте его для стравливания
скопившегося воздуха. См. предупреждение
«Главный воздушный клапан
стравливающего типа и клапан слива
жидкости» выше. Установите еще один главный
воздушный клапан стравливающего типа перед
всеми принадлежностями пневмолинии и
используйте этот клапан для изоляции данных
п р ин а дл е ж но с те й в о вр е м я о чи с тк и и р е мо н т а
оборудования.
c. Фильтр пневмолинии удаляет вредные
загрязняющие вещества и влагу из подаваемого
сжатого воздуха.
2. Установите гибкий шланг для воздуха между
принадлежностями и впуском воздуха в насосе.
Ввинтите фитинг пневмолинии во впуск для воздуха.
3. Не ограничивайте выпуск отработанного воздуха из
соответствующего отверстия. Это может привести к
хаотичной работе насоса.
Линии жидкости

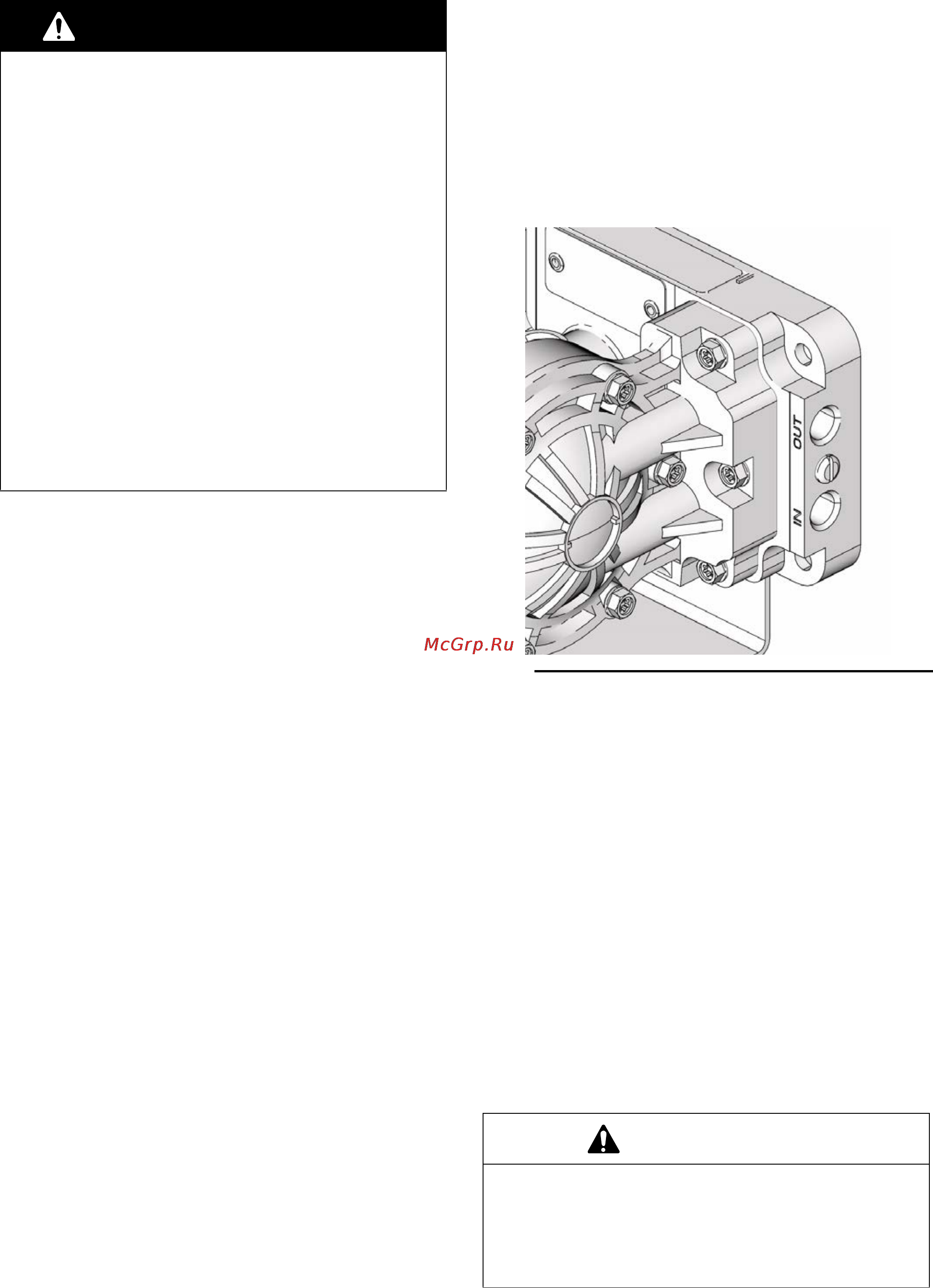

Рис. 3. На каждом конце коллектора жидкости
располагаются отверстия IN (впуск) и OUT (выпуск) для
жидкости. ПРИМЕЧАНИЕ. Убедитесь в том, что
отверстие OUT (выпуск) в коллекторе жидкости
направлено вверх. Это обеспечит надлежащее
заполнение насоса. Впускную и выпускную линии
жидкости можно подключить с одного конца или с
противоположных концов коллектора. Закройте
неиспользуемые отверстия заглушками
(предоставляются).
Рис. 3
Стандартная установка
Схемы установки, показанные на рис. 4, являются лишь
руководствами для выбора и установки насоса. Они не
являются фактическими конструкциями системы.
Компоненты стандартной установки (не
предоставляются компанией Graco).
• Для работы электромагнита: четырехходовой
3‐позиционный электромагнитный клапан с
5 отверстиями 1/4 дюйма или два 3-позиционных
3-ходовых клапана. Серия Mac 44 (4-ходовой) или 35
(3-ходовой). Так или иначе, если система не
работает, следует выполнять снятие давления
воздуха.
• ПЛК или таймер. Обратитесь за консультацией к
местному дистрибьютору промышленных средств
управления.
ПРЕДУПРЕЖДЕНИЕ
Главный воздушный клапан стравли- вающего
типа и клапан слива жидкости
Система должна оснащаться главным воздушным
клапаном стравливающего типа и клапаном слива
жидкости.
Главный воздушный клапан стравливающего типа
сбрасывает воздух, задержанный между клапаном и
насосом. Скопившийся воздух может привести к
неожиданному срабатыванию насоса, что может
нанести серьезную травму, включая попадание брызг
в глаза или на кожу, повреждение движущимися
частями или загрязнение опасными жидкостями.
Клапан слива жидкости снижает риск получения
серьезной травмы, включая попадание брызг в глаза
или на кожу, а также загрязнение опасными
жидкостями. Установите клапан слива жидкости
рядом с выпуском жидкости насоса, чтобы сбрасывать
давление в шланге в случае его закупорки.
ВНИМАНИЕ!
Для работы электромагнита: отработанный
материал должен отводиться из насоса через
электромагнитный клапан. Если такая работа не будет
обеспечена, это может привести к повреждению
мембран.
ti10661a
