12
1.4.5. Функция антиблокировки насосов и отводящего клапана
Если котел остается неактивным и при условии, что:
- регулятор 2 не находится в позиции OFF
- котел не отключен от электросети
раз в 24 часа включаются и работают на протяжении нескольких секунд циркуляционный и насос контура ГВС а также клапаны
отводящий и двухходовой, во избежание их блокировки.
1.4.6. Работа с пультом дистанционного управления (опция)
К котлу может подключаться Пульт дистанционного управления (опция, поставляемый производителем котлов), с помощью которого
можно управлять многими параметрами работы котла осуществляя:
• выбор режима работы котла;
• выбор желаемой комнатной температуры
• выбор желаемой температуры воды системы отопления
• выбор желаемой температуры ГВС
• программацию времени включения контура отопления и подключения накопителя
• разблокировку котла
• диагностику котла
и др.
Для подключения Пульта дистанционного управления смотреть разел 3.2.14.
Использовать только подлинные Пульты, поставляемые производителем котлов.
Использование утройств, поставляемых другим производителем, может нарушить бесперебойную работу Пульта
дистанционного управления или котла.
1.4.7. Работа с подключенным датчиком температуры внешней среды (опция)
К котлу может подключаться датчик, измеряющий температуру внешней среды (опция, поставляемый производителем котла по
желанию клиента).
Получив информацию о температуре внешней среды, котел самостоятельно регулирует температуру системы отопления: повышая
ее при снижении температуры внешней среды и снижая - при повышении, что позволяет снизить потребление топлива, а также
повысить комфортность помещения (работа котла в режиме саморегуляции называется «погодозависимое терморегулирование»).
Изменение температуры подачи на контур отопления происходит в соответствии с программой заложеной в микропроцессоре
электронной платы котла.
Если к котлу подключен датчик температуры внешней среды, регулятор 4
теряет свою роль – выбор темпераратуры воды подачи на контур отоплентя
и выполняет функцию регулятора фиктивной комнатной температуры (рис.
3), то есть теоретически желаемая комнатная температура.
Во время установки желаемой температуры, на дисплее LCD появляется
мигающий символ фиктивной комнатной температуры
и демонстрируется показатель, который
устанавливается.
Крайняя левая позиция регулятора 4 соответствует 15°C фиктивной комнатной температуры,
- позиция «9 часов» 18°C; - позиция «12 часов» 25°C - позиция «3 часа» 32°C
Крайняя правая позиция регулятора соответствует 35°C. Для оптимальной регуляции комнатной
температуры, рекомендуется позиция приближающаяся к 20°C.
Использовать только датчики температуры внешней среды, поставляемые производителем.
Употребляя датчики температуры внешней среды поставляемые другим производителем, можно нарушить
работу котла или повредить сам датчик.
рис. 4
25
18 32
15 35
рис. 3

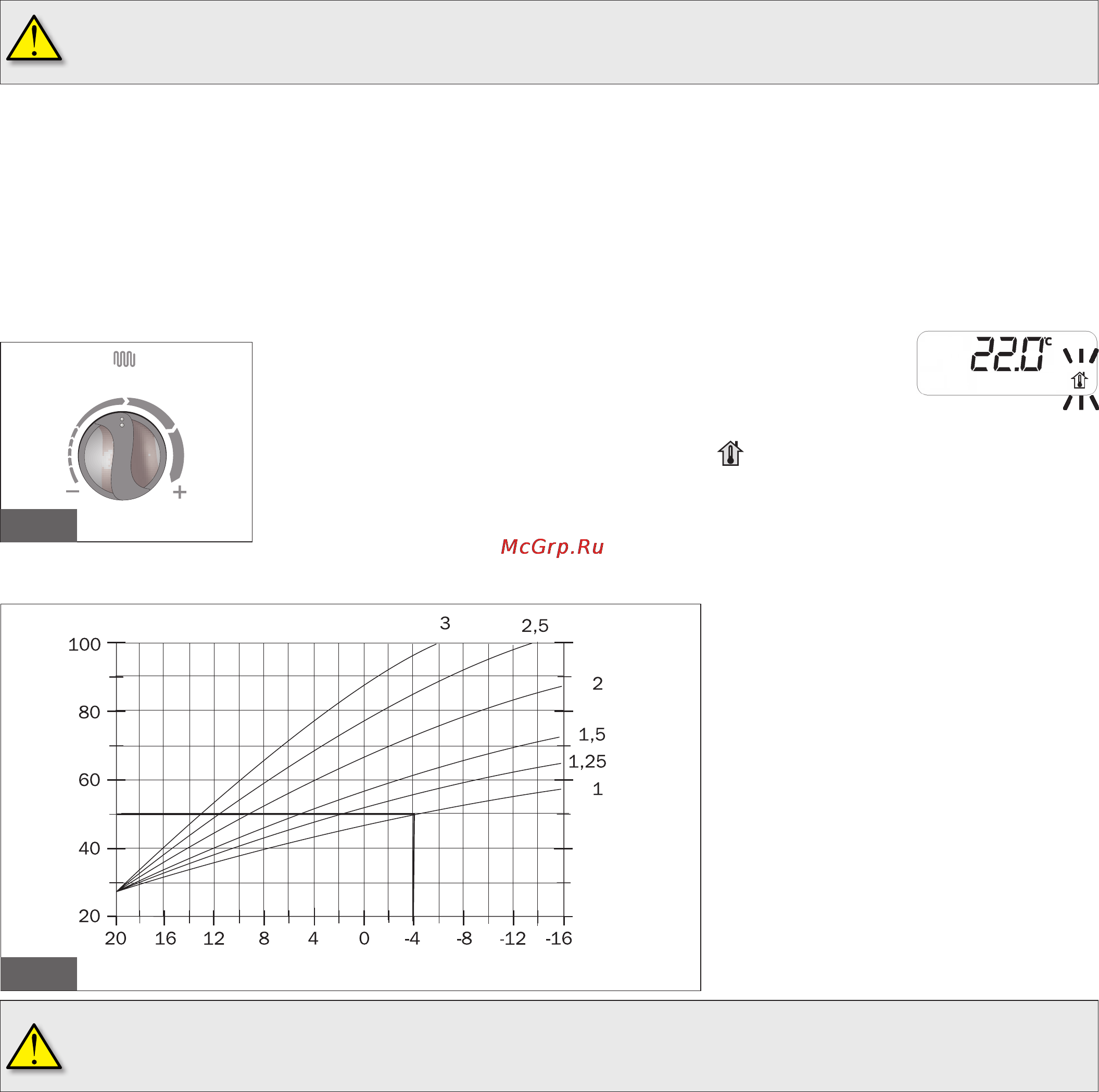

На рисунке 4 представлены
температурные кривые для фиктивной
комнатной температуры, установленной
на уровне 20°C.
При увеличении или уменьшении этого
значения с помощью регулятора
4,
кривые смещаются соответственно вверх
или вниз от установленного значения.
К примеру, выбрав кривую
соответсвующую параметру 1, при
установленной фиктивной температуре
20°C, и температуре внешней среды -4°C,
температура подачи составит 50°C.
Температура подачи (°C)
Температура внешней среды (°C)
Коэффициент
терморегуляции
