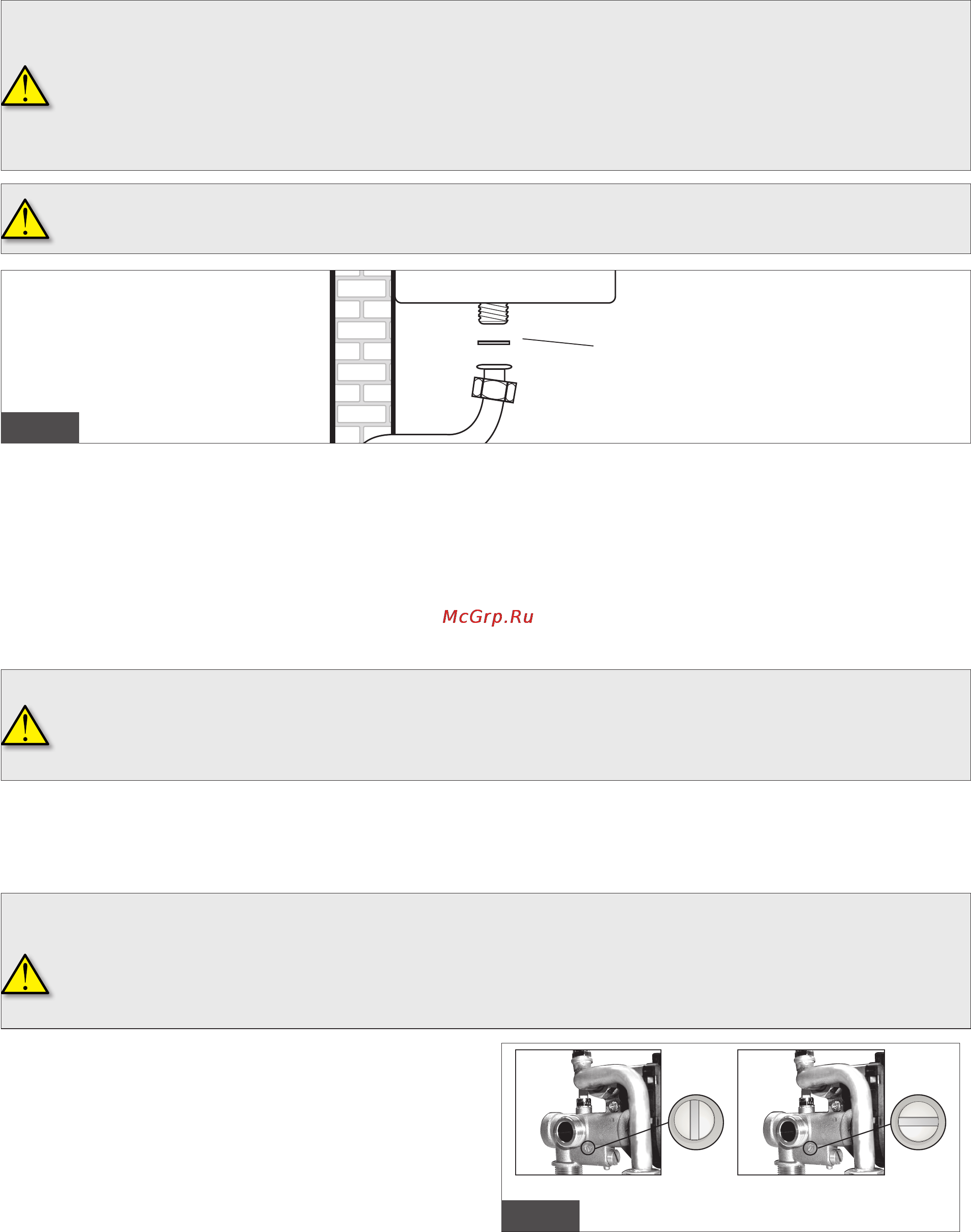

3.2.9. Подключение к газовой сети
Сечение трубы подающей газ должно быть равным или больше, чем сечение трубы, используемой внутри котла.
Сечение применяемой трубы зависит от ее длины, типа газовой трассы и расхода газа. Все это необходимо должным образом
учитывать при установке котла.
При подключении к газовой сети необходимо соблюдать требования действующих норм и стандартов cтpaны уcтaнoвки,
которые считаются полностью изложенными в данном руководстве.
Следует помнить, что перед вводом в действие внутренней системы распределения газа, т. е. перед подключением
к счетчику, необходимо проверить герметичность данной системы.
Если часть газовой трассы проходит в стене, обязательно проверьте ее герметичность еще до конечного монтажа,
перед осуществлением закрытия трубы в стене.
Запрещается проверять герметичность с помощью горючего газа; для этой цели рекомендуется использовать
воздух или азот.
После поступления газа в систему запрещается определять места утечки газа с помощью пламени.
Для этой цели необходимо использовать соответствующие продукты, предлагаемые в торговой сети.
При подключени котла к линии подачи ГАЗА, НЕОБХОДИМО использовать накидную гайку с применением
прокладки в стыковой полости (рис. 19), соответственных размеров и из специального материала. НЕ ДОПУСКАЕТСЯ
использование тефлоновой ленты, пакли и других подручных материалов для уплотнения резьбы.
3.2.10. Подключение к гидравлической сети
Перед установкой котла, рекомендуется провести очистку системы, с целью удаления засорений, или элементов, которые могли бы
повредить циркуляционный насос или теплообменник (смотри параграф 3.2.4.).
КОНТУР ОТОПЛЕНИЯ
Трубы подачи и возврата из контура отопления должны подключаться с помощью соответствующих патрубков 3/4” М и R (рис. 6 и 7).
При расчете размеров труб контура отопления необходимо учитывать потери давления, возникающие в радиаторах, в
термостатических клапанах, в стопорных клапанах батарей и естественные потери, зависящие от конструкции самой системы.
Рекомендуется выводить сток предохранительного клапана котла, в канализацию.
При отсутствии такого вывода, возможное открытие предохранительного клапана может привести к затоплению
помещения, в котором установлен котел.
Производитель не несет никакой ответственности за ущерб, возникший в результате несоблюдения данной меры
предосторожности.
КОНТУР ГВС
Трубы подачи холодной воды и выхода ГВС должны подключаться с помощью соответствующих патрубков диаметром 1/2” F и C
(рис. 6 и 7). Частота проведения чистки вторичного пластинчатого теплообменника зависит от степени жесткости воды.
В зависимости от степени жесткости используемой воды, следует рассматривать необходимость применения
специальных бытовых установок для дозировки продуктов, смягчающих питьевую воду согласно требованиям
санитарных норм.
При жесткости воды свыше 20 °F, рекомендуется обязательно производить ее обработку с целью смягчения.
Поступающая из обычных установок смягчения, вода может - по показателю pH - быть несовместимой с
некоторыми компонентами отопительной системы.
3.2.11. Регулируемый байпас
Котел оснащен регулируемым и отключаемым, с помощью
специального винта, байпасом.
На рисунке 20 A изображено положение регулируемого винта для
oтключения байпаса.
На рисунке 20 B изображено положение регулируемого винта для
oткрытия байпаса.
Котел поставляется производителем с oтключенным
байпасом.
ПРОКЛАДКА
рис. 19
Бaйпac
oтключен
Бaйпac
откpыт
рис. 20
A B
