29
3.2.8.2. Измерения
Коаксиальная система
Для определения КПД горения следует выполнить следующие операции:
• измерить температуру воздуха для горения через отверстие 1 (смотри
рис. 18 А)
• измерить температуру дымoвых газов и содержание CO
2
через
отверстие 2 (смотри рис. 18 А)
Проводить данные измерения необходимо при работающем котле.
Раздельная система
Для определения КПД горения следует выполнить следующие операции:
• измерить температуру воздуха, поступаемого для горения, через
отверстие 2 (смотри рис 18 В).
• измерить температуру дымoвых газов и содержание CO
2
через
отверстие 1 (см. рис 18 B).
Проводить данные измерения необходимо при работающем котле.

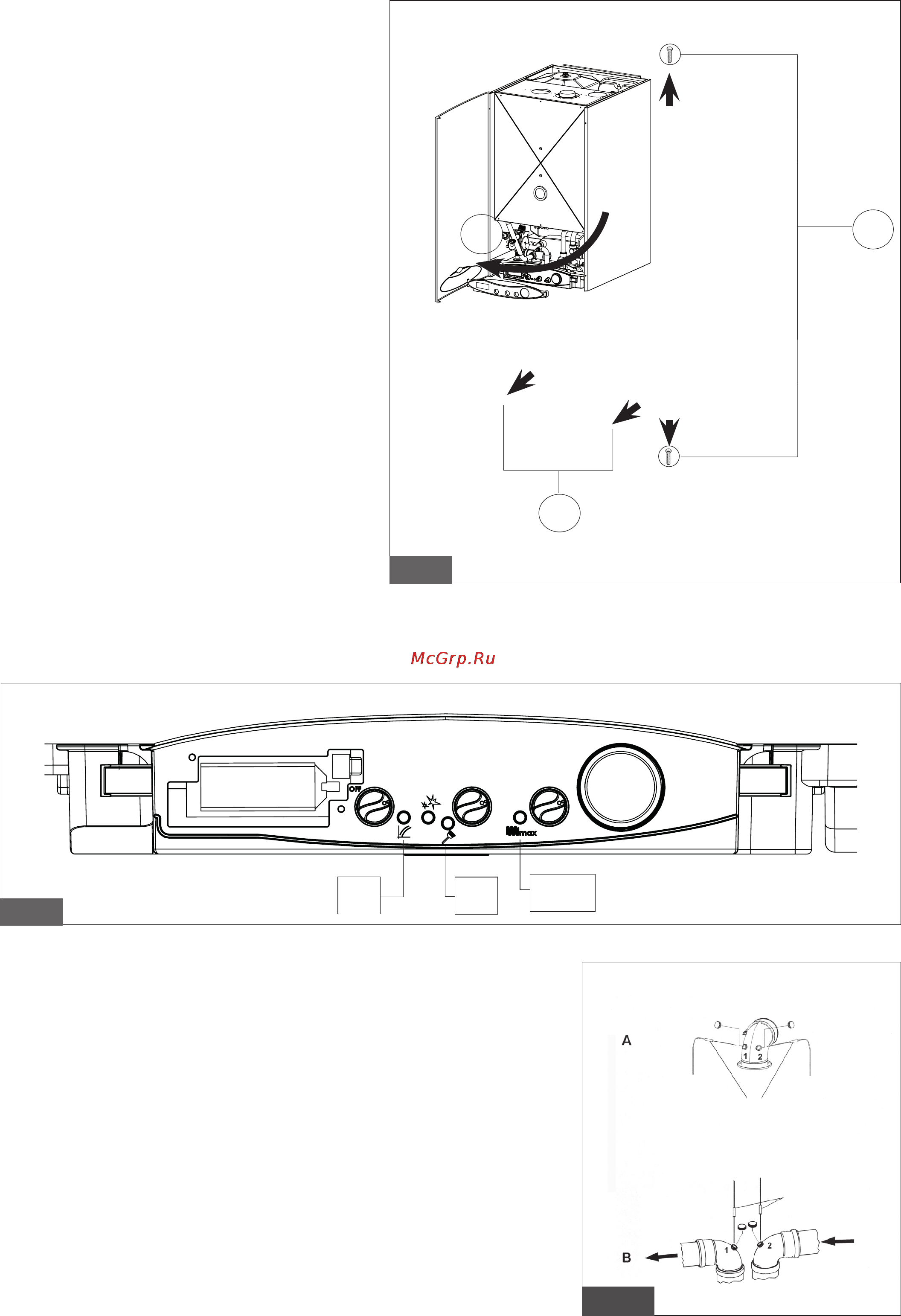

P6
maxR
SPA
рис. 17
рис. 18
1
3
2
рис. 16
ДATЧИK-АНAЛИЗATOP
ДATЧИK-АНAЛИЗATOP
ВОЗДУХ
ДЫМОВЫЕ
ГАЗЫ
3.2.8. Измерение КПД горения в процессе
работы
3.2.8.1. Режим тестирования / «трубочист»
Котел оснащен функцией «трубочист» для
измерения КПД горения в процессе работы и
регулировки горелки.
Для активизации функции «трубочист» необходимо
открыть переднюю панель кожуха котла.
Чтобы открыть панель и получить доступ к
управлению котла нужно выполнить следующее:
• отвинтить два из четырех винтов, фиксирующих
переднюю панель (1 на рис. 16)
• открыть панель-дверцу, не снимая ее полностью
(2 на рис. 16)
• снять декоративную пластиковую планку,
отвернув фиксирующие гачки с левой и с правой
стороны (3 на рис. 16)
На рисунке 17 изображена панель управления в
том виде, в котором вы ее увидете.
Запуск режима: во время работы котла, установив
регулятор 2 (рис. 1) в позицию «ЗИМА» и
комнатный термостат (при наличии такового) - в
позицию ON, необходимо нажать кнопку SPA
(рис. 17) и удерживать ее, как минимум, 10 секунд,
отключив таким образом котел. После чего oн
запускается в работу и автоматически выходит на
режим работы с предопределенной мощностью,
установленной с помощью триммера регулировки
максимальной мощности отопления maxR (рис. 17).
Режим тестирования длится 15 минут.
Для прекращения функции необходимо повернуть регулятор 2 в позицию, отличную от позиции «ЗИМА».
