Fondital NIAS DUAL LINE TECH BTFS 32 [13/40] Кран заполнения системы
![Fondital NIAS DUAL LINE TECH BTFS 32 [13/40] Кран заполнения системы](/views2/1194258/page13/bgd.png)

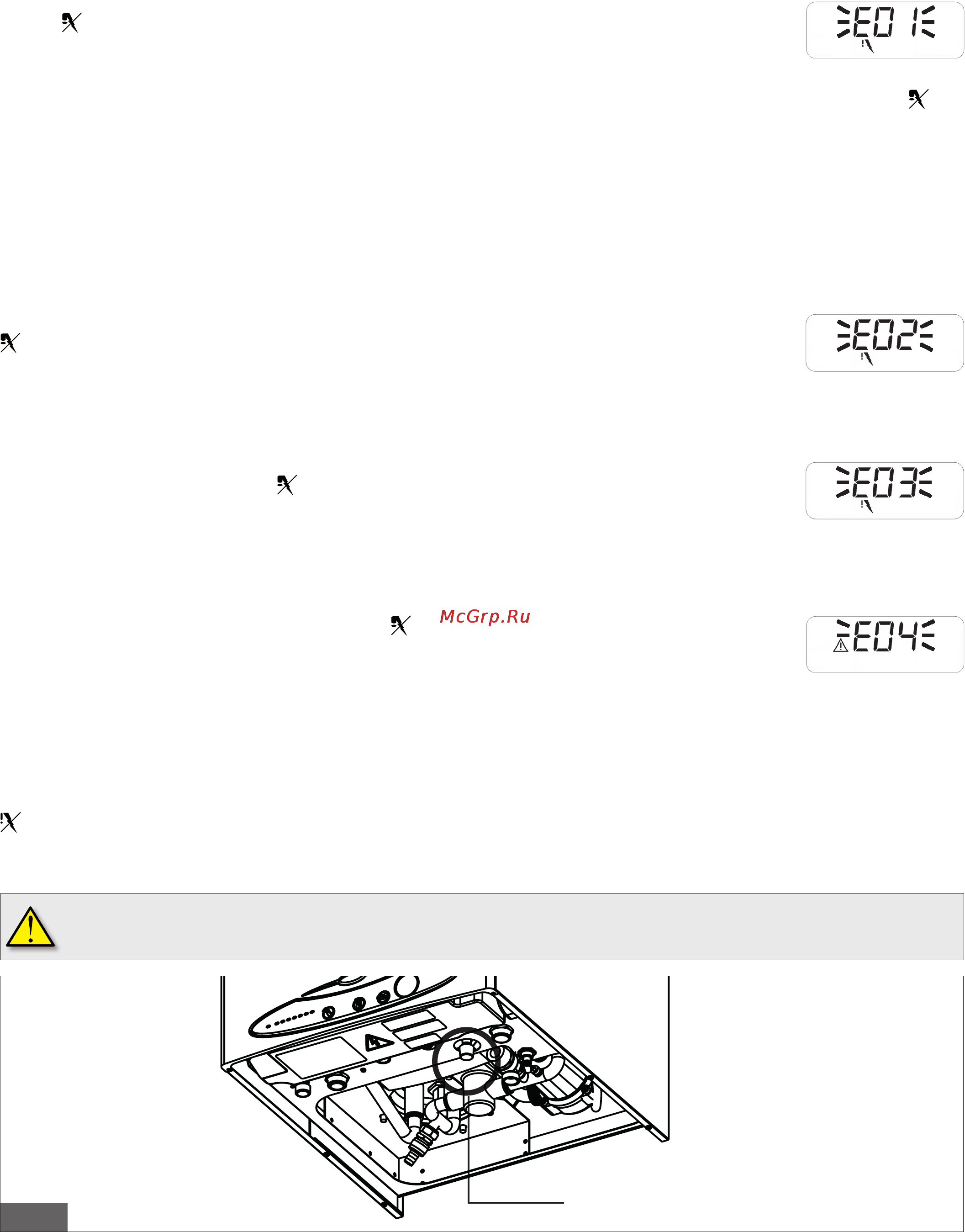

13
Кран заполнения
системы
рис. 5
1.5. Блокировка котла
В случае возникновения нарушений в работе, котел автоматически блокируется.
Для определения причин блокировки котла, необходимо смотреть таблицы 1 и 2, а также параграф 6 «Таблица возможных
технических неисправностей», в завершающей части данной Инструкции.
В соответствии с типом неисправности необходимо дeйcтвoвaть cоглaснo нижeизлoжeннoму.
1.5.1. Блокировка горелки
В случае блокировки горелки в связи с отсутствием пламени на дисплее LCD появится символ блокировки
горелки
и мигающий код E01.
В этом случае необходимо действовать следующим образом:
- убедиться в том, что газовый кран открыт и что в линии подачи есть газ, включив какой-либо другой
газовый прибор (например газовую плиту);
- при положительном результате разблокировать котел, установив регулятор 2 на несолоко секунд в позицию разблокировки
, с
последующим переводом его в позицию желаемого режима
Если котел не включается и блокируется после третьей попытки, следует обратиться в аккредитованный Сервисный технический
центр или к квалифицированному специалисту для проведения технического обслуживания.
Частые блокировки горелки свидетельствуют о наличии определенных неполадок в работе аппарата, в этом случае следует
обратиться в аккредитованный Сервисный технический центр или к квалифицированному специалисту для проведения
технического обслуживания котла.
1.5.2. Блокировка из-за перегрева
В случае перегрева воды на подаче котел блокируется, на дисплее LCD появится символ блокировки горелки
и мигающий код E02.
В этом случае следует обратиться в аккредитованный Сервисный технический центр или к
квалифицированному специалисту для проведения технического обслуживания котла.
1.5.3. Блокировка из-за недостатка тяги (блокировка дымовых газов)
В случае неполадок в работе системы воздухозабора и/или дымоотвода, котел блокируется, на дисплее LCD
появится символ блокировки горелки
и мигающий код E03.
В этом случае следует обратиться в аккредитованный Сервисный технический центр или к
квалифицированному специалисту для проведения технического обслуживания котла.
1.5.4. Блокировка из-за недостаточного давления воды в системe
В случае недостаточного давления воды в системе, срабатывает реле давления воды. Котел блокируется и на
на дисплее LCD появится символ блокировки горелки
и мигающий код E04.
В этом случае необходимо увеличить количество воды, циркулирующей в системе, с помощью крана
заполнения системы (рис. 5): нa оxлаждeннoм котлe показатель давления воды должен составлять 1-1,3 бар.
Для увеличения количества воды необходимо произвести следующие действия:
- открутить кран заполнения системы (рис. 5) движением против часовой стрелки, для поступления воды в котел;
- держать открытым кран заполнения системы пока манометр не покажет наличие давления 1-1,3 бар;
- закрыть кран движением по часовой стрелке;
- если котел остается в состоянии блокировки, необходимо разблокировать котел, установив регулятор 2 в позицию pазблокировки
на 2 секунды, с последующим переводом его в позицию желаемого режима;
Если котел блокируется повторно, следует обратиться в аккредитованный Сервисный технический центр или к квалифицированному
специалисту для проведения технического обслуживания.
Пocлe заполнение системы необходимо закрыть кран до упора. Если кран плохо закрыт, в момент повышения
давления в системе может произойти открытие предохранительного клапана системы отопления и утечка воды
из нее.
