22

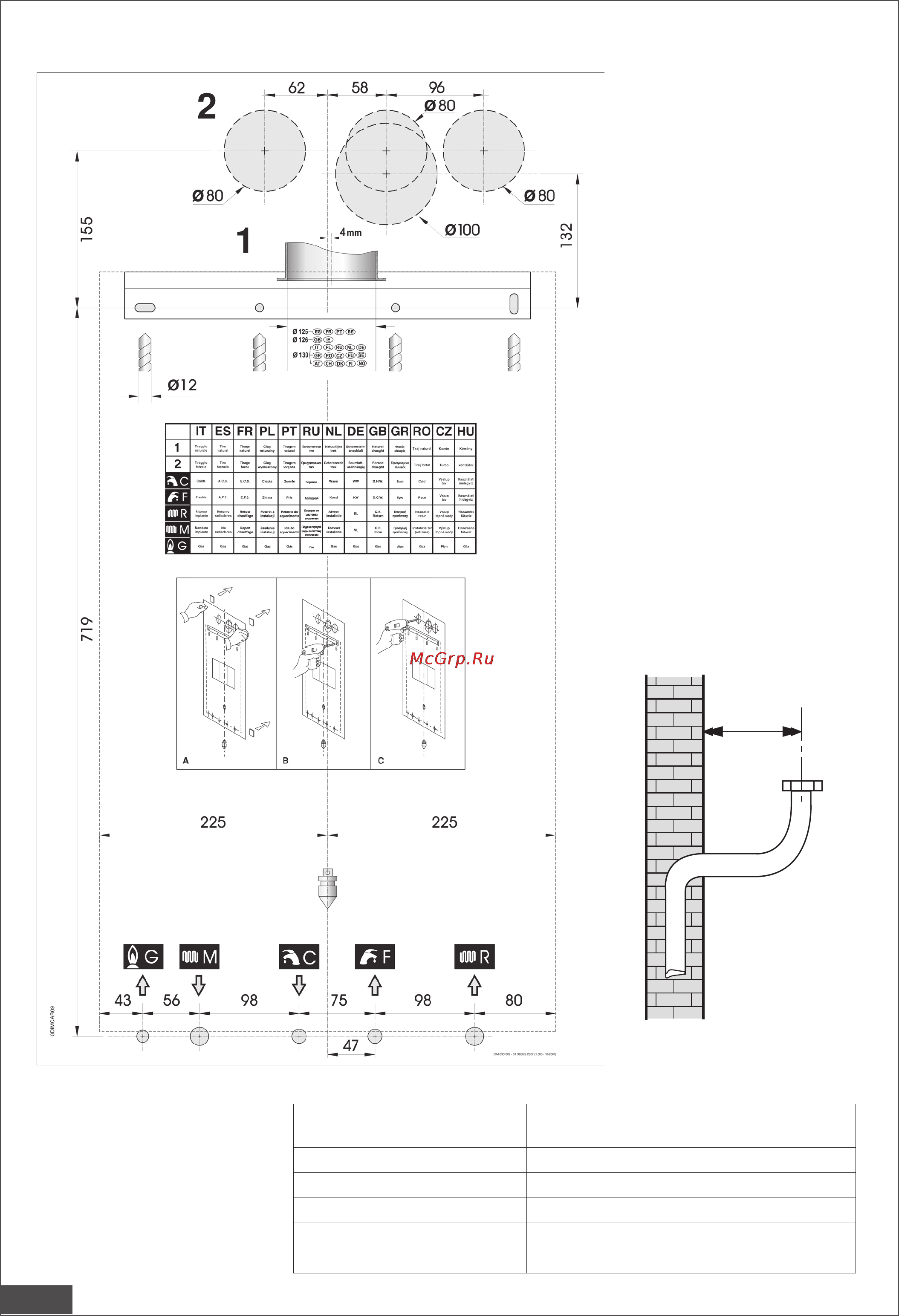

МОНТАЖНЫЙ ШАБЛОН КОТЛА
рис. 9
1
2
C
F
R
M
G
L
Соединение
Диаметр
соединения
Диаметр медной
трубы (мм)
L = Длина
(мм)
M = подача в систему
3/4” 18 349
C = выход ГВС
1/2” 14 389
G = подача газа
1/2” 18 349
F = подача холодной воды
1/2” 14 389
R = возврат из системы
3/4” 18 349
