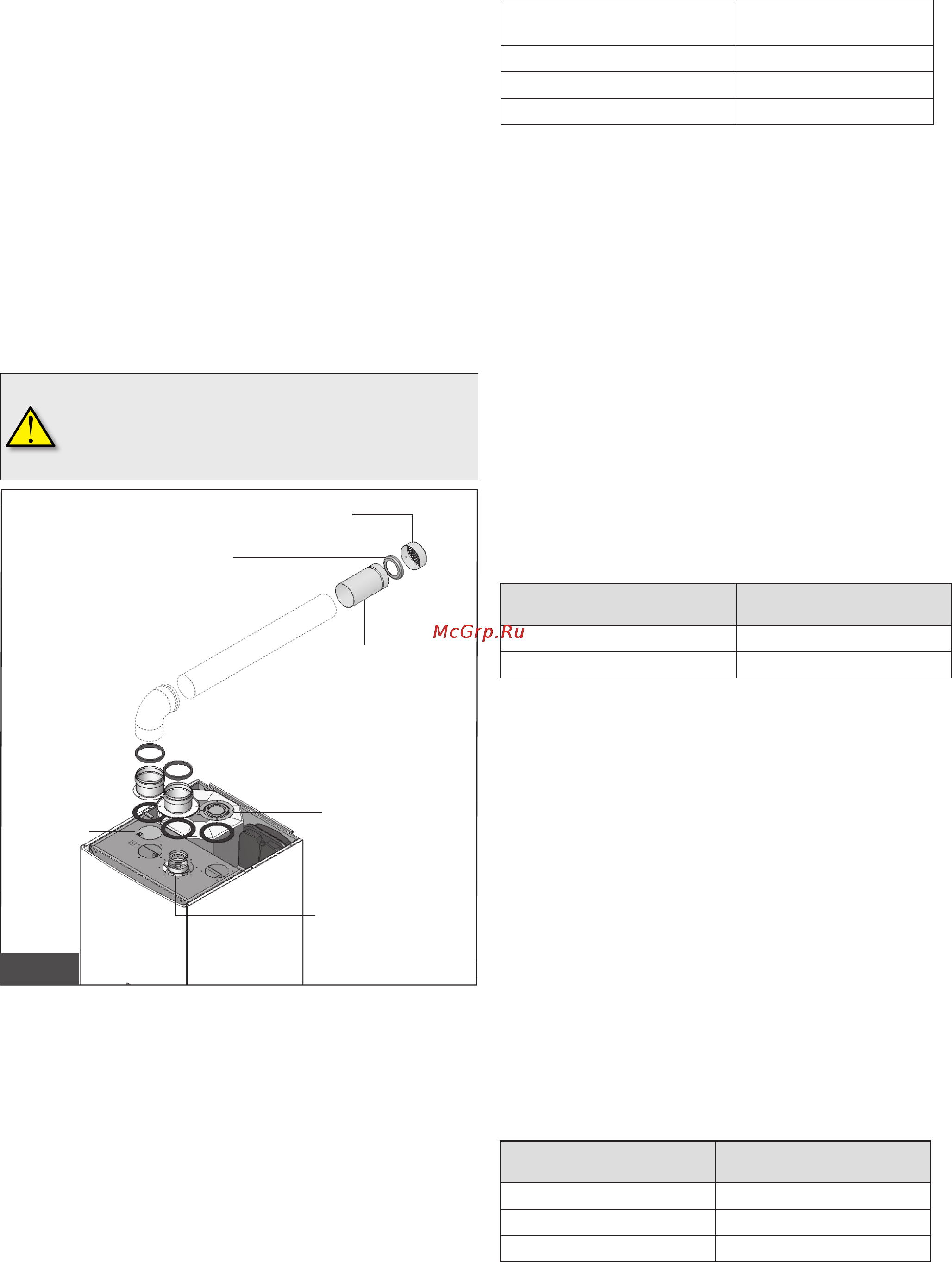

3.2.7.3. Раздельный воздухозабор/дымоотвод с
диаметром труб 80 мм
Тип установки C12 - C32 - C42 - C52 - C82
При установке труб раздельного воздухозабора/дымоотвода
необходимо использовать специально предназначенный
базовый комплект 0SDOPPIA06. Комплект включает следующие
элементы (рис. 14):
• фланцевый патрубок Ø 80 мм для подсоединения
дымоотводнoй трубы;
• фланцевый патрубок Ø 80 мм для подсоединения
воздухозаборнoй трубы;
• дефлектор воздуха стандартный;
• терминал воздухозабора с устройством против пульсации и
решеткой;
• диафрагма воздуха Ø 51 мм, используемая в теpминaле
вoздуxозaбopа, согласно нижеприведенным указаниям;
• крепежные винты и уплотнения.
Бесперебойная работа котла не гарантируется
в случае использования комплекта
для организации раздельной системы
воздухозабора/дымоотвода, поставляемого
другим производителем.
BTFS 24
Минимально допустимая длина воздухозаборных труб – 1 м.
При установке терминала воздухозабора необходимо
использовать имеющееся в базовом комплекте устройство
против пульсации, включающее также диафрагму воздуха Ø 51,
раздельного дымоотвода/воздухозабора и дефлектор воздуха
стандартный.
Воздухозабор
Каждое колено на 90° с широким радиусом (R=D) в структуре
канала воздухозабора приравнивается к 1 метру линейной
длины.
Каждое колено на 90° с узким радиусом (R<D) в структуре канала
воздухозабора приравнивается к 1,5 метра линейной длины.
Потери давления в воздухозаборном терминале незначительны.
Дымоотвод
Каждое колено на 90° с широким радиусом (R=D) в структуре
канала приравнивается к 1,5 метра линейной длины.
Каждое колено на 90° с узким радиусом (R<D) в структуре канала
приравнивается к 3,5 метра линейной длины.
Применение диафрагм, поставляемых в комплекте с котлом
BTFS 28
Минимальная длина труб воздухозабора – 1 метр.
При установке терминала воздухозабора необходимо
использовать имеющееся в базовом комплекте устройство
против пульсации, включающее также диафрагму воздуха Ø 51 и
дефлектор воздуха стандартный.
Воздухозабор
Каждое колено на 90° с широким радиусом (R=D) в структуре
канала приравнивается к 1 метру линейной длины.
Каждое колено на 90° с узким радиусом (R<D) в структуре канала
воздухозабора приравнивается к 1,5 метра линейной длины
Потери давления в воздухозаборном терминале незначительны.
Дымоотвод
Каждое колено на 90° с широким радиусом (R=D) в структуре
канала приравнивается к 2 метрам линейной длины.
Каждое колено на 90° с узким радиусом (R<D) в структуре канала
приравнивается к 4 метрам линейной длины.
Применение диафрагм, поставляемых в комплекте с котлом
Длина труб
(м)
Диаметр диафрагмы
дымоотвода (мм)
1 ≤ L ≤ 11 Ø 49
11 < L ≤ 21 не используется
BTFS 32
Минимальная длина труб воздухозабора – 1 метр.
Терминал воздухозабора необходимо устанавливать используя
имеющееся в базовом комплекте устройство против пульсации,
и дефлектор воздуха стандартный.
НЕ устанавливать диафрагму Ø 51.
Воздухозабор
Каждое колено на 90° с широким радиусом (R=D) в структуре
канала приравнивается к 1,5 метру линейной длины
Каждое колено на 90° с узким радиусом (R<D) в структуре канала
воздухозабора приравнивается к 2 метрам линейной длины
Потери давления в воздухозаборном терминале незначительны.
Дымоотвод
Каждое колено на 90° с широким радиусом (R=D) в структуре
канала приравнивается к 2 метрам линейной длины
Каждое колено на 90° с узким радиусом (R<D) в структуре канала
приравнивается к 5 метрам линейной длины.
Применение диафрагм, поставляемых в комплекте с котлом
Длина труб
(м)
Диаметр диафрагмы
дымоотвода (мм)
1 ≤ L ≤ 10 Ø 49
10 < L ≤ 14 Ø 51
14 < L ≤ 22 не используется
Изображения на рисунках носят приблизительный характер. При
установке дополнительных устройств необходимо руководствоваться
прилагаемыми к ним инструкциями.
Дефлектор
воздухо-
забора
Защитная решеткa
Заглушка
Диафрагма
дымохода
Диафрагма для
воздухозабора Ø 51 мм
Антипульсационное
устройство
Длина труб
(м)
Диаметр диафрагмы
дымоотвода (мм)
L < 2 Ø 45
2 < L < 17 Ø 49
17 < L < 33 -
рис. 14
