Fondital NIAS DUAL LINE TECH BTFS 32 [7/40] Инструкции для пользователя
![Fondital NIAS DUAL LINE TECH BTFS 32 [7/40] Инструкции для пользователя](/views2/1194258/page7/bg7.png)
7

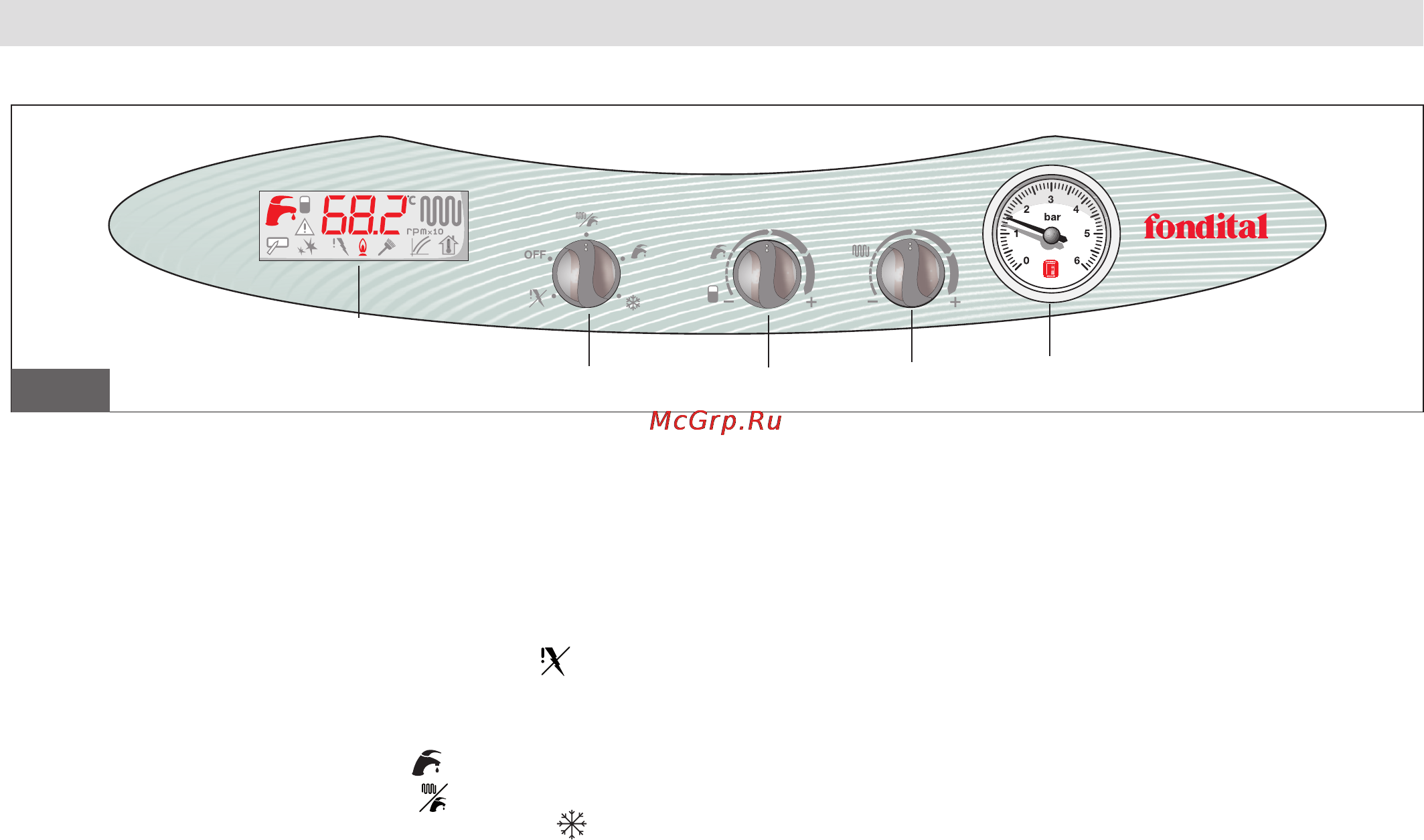

рис. 1
1
2
3
4
5
1. ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ
1.1. Панель управления
1. Дисплей LCD
Дисплей LCD демонстрирует состояние котла и сообщает информацию о его работе (рис. 2).
2. Регулятор состояния котла
Установив регулятор в позицию РАЗБЛОКИРОВКА
, котел перезапускается в работу после срабатывания устройства блокирующего
горелку.
Установив регулятор в позицию OFF, котел вводится в состояние stand-by: функции производства ГВС и отопления не работают.
Установив регулятор в позицию ЛЕТО
, котел запускается в работу только в режиме приготовления ГВС.
Установив регулятор в позицию ЗИМA
, котел запускается в работу в режиме отопления и приготовления ГВС.
Установив регулятор в позицию АНТИЗАМЕРЗАНИЕ
, активизируется только функция антизамерзания..
3. Регулятор температуры горячей санитарной воды
Этот регулятор служит для подключения/отключения накопителя и для выбора температуры горячей санитарной воды в пределах
между минимальной 35°C и максимальной 57°C.
4. Регулятор температуры воды контура отопления
С помощью этого регулятора устанавливается температура контура отопления в пределах между минимальной 35°C и максимальной
78°C.
5. Манометр
Манометр указывает уровень давления воды в системе отопления.
