8

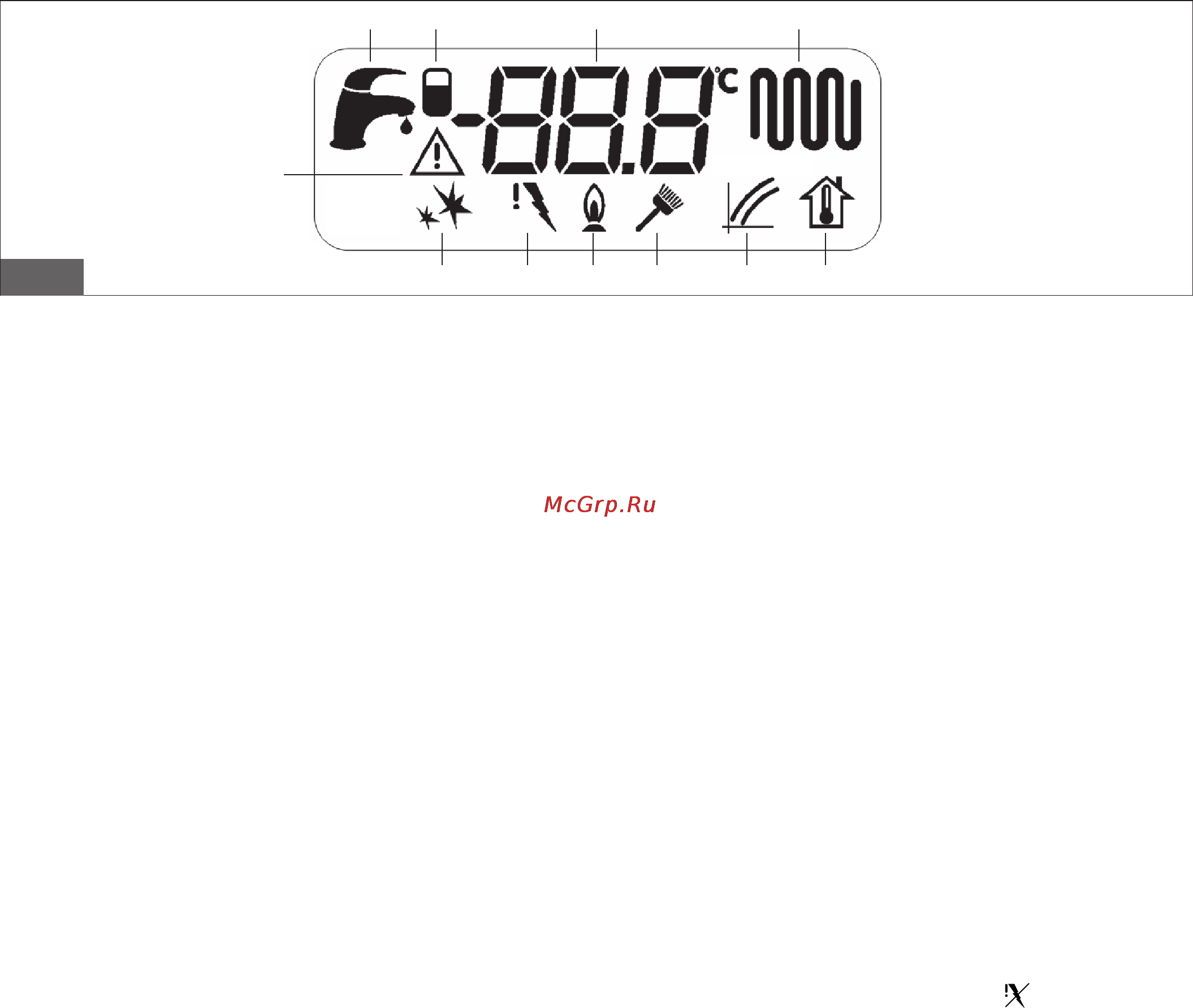

рис. 2
a b c d
e
f g h i l m
1.2. Дисплей LCD
a. Индикатор контура ГВС
Демонстрируется когда котел работает в режиме приготовления ГВС.
Мигает в процессе регуляции/выбора температуры ГВС с помощью регулятора 3 (рис. 1).
b. Индикатор подключенного бойлера
Демонстрируется когда система Aqua Premium подключается в работу с помощью регулятора 3 (рис.1). Смотреть раздел 1.4.3.
c. Индикатор буквенно-цифровой
Буквенно-цифровое сообщение демонстрирует:
- состояние котла
- температуру подачи на контур отопления
- температуру контура отопления в момент установки
- температуру ГВС в момент установки
- диагностику котла
d. Индикатор контура отопления
Демонстрируется когда котел работает в режиме отопления.
Мигает в процессе регуляции температуры контура отопления с помощью регулятора 4 (рис. 1).
е. Индикатор блокировки котла
Демонстрируется когда имеют место неполадки на котле, бесперебойную работу которого невозможно восстановить с помощью
регулятора 2 (рис. 1).
Для восстановления работы котла, в данном случае, необходимо устранить неисправность (смотри раздел 1.5.#.).
f. Индикатор мощности включения (для установщика)
Смотреть раздел 3.6., содержащий информацию для установщиков.
g. Индикатор блокировки горелки
Демонстрируется в случае срабатывания устройства блокировки горелки, в связи с возникновением неполадок в работе.
Для возобновления работы котла необходимо установить регулятор котла 2 (рис. 1) в позицию РАЗБЛОКИРОВКА
на несколько
ceкунд, с последующим возвратом его в позицию желаемого режима (смотри параграф 1.5.#.).
h. Индикатор присутствия пламени
Демонстрируется во время присутствия пламени на горелке.
i. Индикатор функции тестирования / «трубочист» (для установщика)
Демонстрируется во время активности функции тестирования / «трубочист» (смотреть параграф 3.2.8.1., информация для
установщика).
l. Индикатор терморегуляции (для установщика)
Демонстрируется во время установки кривой терморегуляции (смотреть параграфы 1.4.7. и 3.2.15., информация для установщиков).
m. Индикатор фиктивной комнатной температуры
В случае подключения датчика температуры внешней среды, мигает во время установки фиктивной комнатной температуры с
помощью регулятора 4 (смотри параграф 1.4.7.).
