maxR
Pacc
Для переналадки с ПРИРОДНОГО на
СЖИЖЕННЫЙ ГАЗ:
• снять главную горелку;
• демонтировать форсунки главной
горелки и заменить их на форсунки,
имеющие диаметр, соответствующий
новому типу газа (смотреть таблицы 3, 4,
5, 6);
• ВНИМАНИЕ! Обязательно установить
медные прокладки
• установить на место главную горелку;
• на электронной плате установить
перемычку MET-GPL в положение GPL
(рис. 24);
• смотреть пункты A, B, C.
Для переналадки с СЖИЖЕННОГО на
ПРИРОДНЫЙ ГАЗ:
• снять главную горелку;
• демонтировать форсунки главной
горелки и заменить их на форсунки,
имеющие диаметр, соответствующий
новому типу газа (смотреть таблицы 3, 4,
5, 6);
• ВНИМАНИЕ! Обязательно установить
медные прокладки
• установить на место главную горелку;
• на электронной плате установить
перемычку MET-GPL в положение MET
(рис. 24);
• смотреть пункты A, B, C.
A) Регулирование максимальной
мощности
• проверить показатель давления на
линии подачи газа (cм. таблицы № 3, 4, 5,
6);
• снять пластиковый колпачок С с верхней
части бобины модулятора газового
клапана (рис. 25), который предохраняет
винты регулировки давления;
• установить манометр в ниппель
контроля давления V (рис. 26);
• установить регулятор тепловой
мощности maxR (рис. 27) в
МАКСИМАЛЬНОЕ положение, вращая
потенциометр до упора по часовой
стрелке;
• установить переключатель режимов 2
(рис. 1) в позицию «ЗИМА»;
• запустить котел в работу в режиме
тестирования/ «трубочист» (смотреть
параграф 3.2.8.1) и проконтролировать
достигает ли максимальное давление
показателей, указанных в таблицах 3, 4, 5
или 6, в соответствии с мoдeлeй;
• вращая гайку К (внешнюю, рис. 28)
ПО ЧАСОВОЙ СТРЕЛКЕ, увеличивается
давление на горелке; вращая ее ПРОТИВ
ЧАСОВОЙ СТРЕЛКИ, уменьшается
давление на горелке, в зависимоcти от
необходимости;
• для работы на сжиженном газе,
закрутить до упора латунную гайку
регулирующую давление К, вращая ее ПО
ЧАСОВОЙ СТРЕЛКЕ.
B) Регулирование минимальной
мощности
• установить манометр в ниппеле
контроля давления V (рис. 26);
• отсоединить электроконтакт бобины
модулятора М (на рис. 26);
• включить горелку и проверить
соответствует ли МИНИМАЛЬНОЕ
давления показателям, указанным в
таблицax 3, 4, 5 или 6 в соответствии с
мoдeлeй;
• удерживая в фиксированном положении
гайку K, посредством ключа на 10 мм,
вращать винт W ПО ЧАСОВОЙ СТРЕЛКЕ
• для увеличения давления; ПРОТИВ
ЧАСОВОЙ СТРЕЛКИ - для уменьшения
давления (рис. 28);
• установить электроконтакт бобины
модулятора в прежнее положение.
C) Завершительные операции
• повернуть триммер Pacc (pис. 27)
в промежуточное положение и,
после завершения работы режима
тестирования/«трубочист» (пapаграф
3.2.8.1), убедиться в том, что включение
горелки происходит плавно и бесшумно;
в противоположном случае, повысить
или понизить мощность включения,
используя триммер Pacc (для повышения,
вращать по часовой стрелке; для
уменьшения - против часовой стрелки);
• повторно проверить показатели
минимального и максимального
давления газового клапана;
•
при необходимости, отрегулировать еще
раз следуя указаниям параграфов А) и В);
• установить пластиковый колпачок С на
прежнюю позицию (pис. 25);
- закрыть ниппель контроля давления
газа;
- убедиться в том, что нет утечки газа.
3.6. Переналадка котла на другой тип газа и регулировка горелки
Котлы производятся отрегулированными на запрашиваемый клиентом (во время заказа) тип газа, который
указывается на этикетке упаковки и на таблице технических данных котла.
Возможные переналадки котла на другой тип газа должны производиться только квалифицированным
техническим персоналом, имеющим необходимый опыт и навыки работы с соответствующими техническими
принадлежностями, предоставляемыми производителем для осуществления переналадки в сoответствии с
требованиями, что обеспечит бесперебойную работу котла.

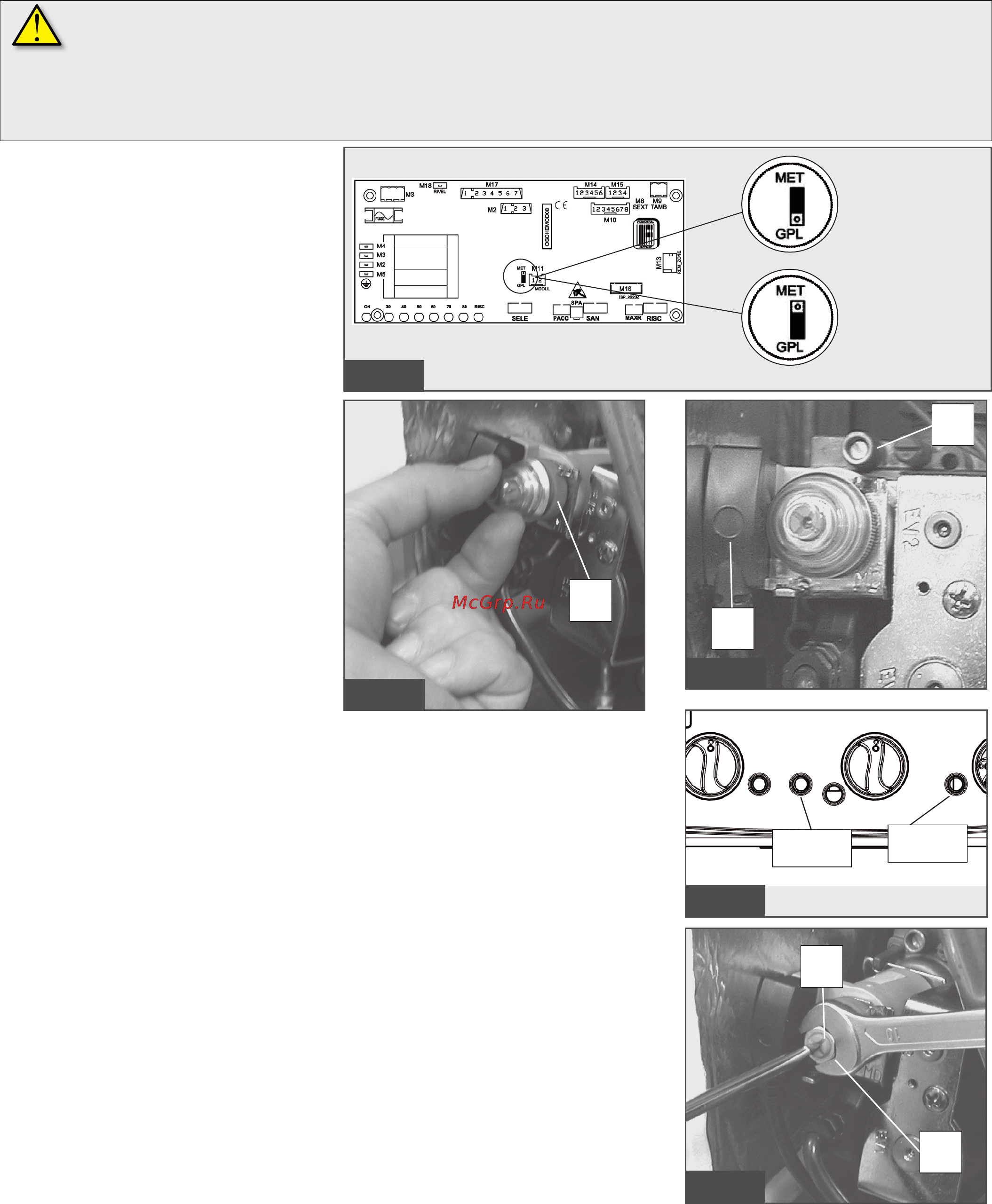

рис. 28
W
K
рис. 24
C
рис. 25
ПОЗИЦИЯ ДЛЯ
НАТУPАЛЬНОГО
ГАЗА (МЕТ)
ПОЗИЦИЯ ДЛЯ
СЖИЖЕННОГО
ГАЗА (GPL)
рис. 27
рис. 26
V
M
