28
3.2.7.4. Прямой воздухозабор и дымоотвод с
помощью канала с диаметром труб 80 мм
Тип установки B22
Для организации такого типа воздухозабора/дымоотвода
необходимо использовать базовый комплект 0SDOPPIA06
(рис. 14). На воздухозаборе необходимо устанавливать
фланцевый патрубок Ø 80 мм и, над ним, терминал
воздухозабора с устройством против пульсации, имеющимся
в базовом комплекте раздельного дымоотвода.
В случае необходимости, рекомендуется устанавливать
стандартный дефлектор воздуха (рис. 14), а диафрагму
воздуха Ø 51 устанавливать в соответствии с моделью,
следуя приведенным ниже указаниям.
Бесперебойная работа котла не гарантируется
в случае использования комплекта
для организации раздельной системы
воздухозабора/дымоотвода, поставляемого
другим производителем.
BTFS 24
Воздухозабор
Терминал воздухозабора с устройством против
пульсации, имеющимся в базовом комплекте раздельного
дымоотвода, включающим также диафрагму воздуха Ø 51 и
стандартный дефлектор воздуха необходимо устанавливать
непосредственно на фланцевом патрубке Ø 80 мм (рис. 15).
Дымоотвод
Минимальная допустимая длина труб дымоотвода - 0,5
метра.
Каждое колено на 90° с широким радиусом (R=D) в структуре
канала дымоотвода приравнивается к 1,5 метра линейной
длины.
Каждое колено на 90° с узким радиусом (R<D) в структуре
канала дымоотвода приравнивается к 3,5 метра линейной
длины.
Применение диафрагм, поставляемых в комплекте с
котлом
BTFS 28
Воздухозабор
Терминал воздухозабора с устройством против
пульсации, имеющиеся в базовом комплекте раздельного
дымоотвода включающее также диафрагму воздуха Ø 51 и
стандартный дефлектор воздуха необходимо устанавливать
непосредственно на фланцевом патрубке Ø 80 мм (рис. 15).
Дымоотвод
Минимальная длина труб воздухозабора – 0,5 метра.
Каждое колено на 90° с широким радиусом (R=D) в канале
дымоотвода приравнивается к 2 метрам линейной длины.
Каждое колено на 90° с узким радиусом (R<D) в канале
дымоотвода приравнивается к 4 метрам линейной длины.
Применение диафрагм, поставляемых в комплекте с
котлом
BTFS 32
Воздухозабор
Терминал воздухозабора с устройством против пульсации,
имеющимся в базовом комплекте раздельного дымоотвода,
необходимо устанавливать непосредственно на фланцевом
патрубке Ø 80 мм (рис. 15).
НЕ устанавливать диафрагму воздуха Ø 51.
Дымоотвод
Минимальная допустимая длина труб дымоотвода - 0,5
метра.
Каждое колено на 90° с широким радиусом (R=D) в структуре
канала дымоотвода приравнивается к 2 метрам линейной
длины
Каждое колено на 90° с узким радиусом (R<D) в структуре
канала дымоотвода приравнивается к 5 метрам линейной
длины.
Применение диафрагм, поставляемых в комплекте с
котлом
450
750
96120
60 mm
534
376
306

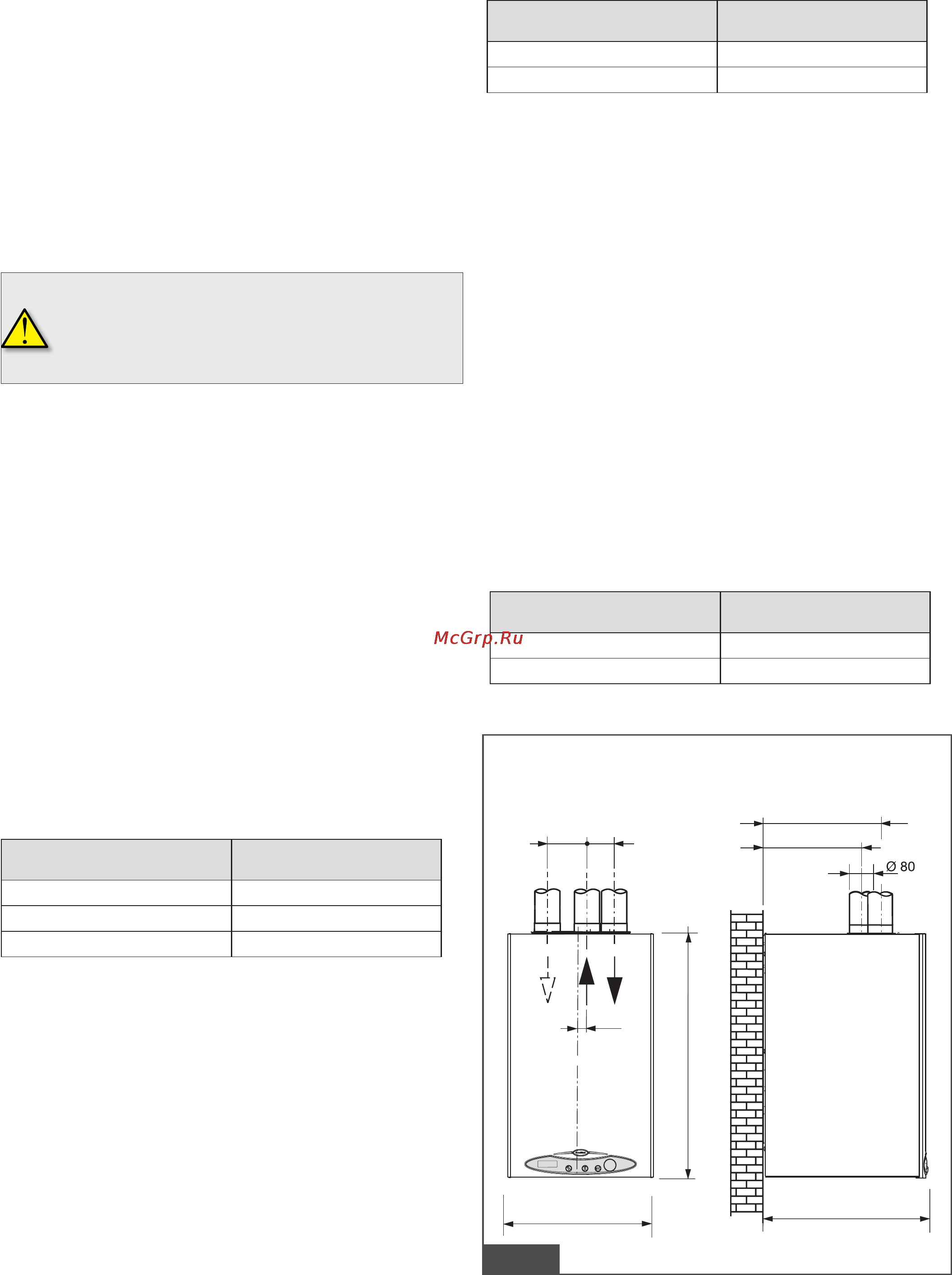

Расстояния для подключения дымоотвода
с раздельной системой труб
рис. 15
Длина труб
(м)
Диаметр диафрагмы
дымоотвода (мм)
0,5 ≤ L ≤ 8 Ø 45
8 < L ≤ 14 Ø 49
14 < L ≤ 19 не используется
Длина труб
(м)
Диаметр диафрагмы
дымоотвода (мм)
0,5 ≤ L ≤ 9,5 Ø 49
9,5 < L ≤ 15,5 не используется
Длина труб
(м)
Диаметр диафрагмы
дымоотвода (мм)
0,5 ≤ L ≤ 5,5 Ø 51
5,5 < L ≤ 10,5 не используется
