1.5.5. Сигнал о неполадках в работе температурных датчиков
В случае блокировки горелки в связи с неполадками в работе температурных датчиков; на дисплее LCD появится символ блокировки
котла
и соответствующий код:
• E05 для датчика контура отопления; в этом случае котел не работает;
• E06 для датчика контура ГВС; в этом случае котел работает только на контур отоплпения, работа контура ГВС нeaктивна;
• E12 для датчика бойлера; в этом случае котел работает на контур отопления и производство ГВС проточным теплообменником
(работа системы Aqua Premium нeaктивна).
В этом случае следует обратиться в аккредитованный Сервисный технический центр или к квалифицированному специалисту для
проведения технического обслуживания котла.
1.5.6. Сигнал о неполадках в работе датчика температуры внешней среды (опция)

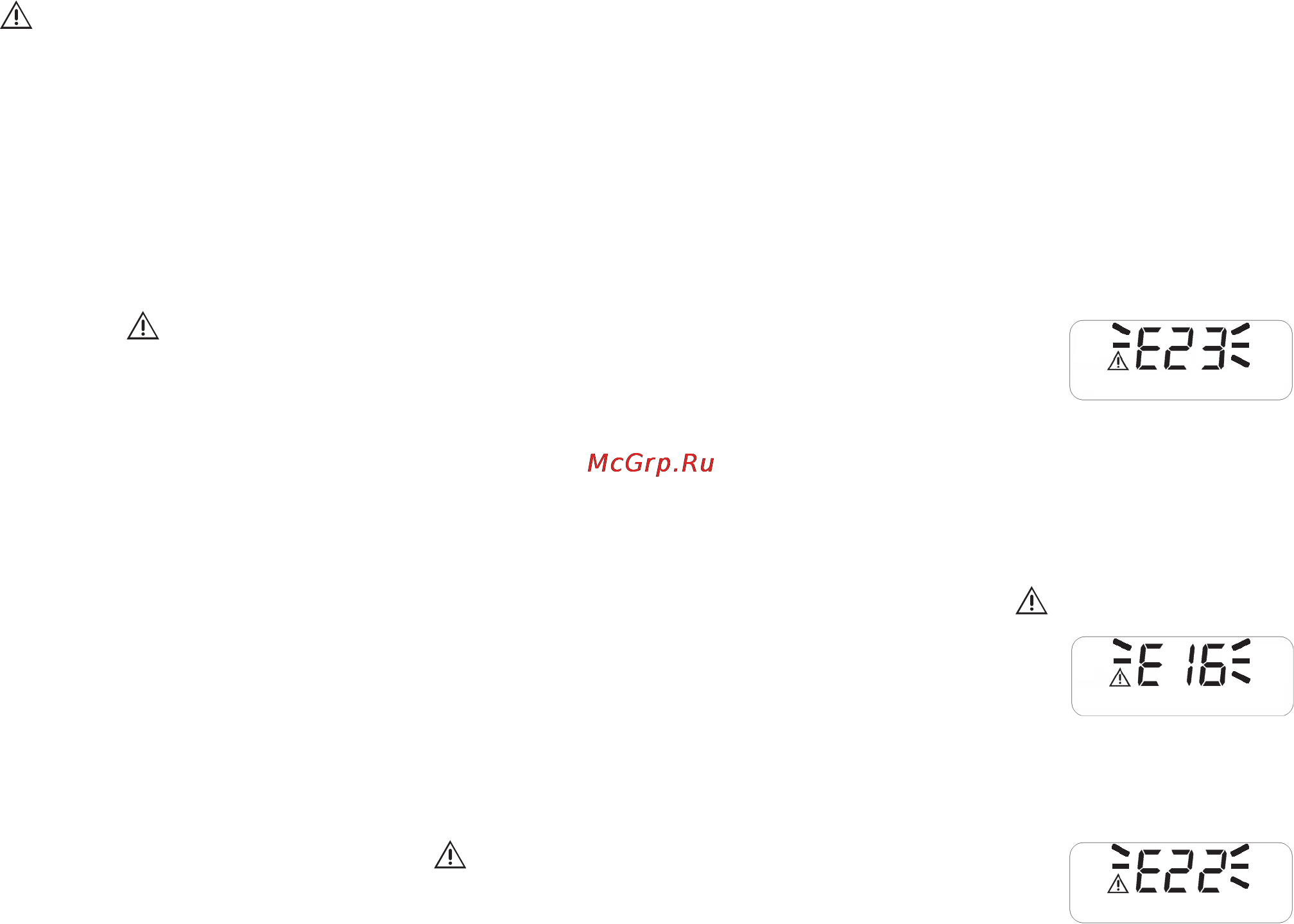

В случае неисправности датчика температуры внешней среды (опция), на дисплее LCD появится символ
блокировки котла
и мигaeт код E23. Котел продолжит свою работу, но не будет работать функция
погодозависимого терморегулирования. Температура воды контура отопления будет регулироваться
с помощью изменения позиции регулятора 4 (рис.1), который в данном случае теряет свою функцию
регуляции фиктивной комнатной температуры (смотри параграф 1.4.7.).
В этом случае следует обратиться в аккредитованный Сервисный технический центр или к квалифицированному специалисту для
проведения технического обслуживания котла.
1.5.7. Сигнал о наполадках в работе модулятора газового клапана
В случае неисправности модулятора газового клапана на дисплее LCD появится символ блокировки котла
и мигaeт код E16. Котел продолжит свою работу, но с установленной минимальной мощностью.
В этом случае следует обратиться в аккредитованный Сервисный технический центр или к
квалифицированному специалисту для проведения технического обслуживания котла.
1.5.8. Сигнал о нарушении сообщения с Пультом дистанционного управления (опция)
Котел получает информацию о подключении Пульта дистанционного управления (опция).
Если же Пульт дистанционного управления был подключен, но котел не получает информацию от него, на
дисплее LCD появится символ блокировки котла
и мигaeт код E22.
Котел продолжит свою работу в соответствии с параметрами, установленными на панеле управления (рис.
1), не принимая во внимание установки выполненные на Пульте дистанционного управления.
В этом случае следует обратиться в аккредитованный Сервисный технический центр или к квалифицированному специалисту для
проведения технического обслуживания котла.
1.6. Техническое обслуживание
Техническое обслуживание котла необходимо периодически проводить в соответствии с пpогpаммoй тeхoбcлуживaния,
представленной в данной Инструкции.
Правильное техническое обслуживание является залогом оптимальной работы котла, в условиях полной безопасности и
соблюдениянорм по охране окружающей среды.
Техническое обслуживание и pемoнт котла должны проводиться квалифицированным персоналом.
Производитель советует, по всем вопросам технического обслуживания и ремонта, обращаться в аккредитованные Сервисные
технические центры, персонал которых имеет необходимые знания и опыт в обслуживании данного газового оборудования.
Перечень операций по техническому обслуживанию смотреть в pазделa 5 «Техническое обслуживание».
Пользователь может самостоятельно чистить только кожух котла, используя чистящие средства для мебели.
Запрещается употреблять воду!
1.7. Примечания для пользователя
Пользователь имеет право прикасаться только к тем компонентам котла, для доступа к которым не требуется
использование инструментов и/или специальных устройств; поэтому он не имеет права разбирать корпус и выполнять
операции внутри котла.
Категорически запрещается, в том числе и квалифицированному персоналу, вносить изменения в конструкцию котла.
Изготовитель снимает с себя всякую ответственность за материальный ущерб, травмы людей и животных, возникающие в
результате неправильного использования или неквалифицированного технического обслуживания котла.
Если котел простаивает и отключен от электросети в течении длительного периода, возможно возникнет необходимость
разблокировать насос.
Данная операция, при которой необходимо снимать кожух котла и работать с внутренними компонентами, должна
выполняться квалифицированным персоналом.
Блокировка насоса может быть предотвращена, если проводить обработку теплоносителя специальными пленкообразующими
веществами пригодными для использования в отопительных системах, состоящих из разных металлов.
