31
3.2.12. Подключение к электросети
Котел укомплектован трехполюсным сетевым кабелем, уже подсоединенным с одной стороны к электронной плате и
защищенным от разрыва соответствующим блокирующим приспособлением. Котел должен быть подключен к сети с параметрами
230 В и 50 Гц.
При подсоединении необходимо соблюдать полярность фаз.
При подключении к электросети обязательно соблюдать требования действующих технических норм и стандартов, а также
рекомендации производителя, изложенные в настоящей «Инструкции».
В доступном месте перед котлом должен быть установлен двухполюсный выключатель с расстоянием между контактами 3мм,
с помощью которого возмозно отключать котел от электропитания для проведения операций по техническому обслуживанию
котла в условиях полной безопасности.
Сетевая линия котла должна быть защищена дифференциальным термомагнитным выключателем с отключающей способностью
согласно нормативным требованиям. Сетевая линия котла должна быть надежно заземлена. Необходимо убедиться в том, что
это основное требование по безопасности выполнено; если Вы сомневаетесь в этом, нужно обратиться к квалифицированным
специалистам для проведения контроля.
Производитель не несет никакой ответственности за ущерб, возникший из-за отсутствия заземления или его
несоответствия нормативным требованиям.
Водопроводные, газовые или трубы системы отопления не могут использоваться в целях заземления.
3.2.13. Подключение к комнатному термостату (oпция)
К котлу может быть подключен комнатный термостат (не входящий в комплект котла).
Контакты термостата должны быть рассчитаны на нагрузку 5 мА при 24 VDC.
Провода комнатного термостата подсоединяются к зажиму M9 электронной платы, установленной на котле (рис. 23), после
удаления перемычки.
Провода комнатного термостата НЕ должны соприкасаться с проводами электропитания.
3.2.14. Подключение к пульту дистанционного управления Open Therm (oпция)
К котлу может подключаться Пульт дистанционного управления Open Therm (опция поставляемый производителем по заказу
клиента).
Установку Пульта дистанционного управления могут осуществлять только квалифицированные специалисты.
Для установки Пульта дистанционного управления необходимо пользоваться инструкцией, прилагаемой к устройству.
Кроме указаний инструкции по установке, подключению и эксплуатации Пульта дистанционного управления необходимо
следовать следующим рекомендациям:
- провода Пульта дистанционного управления НЕ должны соприкасаться с проводами электропитания, при несоблюдении этого
правила, возможно возникновение сбоев в работе Пульта дистанционного управления, из-за близости других проводов.
- место, для устанавки Пульта дистанционного управления, выбирать на одной из внутренних стенок помещения на высоте около
1,5 метра от пола, в точке где определенная устройством комнатная температура будет более точно отвечать действительности.
- не рекомендуется устанавливать Пульт дистанционного управления в нишах, за дверьми или шторами, вблизи к источникам
тепла или в месте прямого попадания солнечных лучей, а также вблизи оконных проемов, или мест прохождения водопроводных
труб или труб отопительной системы.
Пульт дистанционного управления не должен подключаться к электросети 230В ~ 50Гц.
Подключения Пульта дистанционного управления защищены от ошибочной полярности, это означает что соединения могут быть
подключены любым способом.
После подключения Пульта дистанционного управления, регулятор котла (2 на рис. 1) необходимо установить в позицию режима
ЗИМА. Управление включением и выключением режима отопления и производствa ГВС будет осуществляться нeпосредственно с
Пульта дистанционного управления. Если регулятор не будет установлен в позицию режима ЗИМА, бесперебойная работа
котла и Пульта дистанционного управления не гарантируется.
Для осуществления полного подключения и программации Пульта дистанционного управления Open Therm необходимо
руководствоваться «Инструкцией», прилагаемой к комплекту пульта ДУ.
Необходимо использовать только Пульты дистанционного управления, поставляемые производителем котлов.
В случае подключения устройств, другого производства, бесперебойная работа пульта ДУ или котла не
гарантируется.

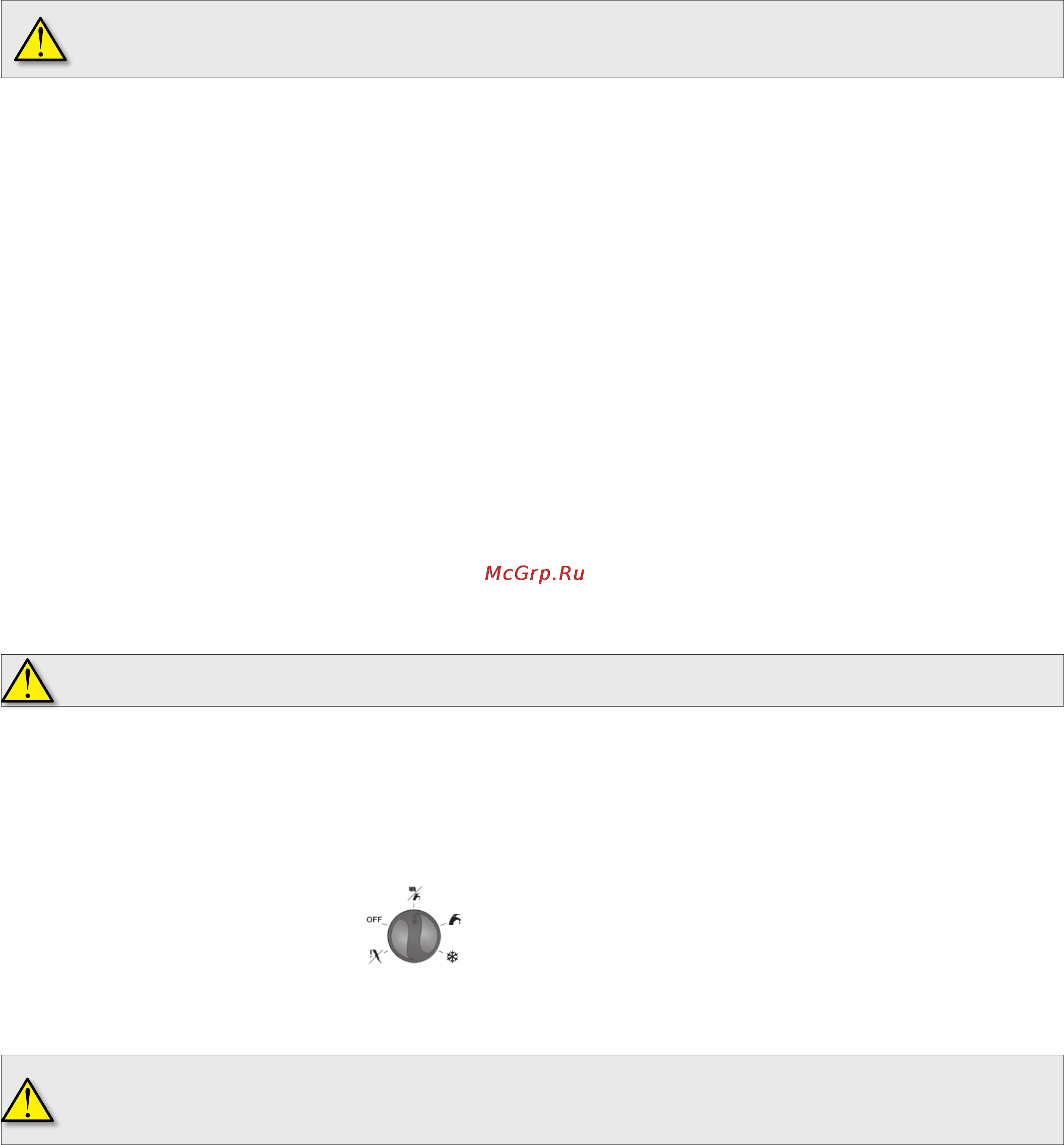

Регулятор котла в позиции ЗИМА
