25
тип
C12
тип
C32
тип
C42
тип
C52
тип
C82

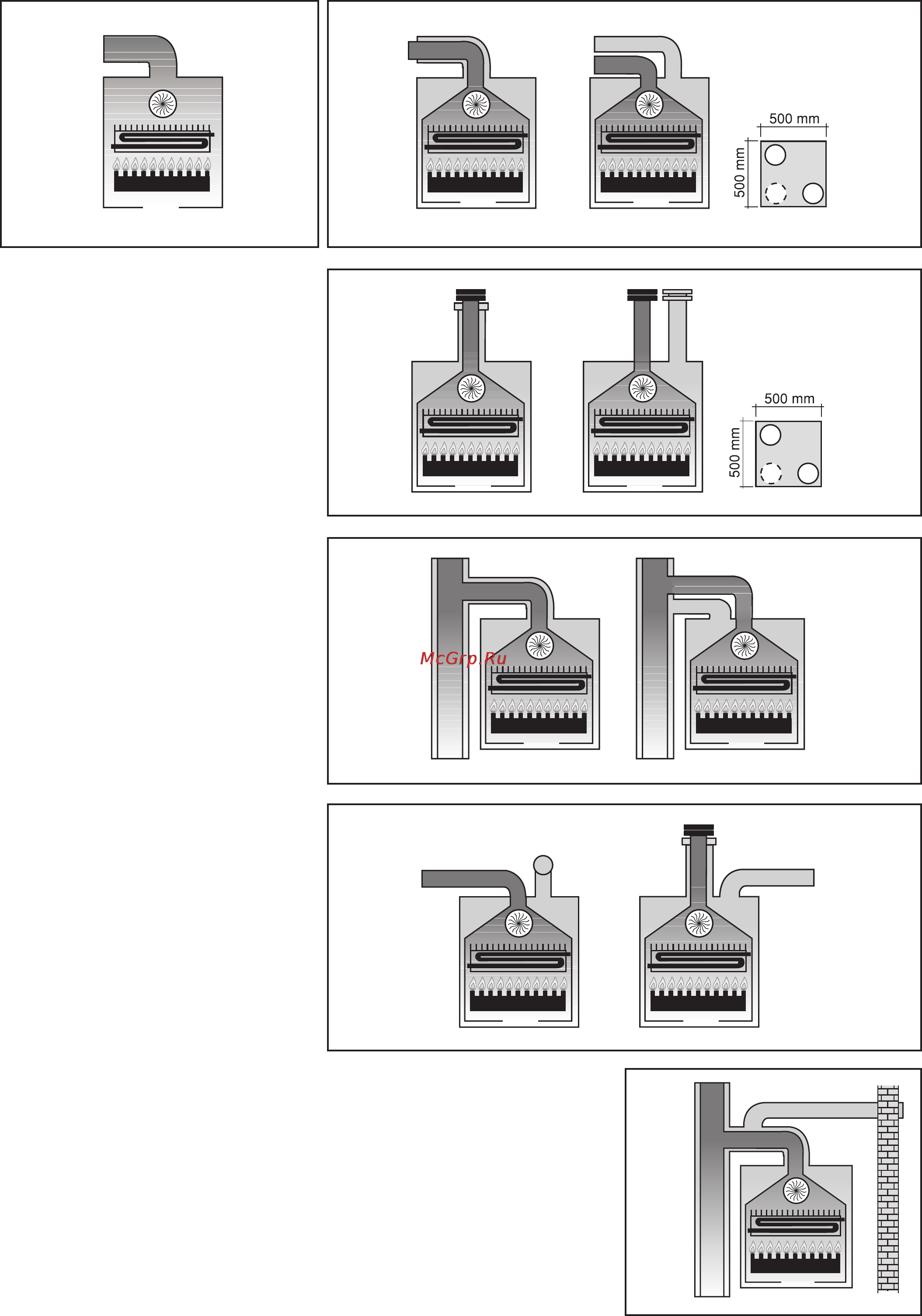

3.2.7.1. Модели организации систем
воздухозабора и дымоотвода:
B22, C12, C32, C42, C52, C82
B22 Конструкция котла предусматривает
подключение к дымоходу или к устройству,
осуществляющему вывод продуктов сгорания
вне помещения в котором установлен
котел. Воздухозабор осуществляется из
помещения, в котором установлен котел,
а система дымоотвода выводит продукты
сгорания вне данного помещения. На
котле не устанавливается приспособление
для предотвращения создания ветром
возвратной тяги, но в обязательном порядке
устанавливается вентилятор в верхней части
камеры сгорания/теплообменника.
C12 Конструкция котла предусматривает
подключение к горизонтальному терминалу,
осуществляющему воздухозабор и
дымоотвод вне помещения с помощью
коаксиальной или раздельной системы труб.
Расстояние между каналами воздухозабора
и дымоотвода должно составлять, как
минимум, 250 мм и оба выхода должны
располагаться в пределах квадрата
со стороной 500 мм.
C32 Конструкция котла предусматривает
подключение к вертикальному терминалу,
осуществляющему воздухозабор и
дымоотвод вне помещения с помощью
коаксиальной или раздельной системы труб.
Расстояние между каналами воздухозабора
и дымоотвода должно составлять, как
минимум, 250 мм и оба выхода должны
располагаться в пределах квадрата со
стороной 500 мм.
C42 Конструкция котла предусматривает
подсоединение к коллективному дымоходу,
состоящему из двух труб - один для
воздухозабора, другой - для дымоотвода,
которые могут быть коаксиальными или
раздельными.
Дымоход должен отвечать требованиям
действующих стандартов.
C52 Котел с раздельными трубами для
воздухозабора и дымоотвода.
Эти трубы могут выходить в зоны с разным
давлением.
Запрещается размещать эти два
терминала на противоположных стенах.
тип
B22
C82 Конструкция котла
предусматривает подсоединение
к терминалу для осуществления
воздухозабора и к индивидуальному
или общему дымоотводу для вывода
продуктов сгорания.
Дымоход должен отвечать
требованиям действующих норм.
