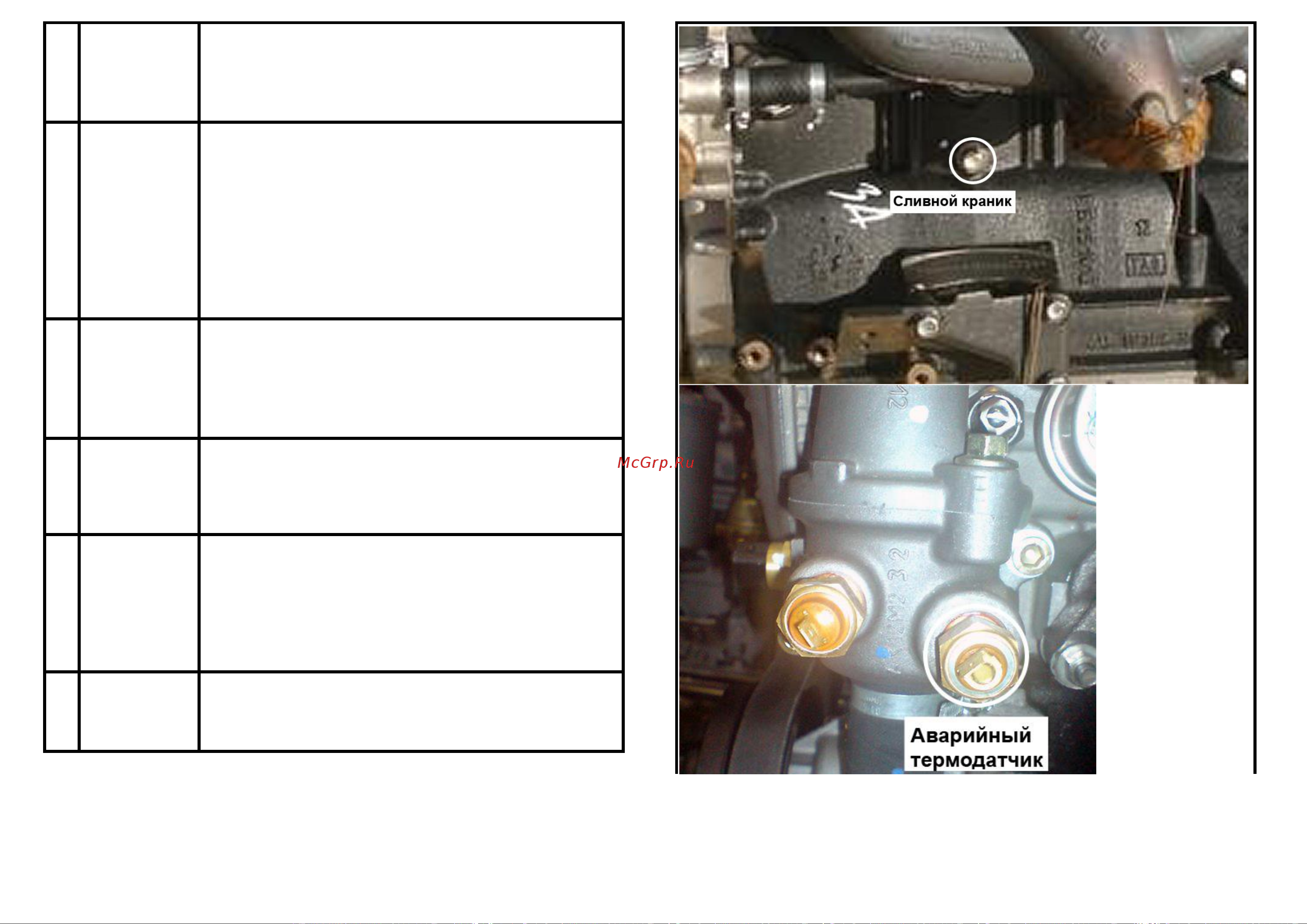

Нанесите герметик на резьбу аварийного термодатчика и
вверните его в отверстие тройника №11.
Нанесите герметик на резьбу датчика температуры и
вверните его в штатное отверстие.
Присоедините провода к термодатчикам.
Вставьте пружину в выходной рукав и протолкните к
подогревателю.
Проложите выходной рукав к штуцеру вкрученному
вместо сливного краника.
Наденьте хомут.
Свободный конец выходного рукава наденьте на штуцер.
Затяните все хомуты.
Наденьте на рукав разрезанный обрезок шланга и
прикрепите рукав к шлангу гидроусилителя.
Залейте через входной рукав 250 мл охлаждающей
жидкости.
Наденьте хомут.
Наденьте свободный конец входного шланга на боковой
отвод тройника №11.
Рис. 4.3
Затяните все хомуты.
8
Фиксация
сетевого
провода
Проложите сетевой провод и зафиксируйте его
ремешками, чтобы защитить от механических
повреждений, а также исключить возможность контакта с
подвижными или нагревающимися частями двигателя.
Рис. 4.2
Залейте охлаждающую жидкость.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Установите элементы, снятые при установке
подогревателя.
Запустите двигатель на 3-5 минут, и после остановки
двигателя долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится
шум нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключить подогреватель.
Монтаж
входного
тройника №11
6
Монтаж
отводящего
рукава
Монтаж
подводящего
рукава
7
5
Проверка
работы
10
Заливка
охлаждающей
жидкости
9
