Вставьте пружину в выходной рукав и протолкните к
подогревателю.

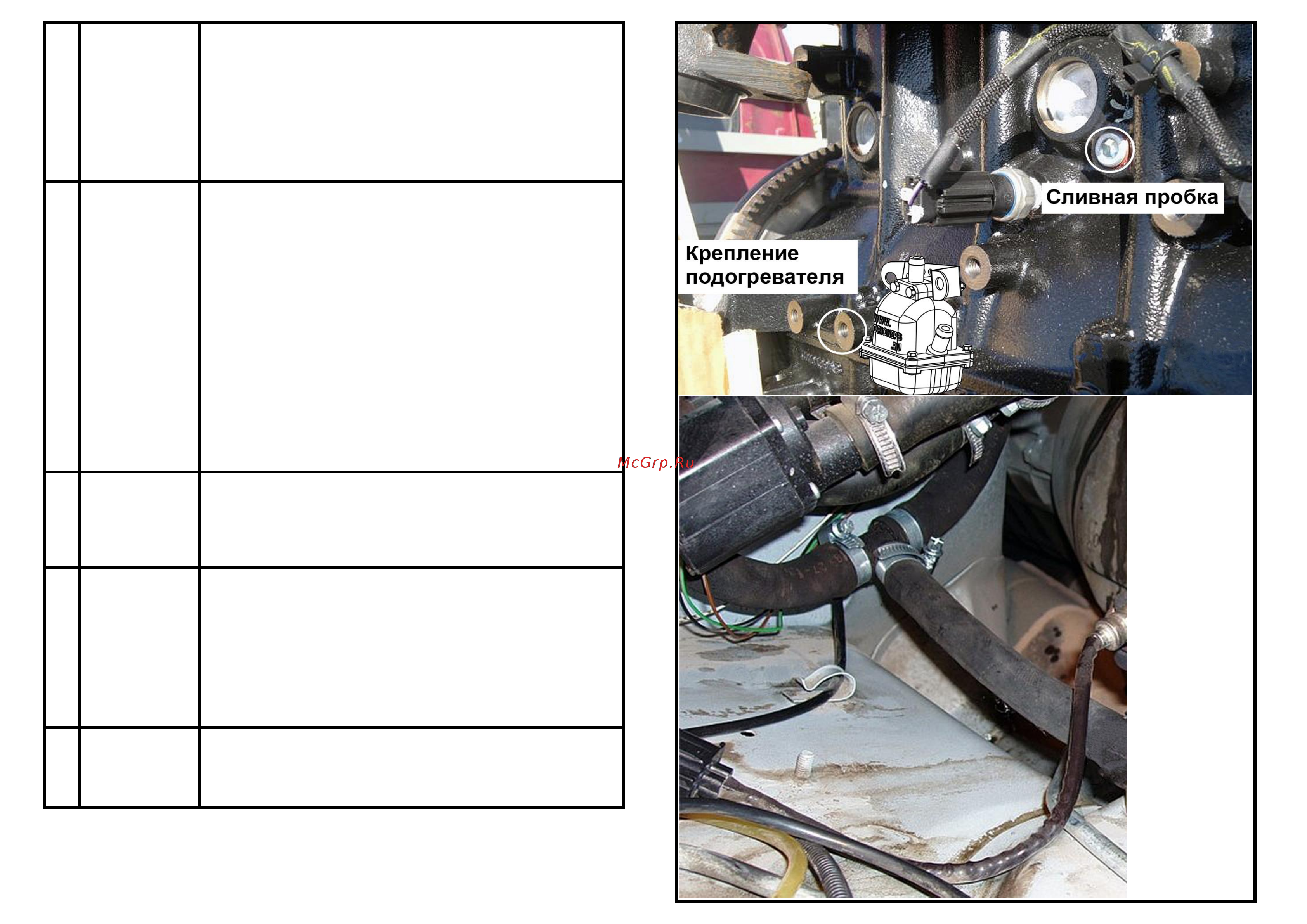

Рис. 6.3
Проложите выходной рукав к штуцеру установленному
вместо сливной пробки
Наденьте хомут.
Свободный конец выходного рукава наденьте на штуцер
в блоке цилиндров.
Затяните все хомуты.
Залейте через входной рукав 250 мл охлаждающей
жидкости.
Рис. 6.3
Проложите выходной рукав к тройнику у
расширительного бачка.
Проверьте, что рукав имеет равномерный подъем без
горок, тк это может привести к воздушным пробкам. При
необходимости подрежьте шланг.
Наденьте на входной рукав хомут.
Наденьте свободный конец входного шланга на боковой
отвод тройника
Затяните все хомуты.
Наденьте на рукав разрезанный обрезок шланга и
зафиксируйте рукав примерно посередине, прикрепив к
крылу с помощью перфорированного хомута и самореза.
Рис. 6.2
8
Фиксация
сетевого
провода
Проложите сетевой провод и зафиксируйте его
ремешками, чтобы защитить от механических
повреждений, а также исключить возможность контакта с
подвижными или нагревающимися частями двигателя.
Рис. 6.2
Поставьте воздухозаборник и бачок омывателя.
Залейте охлаждающую жидкость.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Установите элементы, снятые при установке
подогревателя.
Запустите двигатель на 3-5 минут, и после остановки
двигателя долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится
шум нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключить подогреватель.
Рис. 6.2
Проверка
работы
10
Заливка
охлаждающей
жидкости
9
Рис. 6.4
Монтаж
отводящего
рукава
6
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона. Это необходимо сделать
для устранения воздушных пробок в системe.
7
Монтаж
подводящего
рукава
