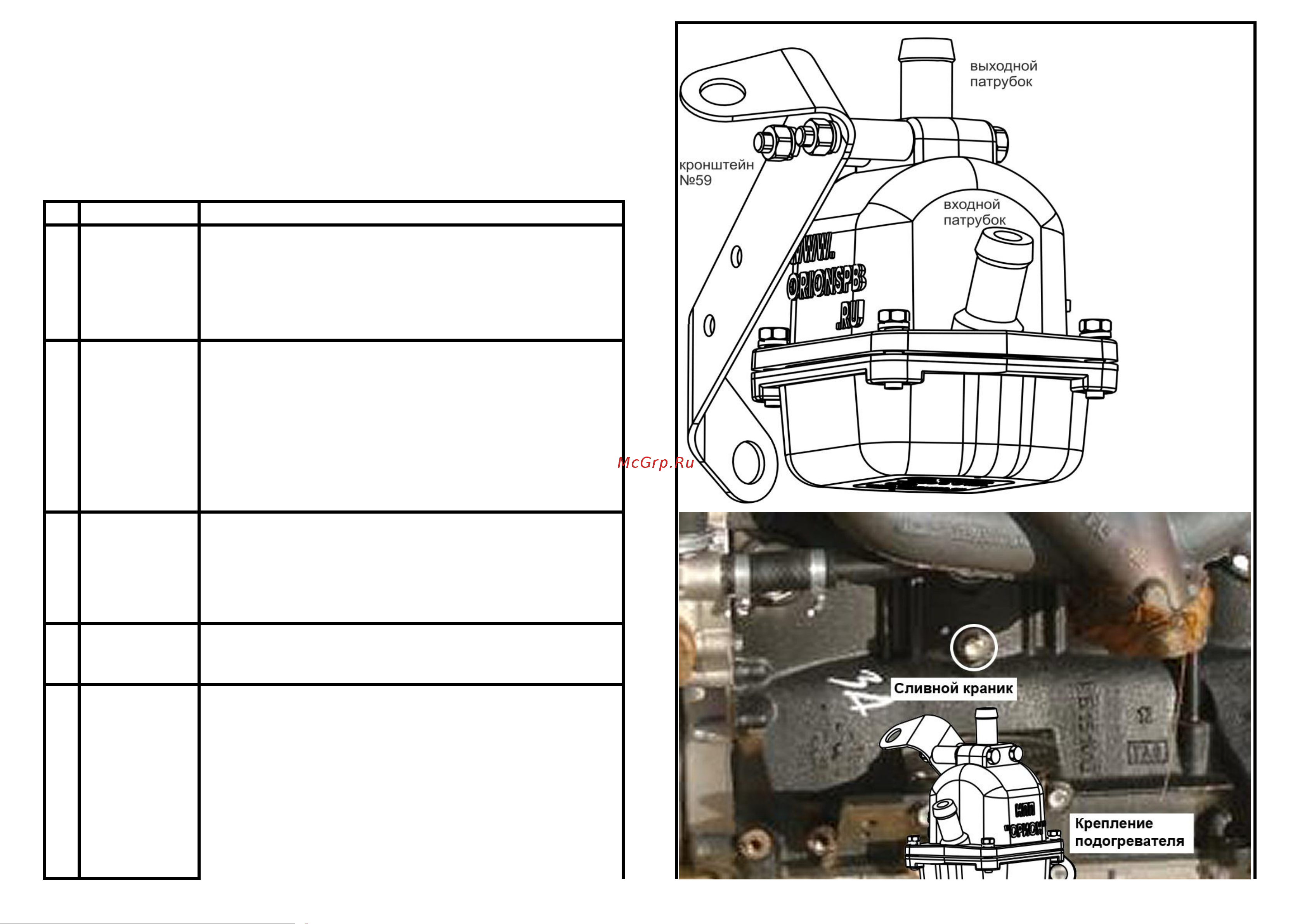

Рис. 3.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: сперва (выходной рукав)
Lвых = 270 мм, (входной рукав) длина Lвх = 440 мм,
лучше подрезать по месту.
Рис. 3.2
Закрепите кронштейн №59 на подогревателе шпильками
через втулки №50 как на Рис. 3.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя и закрепите соединения
хомутами.
Рис. 3.2
Слейте охлаждающую жидкость.
Рис. 3.1
Отверните сливной краник Рис. 3.2.
Прочистьте отверстие
Нанесите герметик на резьбу штуцера №05.
Вверните штуцер в в сливное отверстие
Отверните правый нижний болт, который крепит опору
двигателя. Рис. 3.2
Рис. 3.2
Закрепите кронштейн с подогревателем Рис. 3.2.
Отсоедините провода, идущие к датчику температуры и
аварийному термодатчику Рис. 4.3
Открутите датчик температуры и аварийный
термодатчик.
Прочистьте отверстие
Нанесите герметик на резьбу тройника №11. Вверните
тройник в отверстие аварийного термодатчика, так,
чтобы боковой штуцер смотрел вниз, к подогревателю.
Нанесите герметик на резьбу аварийного термодатчика и
вверните его в отверстие тройника №11.
Рис. 3.2
монтаж предпускового подогревателя охлаждающей жидкости
ГАЗ «Газель», «Соболь» с двигателем 405, 406
на автомобили
Приложение №3
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 23
2
Подготовка
подогревателя
к монтажу
Монтаж
подогревателя
4
3
Монтаж
штуцера №05
Монтаж
входного
тройника №11
5
Подготовка к
монтажу
1
