![Вымпел №24 [3/16] Газ волга газель с двигателем 402](/views2/1201647/page3/bg3.png)

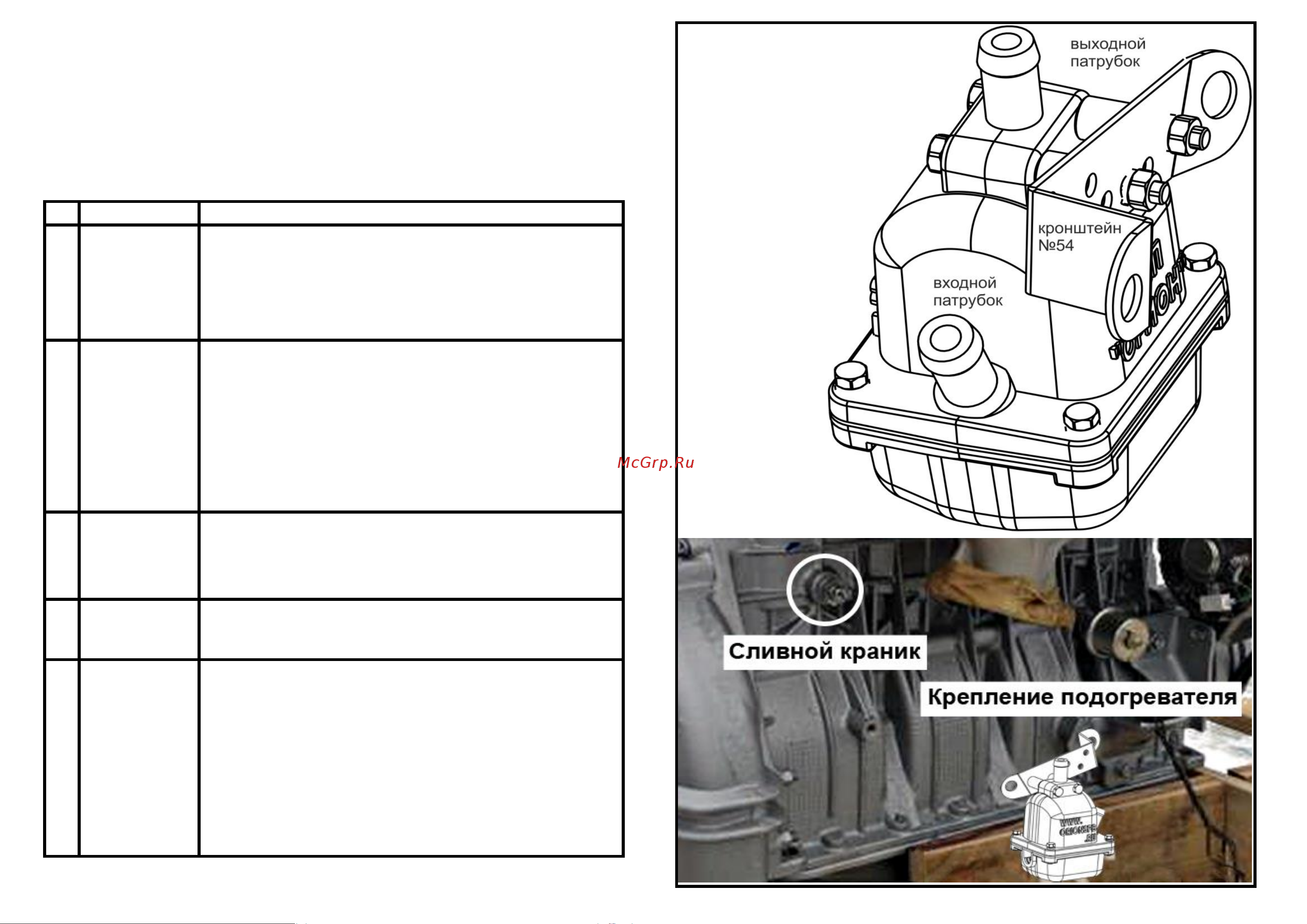

Рис. 2.1
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: сперва (выходной рукав)
Lвых = 430 мм, (входной рукав) длина Lвх = 380 мм,
лучше подрезать по месту.
Закрепите кронштейн №54 на подогревателе шпильками
через втулки №50 как на Рис. 2.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя и закрепите соединения
хомутами.
Слейте охлаждающую жидкость.
Отверните сливной краник и прочистьте отверстие.
Нанесите герметик на резьбу штуцера .
Вверните штуцер в в сливное отверстие.
С правой сторны по ходу движения отверните гайку
крепящую опору. Рис. 2.2
Закрепите кронштейн с подогревателем Рис. 2.2
На шланге, соединяющим отопитель с насосом
двигателя, выберите место, примерно над входным
патрубком подогревателя: Волга Рис 2.3, Газель Рис. 2.4
Разрежьте шланг.
Укоротите на 20 мм. отрезок шланга идущий к насосу
двигателя.
Наденьте хомуты на шланги.
Вставьте тройник со штуцером №03 в разрез, так чтобы
боковой отвод был направлен вниз к подогревателю.
Рис. 2.2
Рис. 2.2
Рис. 2.1
3
Монтаж
штуцера №05
Приложение №2
2
Подготовка
подогревателя
к монтажу
Монтаж
подогревателя
4
Рис. 2.2
Монтаж
входного
тройника №03
5
ГАЗ "Волга", "Газель" с двигателем 402
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 23
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
на автомобили
