ГАЗ-31105 Волга с двигателем DCC2.4 L DOHC Daimler Chysler
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: сперва (выходной рукав)
Lвых = 240 мм, (входной рукав) длина Lвх = 520 мм,
лучше подрезать по месту.
Рис. 6.2

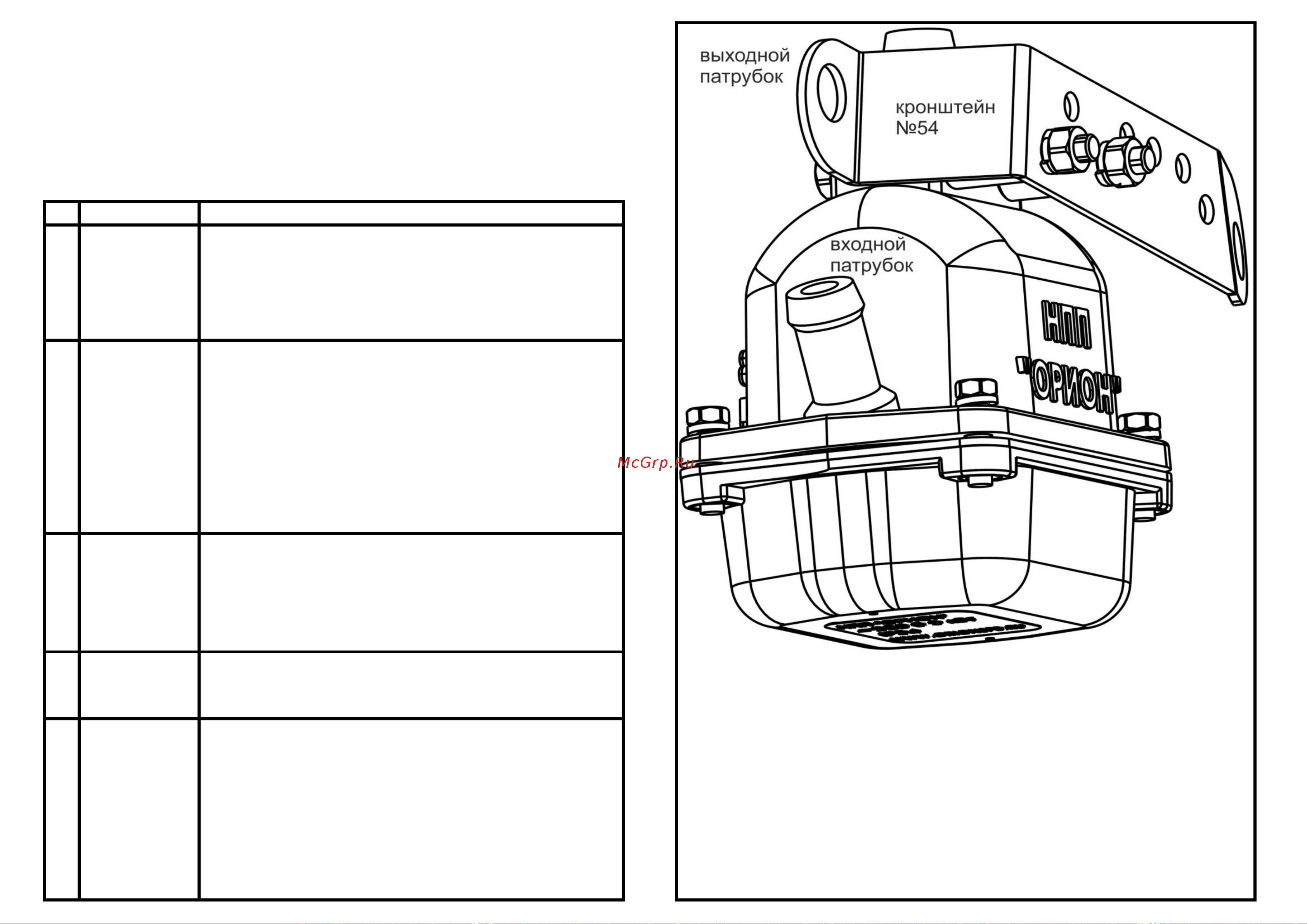

Закрепите кронштейн №54 на подогревателе шпильками
через втулки №50 как на Рис. 6.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя и закрепите соединения
хомутами.
Наденьте хомуты. Затяните все хомуты.
Снимите воздухозаборник и бачок омывателя.
Открутите пробку и слейте охлаждающую жидкость Рис.
5.2.
Прочистьте отверстие.
Нанесите герметик на резьбу штуцера №4 . Вверните
штуцер в сливное отверстие
Отверните болт усилителя Рис. 6.2.
Наденьте на болт шайбу гровера и шайбу
Закрепите болтом кронштейн с подогревателем Рис. 6.2
На шланге, соединяющем расширительный бачoк с
водяным насосом, выберите место на расстоянии 80 мм
от крестообразного разветвителя Рис. 6.3.
Разрежьте шланг.
Укоротите на 20 мм длинный шланг.
Наденьте хомуты на шланги.
Вставьте тройник со штуцером №2 в разрез, так чтобы
боковой отвод был направлен к подогревателю, в
сторону от двигателя.
Приложение №6
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 23
монтаж предпускового подогревателя охлаждающей жидкости
Подготовка к
монтажу
1
на автомобили
Рис. 6.1
2
Подготовка
подогревателя
к монтажу
Монтаж
подогревателя
4
3
Монтаж
штуцера №4
Монтаж
входного
тройника №2
5
