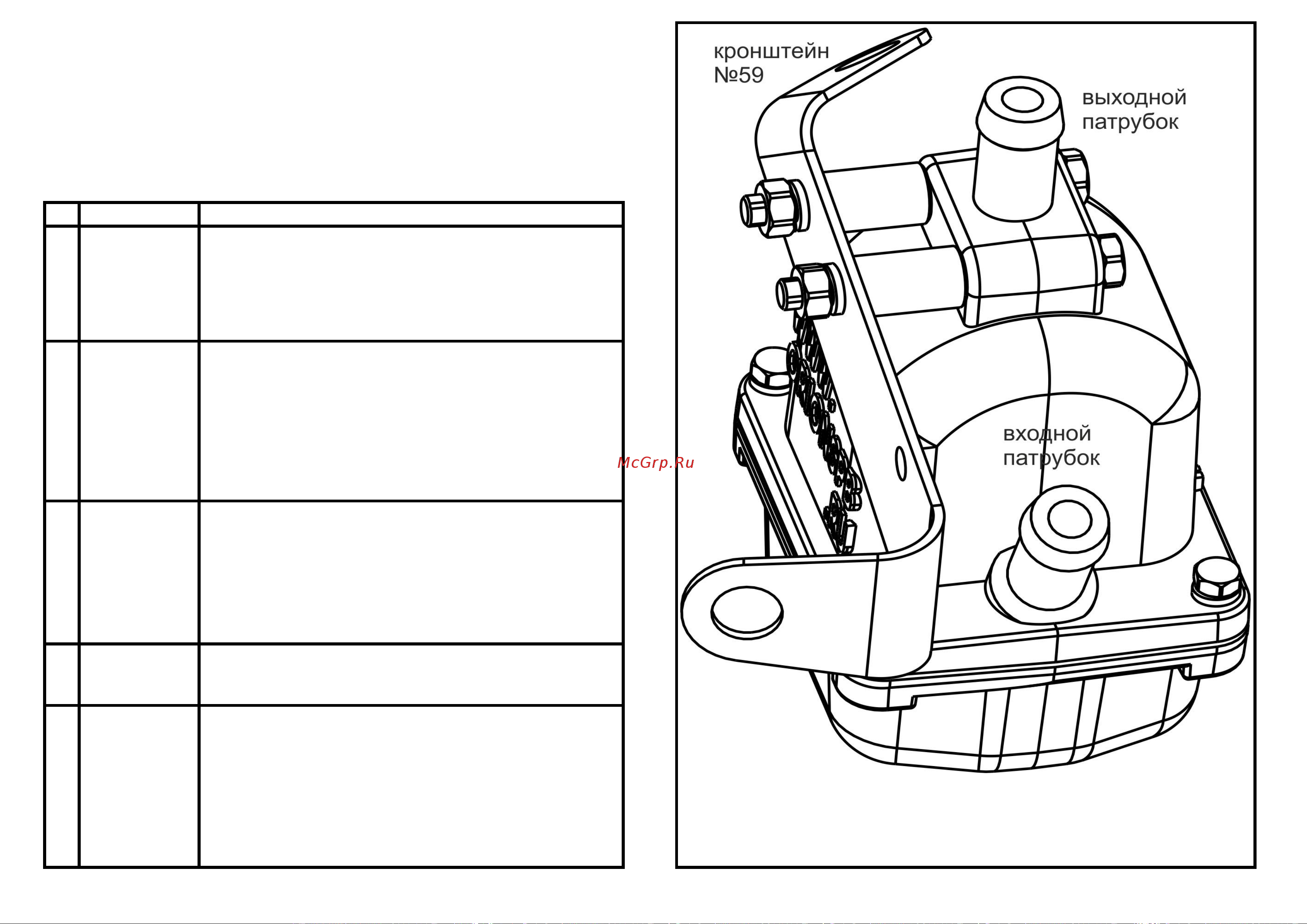

Рис. 5.1
Газель, Соболь с двигателем 405, 406 (Евро 3)
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: сперва (выходной рукав)
Lвых = 300 мм, (входной рукав) длина Lвх = 370 мм,
лучше подрезать по месту.
Рис. 5.2
Закрепите кронштейн №59 на подогревателе шпильками
через втулки №50 как на Рис. 5.1, под гайки проложите
шайбу гровера.
Наденьте рукава на соответствующие патрубки.
Наденьте хомуты. Затяните все хомуты.
С левой стороны, по ходу движения, снимите экран
коллектора.
Открутите пробку и слейте охлаждающую жидкость Рис.
5.2.
Прочистьте отверстие
Нанесите герметик на резьбу штуцера №05.
Вверните штуцер в в сливное отверстие.
Отверните верхний передний болт крепления опоры
Закрепите кронштейн с подогревателем через шайбу и
шайбу гровера из комплекта.
Выберите место, около тройника, на шланге,
соединяющим расширительный бачек с нижним шлангом
радиатора Рис. 5.2.
Разрежьте шланг.
Укоротите на 20 мм длинный отрезок.
Рис. 5.1
Наденьте хомуты на шланги.
Вставьте тройник со штуцером №02 в разрез, так чтобы
боковой отвод был направлен вниз к подогревателю.
Монтаж
штуцера №05
Монтаж
входного
тройника №02
5
Приложение №5
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 23
монтаж предпускового подогревателя охлаждающей жидкости
на автомобили
Подготовка к
монтажу
1
2
Подготовка
подогревателя
к монтажу
Монтаж
подогревателя
4
3
