Orion Вымпел-1,5 КВт №23 [7/16] Рис 3

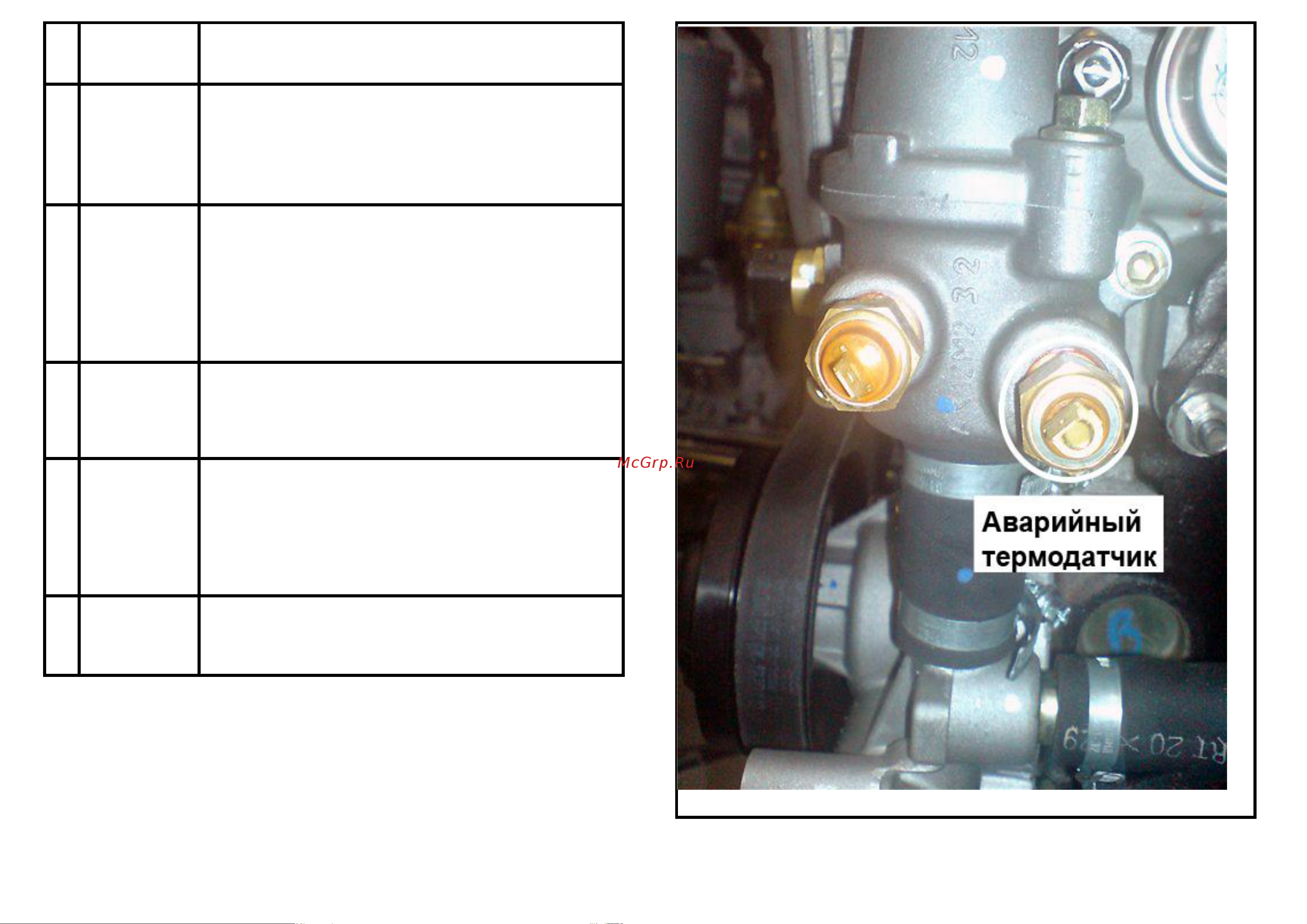

Нанесите герметик на резьбу датчика температуры и
вверните его в штатное отверстие.
Присоедините провода к термодатчикам.
Вставьте пружину в выходной рукав и протолкните к
подогревателю.
Наденьте хомут.
Свободный конец выходного рукава наденьте на штуцер
вкрученный вместо сливного краника.
Затяните все хомуты.
Залейте через входной рукав 250 мл охлаждающей
жидкости.
Проложите входной рукав так, чтобы он проходил под
шлангом, идущим ниже термостата.
Наденьте хомут.
Наденьте свободный конец входного шланга на боковой
отвод тройника №11.
Затяните все хомуты.
8
Фиксация
сетевого
провода
Проложите сетевой провод и зафиксируйте его
ремешками, чтобы защитить от механических
повреждений, а также исключить возможность контакта с
подвижными или нагревающимися частями двигателя.
Рис. 3.2
Залейте охлаждающую жидкость.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Установите элементы, снятые при установке
подогревателя.
Запустите двигатель на 3-5 минут, и после остановки
двигателя долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится
шум нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключить подогреватель.
Рис. 3.3
Проверка
работы
10
Заливка
охлаждающей
жидкости
9
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона. Это необходимо сделать
для устранения воздушных пробок в системe.
6
Монтаж
отводящего
рукава
Монтаж
подводящего
рукава
7
5
Монтаж
входного
тройника №11
