Orion Вымпел-1,5 КВт №23 [8/16] Волга с двигателем 406
![Orion Вымпел-1,5 КВт №23 [8/16] Волга с двигателем 406](/views2/1201647/page8/bg8.png)

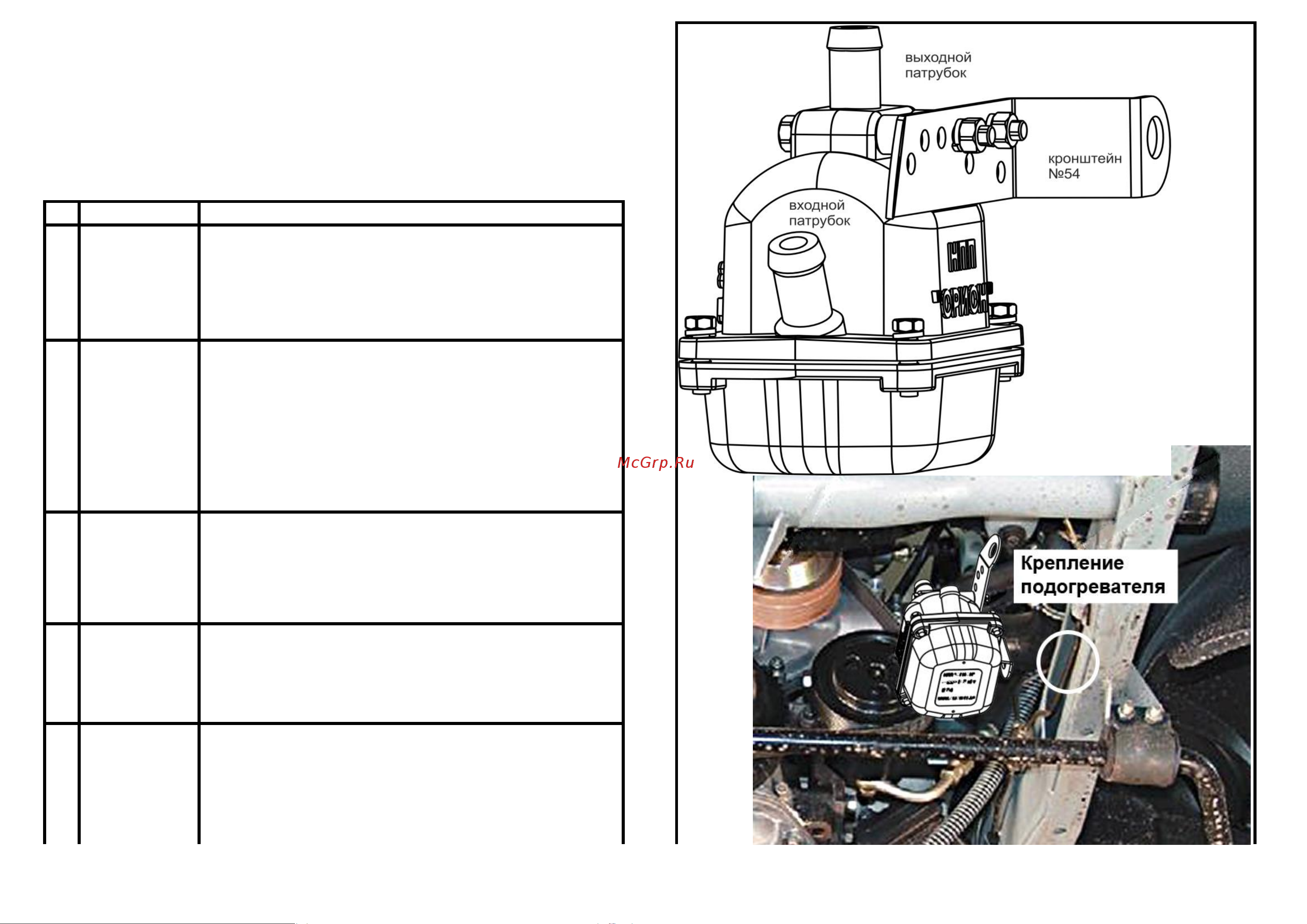

Рис. 4.1
Волга с двигателем 406
№
НАЗВАНИЕ ПОРЯДОК РАБОТЫ
Необходимый инструмент: Гаечные ключи; отвёртка (для
затяжки хомутов), нож (для резки шланга), емкость для
слива ОЖ, воронка.
Расходные материалы: герметик типа «Автосил» (для
герметизации резьбовых соединений), охлаждающая
жидкость (ОЖ) примерно 1 литр.
Нарежьте рукав резиновый: сперва (выходной рукав)
Lвых = 480 мм, (входной рукав) длина Lвх = 430 мм,
лучше подрезать по месту.
Рис. 4.2
Закрепите кронштейн №54 на подогревателе шпильками
через втулки №50 как на Рис. 4.1, под гайки проложите
шайбу гровера.
Наденьте рукава резиновые на соответствующие
патрубки подогревателя и закрепите соединения
хомутами.
Рис. 4.2
Слейте охлаждающую жидкость
Отверните сливной краник Рис. 4.3.
Прочистьте отверстие
Нанесите герметик на резьбу штуцера №05.
Вверните штуцер в в сливное отверстие
Наденьте на болт шайбу и вставьте в отверстие на раме.
Рис. 4.2
Наденьте кронштейн на болт, наденьте шайбу гровера.
Закрепите кронштейн с подогревателем с помощью гайки
Рис. 4.2.
Отсоедините провода, идущие к датчику температуры и
аварийному термодатчику Рис. 4.4
Открутите датчик температуры и аварийный
термодатчик.
Прочистьте отверстие
Нанесите герметик на резьбу тройника №11.
3
Монтаж
штуцера №05
Монтаж
входного
тройника №11
5
2
Подготовка
подогревателя
к монтажу
Монтаж
подогревателя
4
монтаж предпускового подогревателя охлаждающей жидкости
на автомобили
Приложение №4
УСТАНОВОЧНЫЙ КОМПЛЕКТ № 23
Подготовка к
монтажу
1
